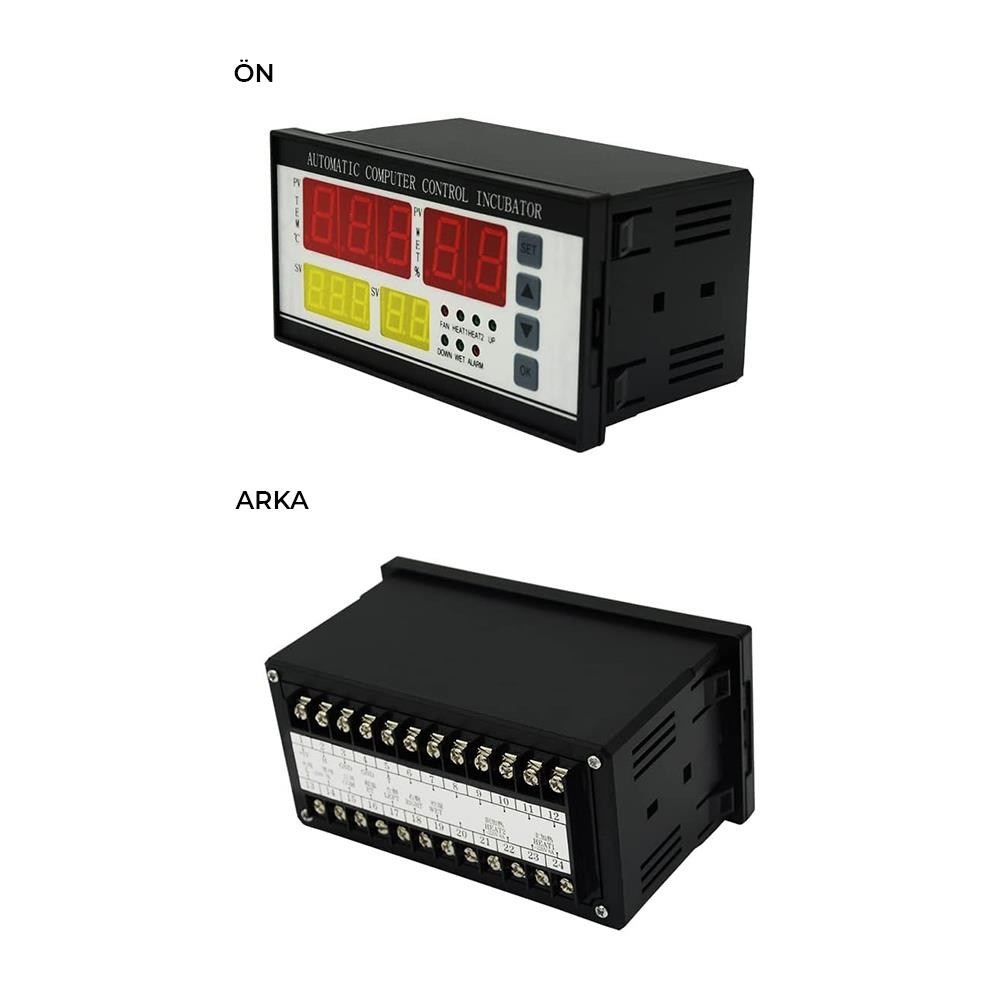

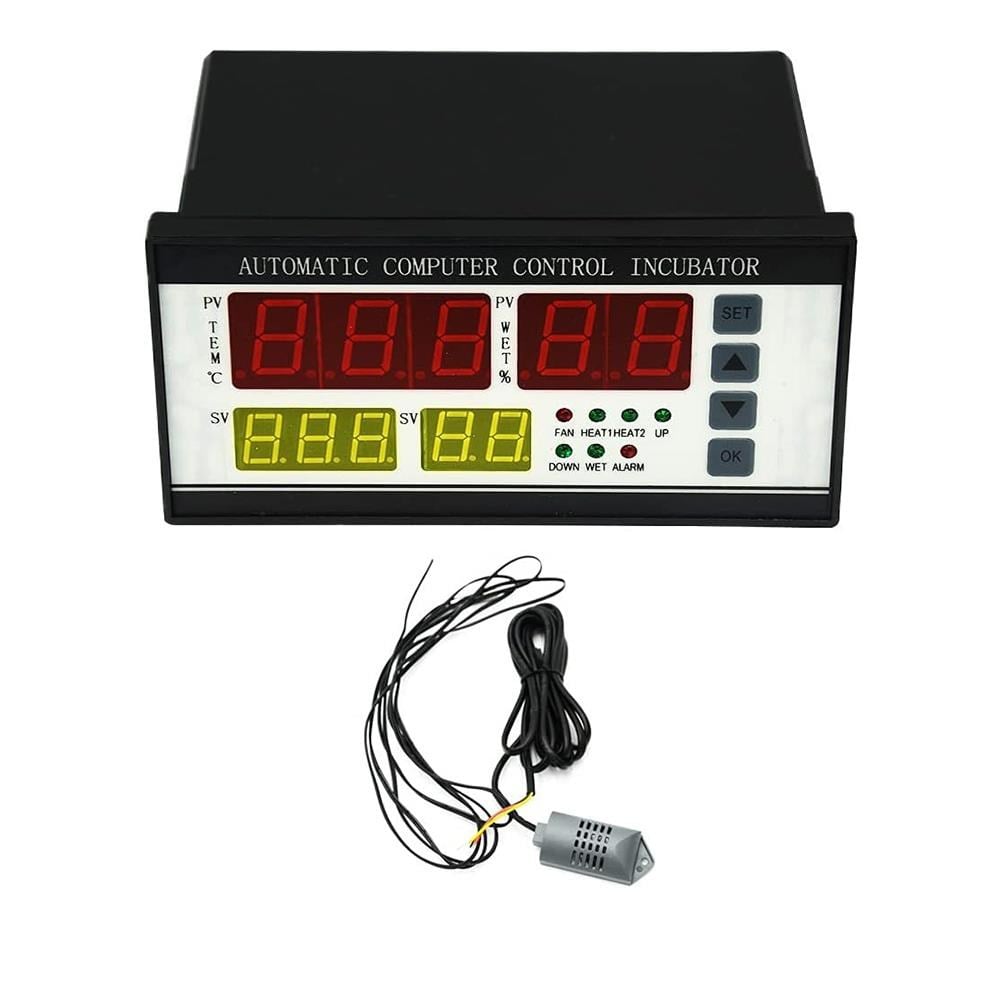

XM-18 AC 220V Dijital Nem ve Sıcaklık Kontrol Cihazı – Otomatik Kuluçka Makinesi Kontrol Termostatı

XM-18 Dijital Nem ve Sıcaklık Kontrol Cihazı, yumurta kuluçka makinelerinde sıcaklık, nem, havalandırma ve otomatik yumurta çevirme işlemlerini tek merkezden yönetmek amacıyla geliştirilmiş çok fonksiyonlu bir kontrol ünitesidir.

Mikroişlemci tabanlı yapısı sayesinde kuluçka kabini içerisindeki sıcaklık ve bağıl nem değerlerini sürekli takip eder, belirlenen alt ve üst limitlere göre ısıtıcı, nemlendirme sistemi, havalandırma fanı ve yumurta çevirme mekanizmasını otomatik olarak kontrol eder.

Tavuk, bıldırcın, ördek, kaz, hindi ve farklı kanatlı yumurtaları için hazırlanan ev tipi veya profesyonel kuluçka sistemlerinde kullanılabilir. XM-18'in en önemli avantajı, yalnızca basit bir termostat olarak değil; sıcaklık kontrolü + nem kontrolü + yardımcı ısıtıcı + havalandırma + çift yönlü yumurta çevirme + alarm fonksiyonlarını tek cihaz içerisinde bir araya getirmesidir.

XM-18 Ne İşe Yarar?

Kuluçka sürecinde yumurtaların sağlıklı gelişebilmesi için sıcaklık ve nemin belirli aralıklarda tutulması gerekir. Aynı zamanda yumurtaların belirli zaman aralıklarında çevrilmesi ve kabin içerisindeki havanın düzenli olarak yenilenmesi önemlidir.

XM-18 bu işlemleri otomatik hale getirir.

Cihaz üzerinden;

• Kuluçka sıcaklığı ayarlanabilir.
• Kuluçka nem seviyesi ayarlanabilir.
• Ana ısıtıcı otomatik olarak açılıp kapatılabilir.
• İkinci / yardımcı ısıtıcı kontrol edilebilir.
• Aşırı sıcaklık durumunda havalandırma çıkışı devreye alınabilir.
• Nemlendirici otomatik olarak kontrol edilebilir.
• Yumurtalar sağ ve sol yönde otomatik çevrilebilir.
• Çevirme aralığı ve motorun çalışma süresi ayarlanabilir.
• Periyodik havalandırma yapılabilir.
• Yüksek/düşük sıcaklık ve nem değerleri için alarm oluşturulabilir.
• Sıcaklık ve nem sensörleri kalibre edilebilir.

Bu özellikleri sayesinde ayrı ayrı termostat, higrostat, zaman rölesi ve yumurta çevirme zamanlayıcısı kullanılması gereken birçok uygulama tek kontrol ünitesi altında toplanabilir.

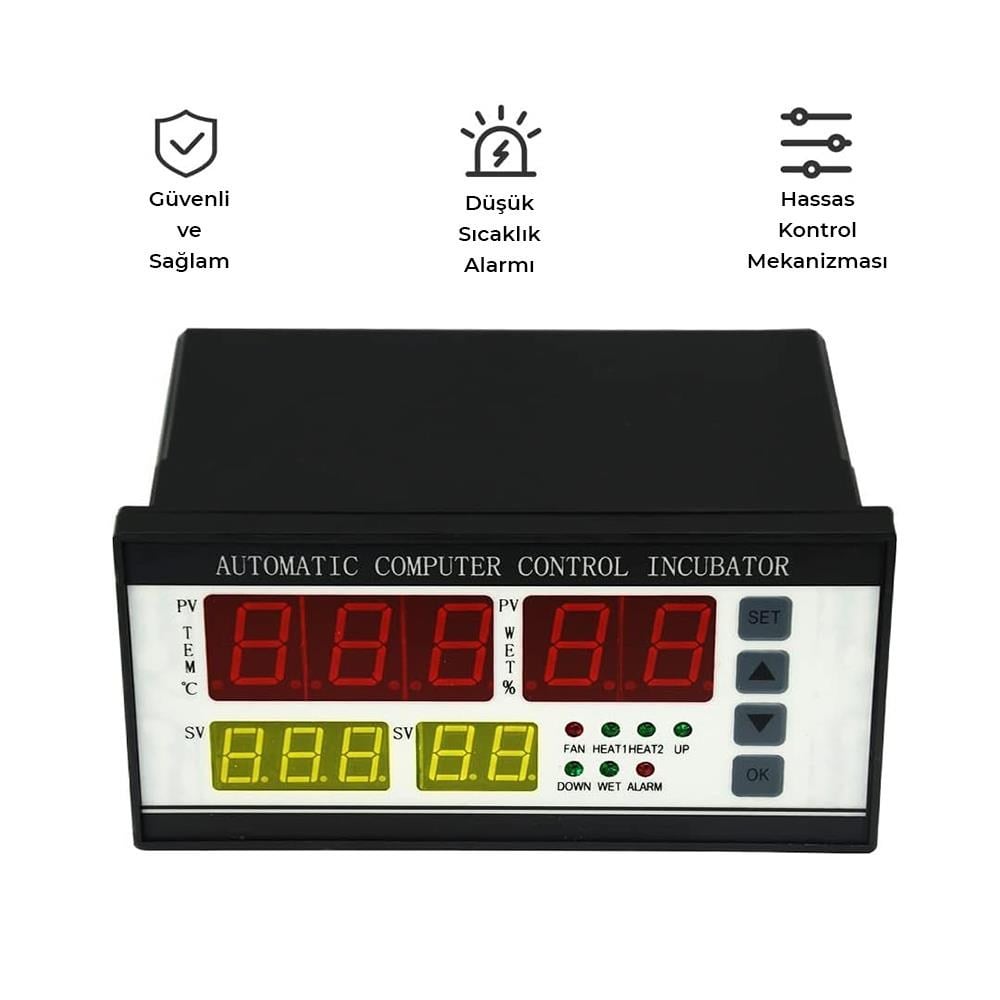

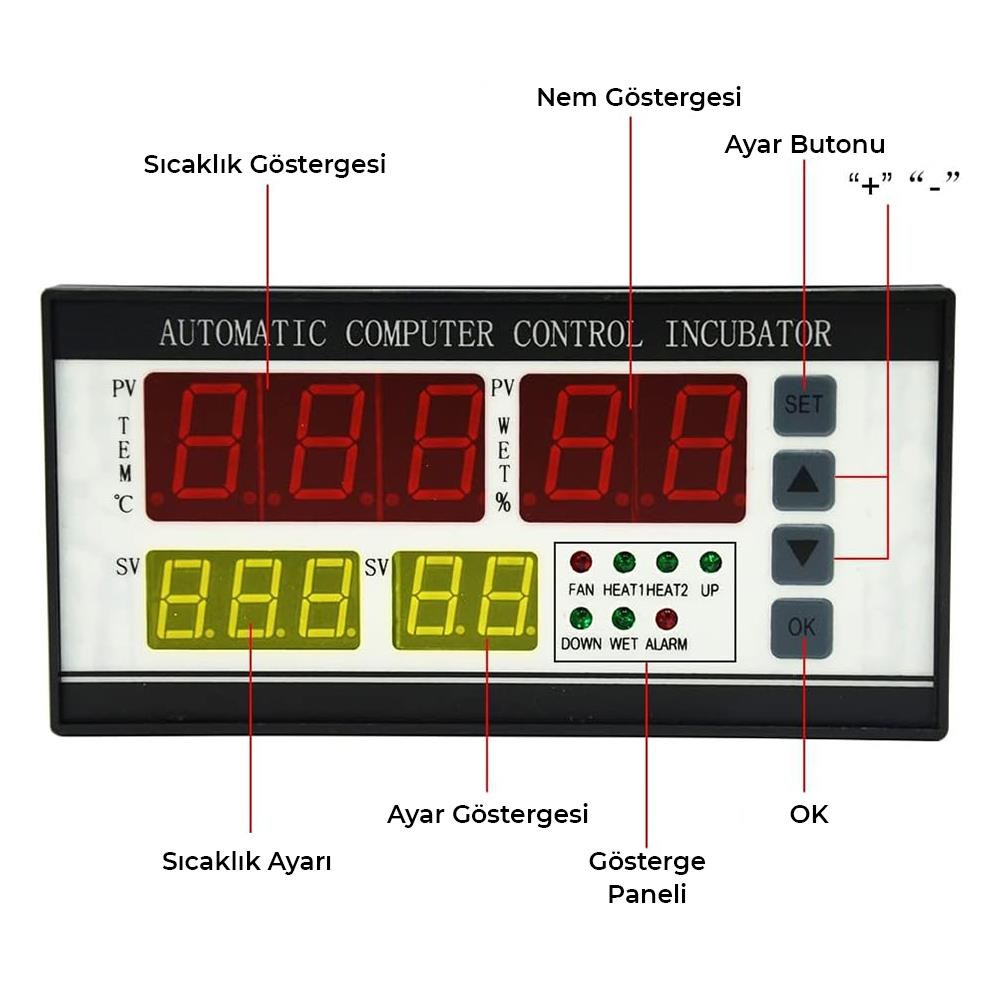

4 Ayrı Dijital Gösterge

XM-18'in ön panelinde sıcaklık ve nem bilgilerini kolayca takip edebilmek için ayrı dijital ekran bölümleri bulunur.

PV TEMP: Ölçülen anlık sıcaklığı gösterir.

SV TEMP: Ayarlanan hedef sıcaklık değerini gösterir.

PV WET: Ölçülen mevcut bağıl nem değerini gösterir.

SV WET: Ayarlanan hedef bağıl nem değerini gösterir.

Böylece kullanıcı mevcut kabin şartlarıyla ayarlanan değerleri aynı anda görebilir.

7 Fonksiyonlu Çıkış Sistemi

XM-18 toplam 7 farklı kontrol çıkışına sahiptir.

1. Ana Sıcaklık Kontrolü – HEAT

Kabin sıcaklığı ayarlanan alt limite düştüğünde ana ısıtıcı çıkışı aktif hale gelir. Sıcaklık belirlenen üst sınıra ulaştığında çıkış kapatılır.

Bu çıkış rezistans, ampul veya uygun güçte başka bir ısıtıcı sisteminin kontrolünde kullanılabilir.

2. Yardımcı Isıtıcı / Düşük Sıcaklık Çıkışı

Sıcaklığın normal çalışma seviyesinin daha fazla altına düşmesi durumunda ikinci bir ısıtıcı devreye alınabilir.

Bu özellik özellikle büyük hacimli kuluçka kabinlerinde veya ortam sıcaklığının düşük olduğu uygulamalarda ek güvenlik sağlayabilir.

3. Aşırı Sıcaklık / Havalandırma Çıkışı – FAN

Kabin sıcaklığı belirlenen aşırı sıcaklık seviyesine ulaştığında havalandırma fanı çıkışı aktif hale getirilebilir.

Böylece kabin içerisindeki sıcak havanın tahliye edilmesine yardımcı olunur.

4. Nem Kontrol Çıkışı – WET

Nem seviyesi belirlenen alt limite düştüğünde nemlendirme çıkışı aktif hale gelir.

Nem değeri ayarlanan üst sınıra ulaştığında çıkış otomatik olarak kapanır.

Ultrasonik nemlendirici, uygun su buharlaştırma sistemi veya farklı nemlendirme uygulamalarının kontrolünde kullanılabilir.

5. Sol Yumurta Çevirme Çıkışı

Ayarlanan zaman programına göre yumurta çevirme motorunu bir yönde çalıştırır.

6. Sağ Yumurta Çevirme Çıkışı

Bir sonraki çevrimde motorun diğer yönde çalışmasını sağlar.

XM-18 otomatik modda çevirme işlemini:

Sol yön → bekleme → sağ yön → bekleme → sol yön

şeklinde dönüşümlü olarak gerçekleştirir.

7. Alarm Çıkışı

Sıcaklık veya nem kullanıcı tarafından belirlenen güvenli çalışma sınırlarının dışına çıktığında alarm fonksiyonu devreye girer.

Bu sayede yüksek sıcaklık, düşük sıcaklık, yüksek nem veya düşük nem gibi durumlar kullanıcıya bildirilebilir.

---

Teknik Özellikler





Özellik	Değer
Model	XM-18
Ürün Tipi	Dijital sıcaklık, nem ve kuluçka kontrol cihazı
Besleme Gerilimi	AC 160–240V
Nominal Kullanım	AC 220V
Frekans	50Hz
Sıcaklık Gösterim / Ölçüm Aralığı	0 – 99,9°C
Sıcaklık Ölçüm Hassasiyeti	±0,1°C
Nem Ölçüm Aralığı	0 – 99% RH
Nem Kontrol / Ölçüm Hassasiyeti	±3% RH
Kontrol Çıkışı Sayısı	7
Ana Isıtıcı Çıkışı Maksimum Yük	8A / AC 220V
Yardımcı Isıtıcı Çıkışı Maksimum Yük	8A / AC 220V
Diğer Fonksiyon Çıkışları	Maks. 1A / AC 220V
Yumurta Çevirme Periyodu	0 – 999 dakika
Fabrika Çevirme Periyodu	90 dakika
Yumurta Çevirme Çalışma Süresi	0 – 999 saniye
Fabrika Çevirme Süresi	180 saniye
Havalandırma Periyodu	0 – 999 dakika
Fabrika Havalandırma Periyodu	120 dakika
Havalandırma Süresi	0 – 999 saniye
Fabrika Havalandırma Süresi	30 saniye
Maksimum Çevirme Sayacı	999

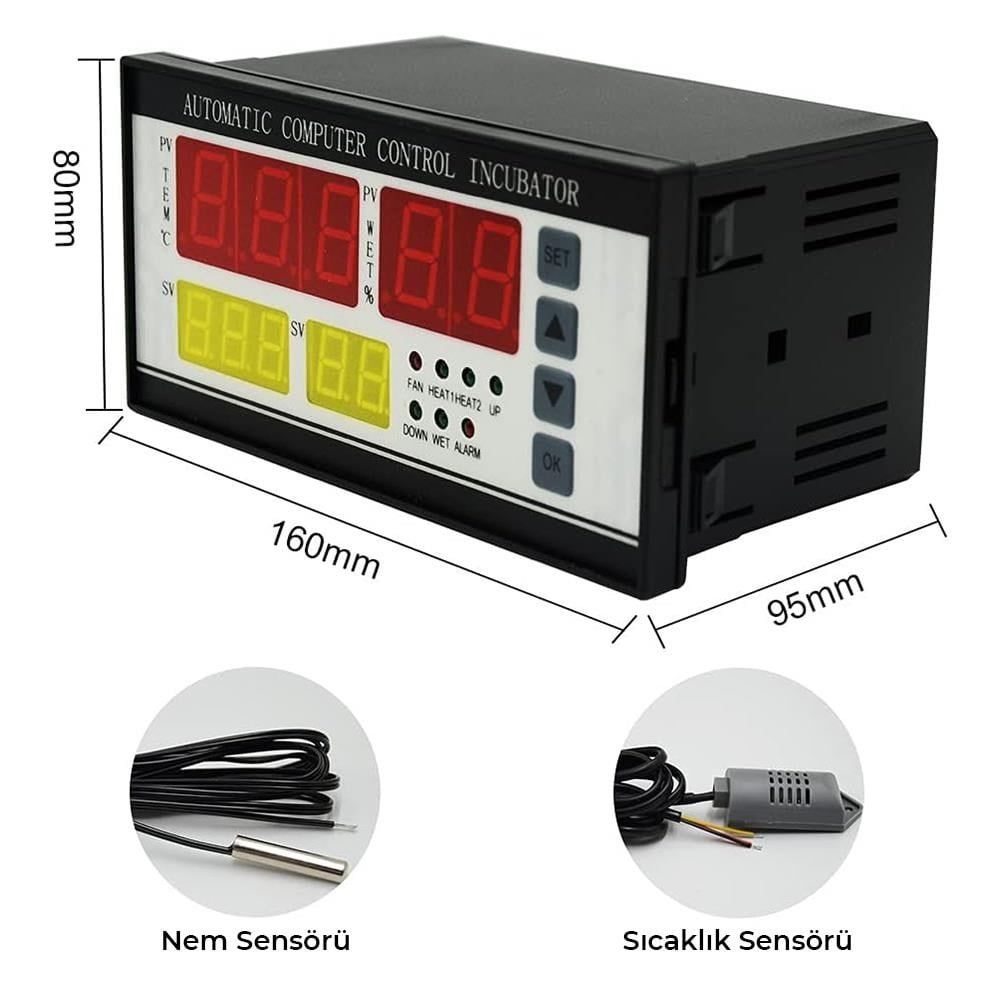

Sıcaklık Sensörü Kablo Uzunluğu	Yaklaşık 2 metre
Çalışma Ortam Sıcaklığı	-10°C – +60°C
Önerilen Çalışma Ortam Nemi	<%85 RH
Kontrol Sistemi	Mikroişlemci tabanlı
Gösterge	Dijital LED ekran
Yumurta Çevirme	Otomatik ve manuel
Sıcaklık Kalibrasyonu	Var
Nem Kalibrasyonu	Var
Yüksek / Düşük Sıcaklık Alarmı	Var
Yüksek / Düşük Nem Alarmı	Var





Önemli: 8A değeri bütün çıkışlar için geçerli değildir. XM-18 kılavuzunda sıcaklık kontrolü ve yardımcı/düşük sıcaklık ısıtıcı çıkışları için maksimum 8A / AC220V, diğer kontrol çıkışları için ise maksimum 1A / AC220V belirtilmektedir.

---

Gelişmiş Sıcaklık ve Nem Ayarları

XM-18 yalnızca tek bir sıcaklık ve nem değeri belirlemekle sınırlı değildir. Gelişmiş menü üzerinden farklı güvenlik ve kontrol eşikleri ayrı ayrı düzenlenebilir.

P1 – Yüksek Sıcaklık Alarmı

Kabin sıcaklığı bu değere ulaştığında yüksek sıcaklık alarmı devreye girer.

P2 – Aşırı Sıcaklık / Fan Devreye Girme Değeri

Sıcaklık P2 seviyesine ulaştığında aşırı sıcaklık veya havalandırma çıkışı aktif olur.

Bu fonksiyon kabin içerisindeki fazla sıcak havanın fan yardımıyla uzaklaştırılmasında kullanılabilir.

P3 – Sıcaklık Kontrol Üst Limiti

Ana ısıtıcı bu sıcaklığa ulaşıldığında kapatılır.

P4 – Sıcaklık Kontrol Alt Limiti

Kabin sıcaklığı bu değere düştüğünde ana ısıtıcı yeniden çalıştırılır.

P5 – Yardımcı Isıtıcı Devreye Girme Seviyesi

Sıcaklık bu seviyeye kadar düştüğünde ikinci / yardımcı ısıtıcı çıkışı devreye girer.

P6 – Düşük Sıcaklık Alarmı

Sıcaklık belirtilen değerin altına düştüğünde alarm aktif hale gelir.

P7 – Yüksek Nem Alarmı

Bağıl nem belirtilen seviyeye ulaştığında yüksek nem alarmı oluşturulur.

P8 – Nem Kontrol Üst Limiti

Nem bu değere ulaştığında nemlendirme çıkışı kapatılır.

P9 – Nem Kontrol Alt Limiti

Nem belirtilen değerin altına düştüğünde nemlendirme sistemi çalıştırılır.

PP – Düşük Nem Alarmı

Nem PP değerinin altına indiğinde düşük nem alarmı devreye girer.

Bu parametreler sayesinde sıcaklık ve nem için yalnızca bir hedef değer değil, tam bir çalışma ve güvenlik aralığı oluşturulabilir.

---

Yumurta Çevirme, Havalandırma ve Kalibrasyon Ayarları

XM-18 üzerinde F1–F7 parametreleriyle otomatik çevirme ve havalandırma sistemi ayrıntılı şekilde ayarlanabilir.

F1 – Yumurta Çevirme Periyodu

İki yumurta çevirme işlemi arasındaki bekleme süresidir.

Ayarlanabilir aralık: 0–999 dakika

Fabrika ayarı yaklaşık 90 dakikadır.

F2 – Yumurta Çevirme Süresi

Yumurta çevirme motorunun bir çevrim sırasında ne kadar süre çalışacağını belirler.

Ayarlanabilir aralık: 0–999 saniye

Fabrika ayarı yaklaşık 180 saniyedir.

F3 – Havalandırma Periyodu

İki havalandırma işlemi arasındaki zamanı belirler.

Ayarlanabilir aralık: 0–999 dakika

Fabrika ayarı yaklaşık 120 dakikadır.

F4 – Havalandırma Süresi

Havalandırma çıkışının her çevrimde ne kadar süre çalışacağını belirler.

Ayarlanabilir aralık: 0–999 saniye

Fabrika ayarı yaklaşık 30 saniyedir.

F5 – Sıcaklık Kalibrasyonu

Cihazın gösterdiği sıcaklık ile güvenilir bir referans termometreden ölçülen sıcaklık arasında fark bulunması durumunda sensör değerinin düzeltilmesini sağlar.

F6 – Nem Kalibrasyonu

Cihazın gösterdiği bağıl nem değeri ile güvenilir bir referans higrometre arasında fark bulunması durumunda nem okumasının düzeltilmesini sağlar.

F7 – Yumurta Çevirme Sayacı

Gerçekleştirilen otomatik yumurta çevirme işlemlerinin sayısını görüntülemek için kullanılır.

Sayaç maksimum 999 değere kadar görüntüleme yapabilir.

Elektrik kesilmesi veya cihazın enerjisinin tamamen kapatılması durumunda sayaç sıfırlanabilir.

---

Otomatik Yumurta Çevirme Özelliği

XM-18'in önemli avantajlarından biri çift yönlü otomatik yumurta çevirme kontrolüdür.

Cihaz ayarlanan süreye göre yumurta çevirme motorunu dönüşümlü olarak çalıştırır:

Sol yön → bekleme → sağ yön → bekleme → sol yön

Bu sayede uygun mekanik yumurta çevirme sistemiyle birlikte yumurtaların düzenli şekilde çevrilmesi otomatik hale getirilebilir.

Çevirme aralığı ve motor çalışma süresi kullanıcı tarafından değiştirilebilir.

Manuel Yumurta Çevirme

Gerektiğinde otomatik programı beklemeden manuel çevirme işlemi de gerçekleştirilebilir.

Bu özellik kurulum, test ve yumurta tablasının konumlandırılması sırasında oldukça kullanışlıdır.

---

Sıcaklık ve Nem Kalibrasyonu

Kuluçka uygulamalarında sensörün kabin içerisindeki konumu ölçüm sonuçlarını etkileyebilir.

Örneğin sensörün;

• Isıtıcıya çok yakın olması,
• Hava akımının doğrudan önünde bulunması,
• Nemlendirici buharına doğrudan maruz kalması,
• Kabin köşesinde veya ölü hava bölgesinde bulunması

ölçümlerde farklılıklara neden olabilir.

XM-18 üzerinde bulunan F5 sıcaklık kalibrasyonu ve F6 nem kalibrasyonu fonksiyonları sayesinde güvenilir bir referans ölçüm cihazıyla karşılaştırma yapılarak ölçüm sapmaları düzeltilebilir.

---

Fabrika Ayarları

XM-18'in standart fabrika değerleri genel olarak aşağıdaki şekildedir:





Ayar	Fabrika Değeri
Hedef Sıcaklık	38,0°C
Hedef Nem	%60 RH
Yumurta Çevirme Periyodu	90 dakika
Yumurta Çevirme Süresi	180 saniye
Havalandırma Periyodu	120 dakika
Havalandırma Süresi	30 saniye
Çevirme Modu	Otomatik





Bu değerler yalnızca fabrika başlangıç değerleridir. Kuluçkaya yatırılan hayvan türüne ve kuluçkanın dönemine göre sıcaklık, nem ve çevirme ayarlarının uygun şekilde değiştirilmesi gerekir.

---

Fabrika Ayarlarına Sıfırlama

Parametrelerin yanlış ayarlanması durumunda XM-18 fabrika ayarlarına geri döndürülebilir.

Cihaz üzerindeki yön tuşlarına birlikte birkaç saniye basılı tutulduğunda cihaz sesli uyarı vererek fabrika parametrelerini yeniden yükleyebilir.

Bu işlem daha önce yapılmış özel sıcaklık, nem, alarm, havalandırma ve çevirme ayarlarını silebileceğinden yalnızca gerektiğinde kullanılmalıdır.

---

Alarm Sistemi

XM-18 kuluçka sürecinde kritik değerlerin fark edilmesini kolaylaştırmak amacıyla alarm fonksiyonuna sahiptir.

Alarm oluşturulabilecek durumlar arasında:

• Aşırı yüksek sıcaklık,
• Düşük sıcaklık,
• Aşırı yüksek nem,
• Düşük nem

bulunur.

Alarm oluştuğunda sesli uyarı susturulabilir. Alarm susturulsa dahi ilgili gösterge, sorun devam ettiği sürece aktif kalabilir.

---

Kullanım Alanları

XM-18 yalnızca hazır kuluçka makinelerinde değil, kullanıcı tarafından üretilen özel inkübatör ve kuluçka sistemlerinde de kullanılabilir.

Başlıca kullanım alanları:

• Tavuk yumurtası kuluçka makineleri
• Bıldırcın kuluçka makineleri
• Ördek yumurtası kuluçka sistemleri
• Kaz yumurtası kuluçka makineleri
• Hindi yumurtası kuluçka sistemleri
• Kanatlı üretim çiftlikleri
• Hobi tipi kuluçka makineleri
• Profesyonel inkübatör sistemleri
• DIY / kendin yap kuluçka projeleri
• Sıcaklık ve nem kontrollü özel kabinler

---

XM-18'in Öne Çıkan Özellikleri

• Sıcaklık ve nem kontrolünü tek cihazda birleştirir.
• 220V AC sistemlerde doğrudan kullanılabilir.
• 0–99,9°C sıcaklık ölçüm aralığı sunar.
• ±0,1°C sıcaklık ölçüm hassasiyetine sahiptir.
• %0–99 RH nem ölçümü yapabilir.
• ±%3 RH nem hassasiyetine sahiptir.
• Ana ve yardımcı olmak üzere iki ayrı ısıtma kontrolü sağlar.
• Otomatik nemlendirme kontrolü sunar.
• Çift yönlü otomatik yumurta çevirme özelliğine sahiptir.
• Çevirme aralığı ve süresi bağımsız olarak ayarlanabilir.
• Otomatik havalandırma zamanlayıcısı bulunur.
• Yüksek/düşük sıcaklık alarmı bulunur.
• Yüksek/düşük nem alarmı bulunur.
• Sıcaklık sensörü kalibre edilebilir.
• Nem sensörü kalibre edilebilir.
• Manuel yumurta çevirme desteği vardır.
• 999'a kadar çevirme işlemi görüntülenebilir.
• Anlık ve ayarlanan sıcaklık/nem değerleri ayrı ekranlarda takip edilebilir.

---

Bağlantı ve Kurulum Hakkında Önemli Bilgi

XM-18 AC şebeke gerilimiyle çalışan bir kontrol cihazıdır. Bağlantı sırasında 220V AC gerilim bulunduğundan elektrik bağlantılarının ürün üzerindeki bağlantı şemasına uygun yapılması gerekir.

Isıtıcı, fan, nemlendirici ve yumurta çevirme motoru gibi yüklerin akım değerleri cihazın ilgili çıkışının maksimum kapasitesini aşmamalıdır.

Yüksek güçlü ısıtıcı, fan veya motorların kullanılacağı uygulamalarda cihaz çıkışından doğrudan yük sürmek yerine uygun değerde kontaktör, röle veya SSR kullanılması tavsiye edilir.

Sensörler doğrudan su içerisine sokulmamalı ve nem sensörü yoğun su buharına veya yoğuşmaya sürekli maruz bırakılmamalıdır.

Elektrik bağlantıları konusunda yeterli teknik bilgi bulunmuyorsa kurulumun konusunda yetkin bir kişi tarafından yapılması önerilir.
