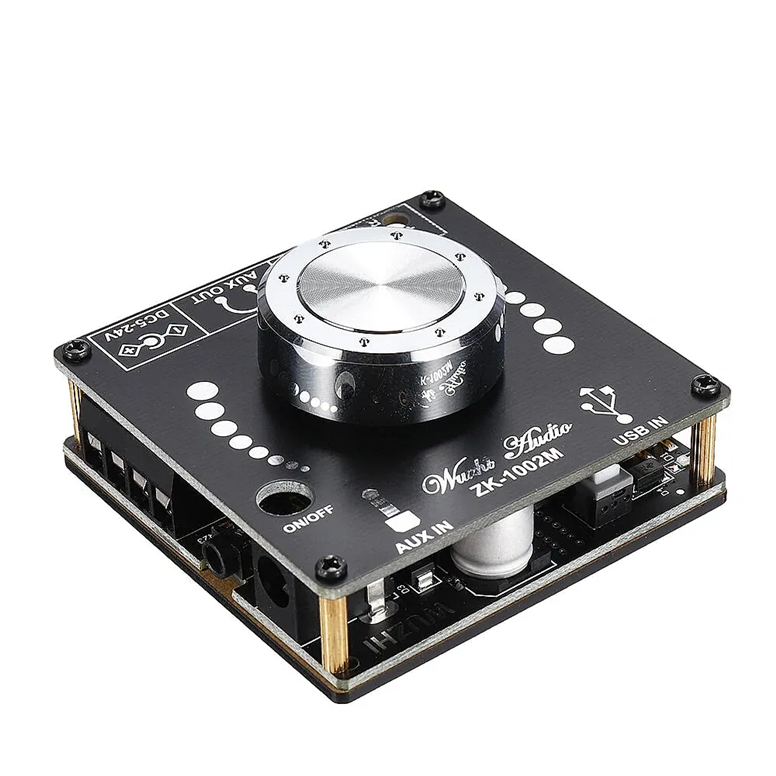

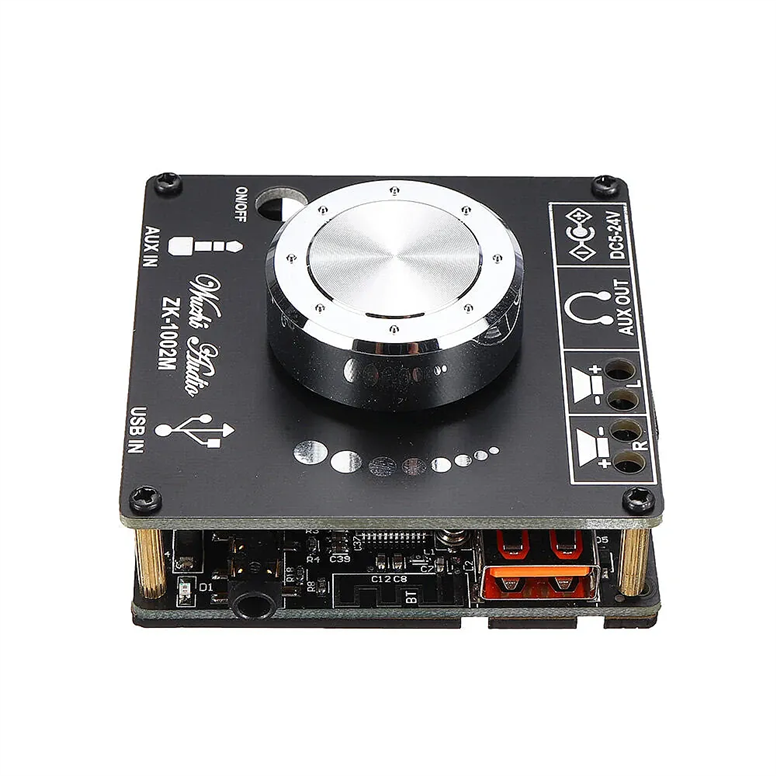

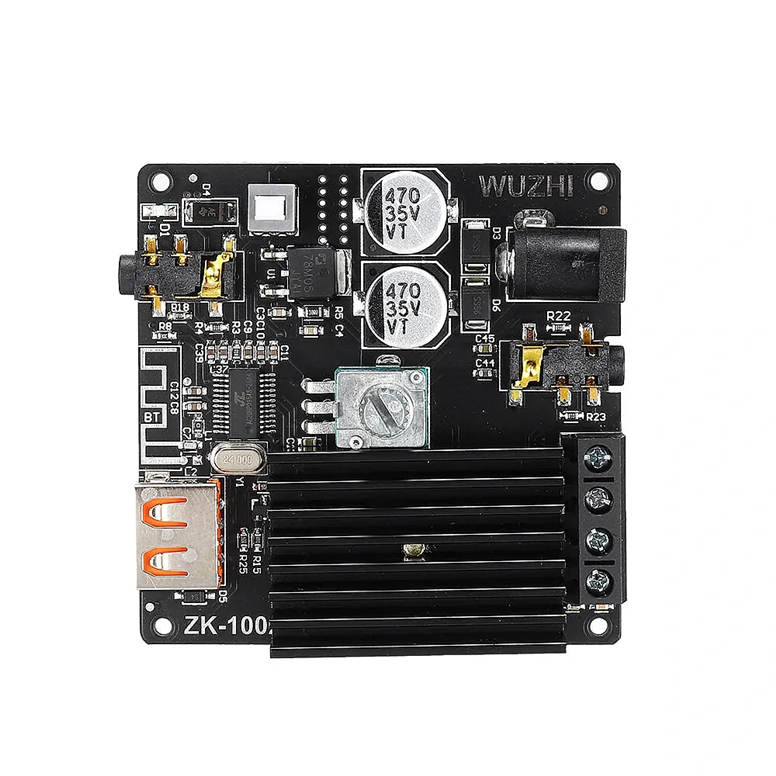

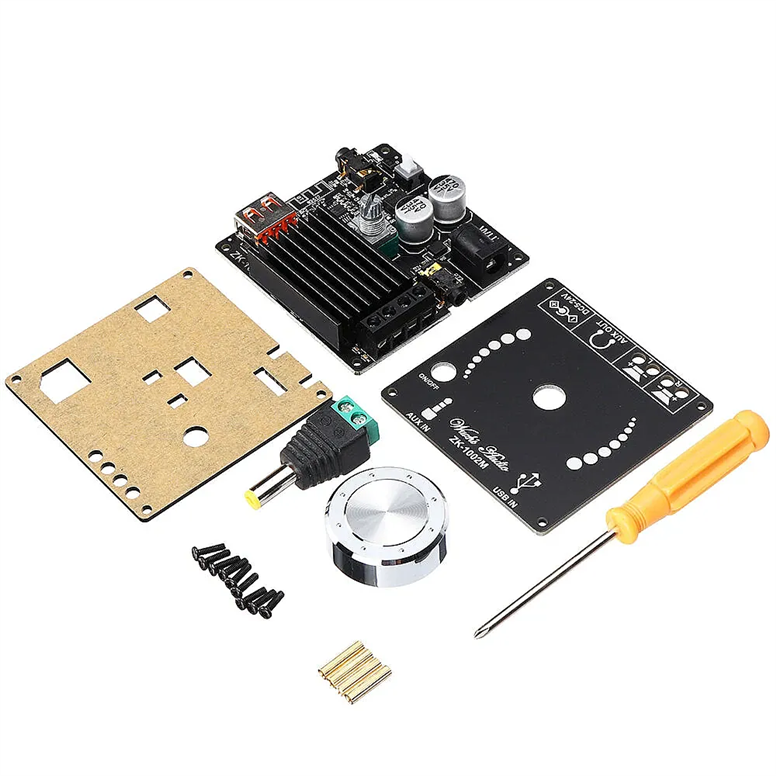

ZK-1002M 2x100W Bluetooth 5.0 USB AUX TPA3116D2 Stereo Amfi Modülü – Ses Kontrollü
ZK-1002M, pasif hoparlörlerle stereo ses sistemi oluşturmak için kullanılan Bluetooth bağlantılı amplifikatör kartıdır. TPA3116D2 tabanlı güç katı ve 12–24 V DC besleme aralığı, uygun güç kaynağı ve hoparlörlerle masaüstü ses sistemi veya özel kabin projesi hazırlamaya imkân verir. Kartın gerçek çıkış gücü besleme gerilimi, hoparlör empedansı, soğutma ve kabul edilen bozulma oranına bağlıdır.
Teknik özellikler
- Model: ZK-1002M
- Amplifikatör entegresi: TPA3116D2
- Kanal yapısı: Stereo, iki kanal
- Kart beslemesi: 12–24 V DC
- Hoparlör empedansı: 4–8 Ω
- Kablosuz ses: Bluetooth 5.0
- Kontroller: Ses seviyesi ayarı; ayrı bas ve tiz ayarı bulunmaz
- Güç değerlendirmesi: Ürün adındaki 2 × 100 W ifadesi sürekli RMS güç garantisi değildir
Güç değerini doğru değerlendirme
TPA3116D2 üretici verisinde 21 V besleme ve 4 Ω yük için 2 × 50 W çalışma noktası yer alır. Kart üzerindeki tüm çalışma koşulları ayrıca doğrulanmadan 2 × 100 W sürekli çıkış kabul edilmemelidir. Düşük besleme gerilimi ve yüksek hoparlör empedansı ulaşılabilen gücü değiştirir.
Güç kaynağı seçimi
Güç kaynağının akım kapasitesi, hedeflenen ses gücüne ve devre kayıplarına göre seçilmelidir. Sadece gerilimi uygun bir adaptör, yüksek ses seviyesinde yeterli akımı veremeyebilir. Ses açıldığında kesilme veya bozulma görülmesi, beslemenin yük altında ölçülmesini gerektirir.
Hoparlör bağlantısı
Sol ve sağ kanal uçları kart üzerindeki işaretlere göre bağlanmalıdır. Köprü çıkışlı amplifikatörlerde hoparlörün eksi ucu ortak toprak olarak varsayılmaz; kanal uçları birbirine veya besleme eksi hattına rastgele bağlanmamalıdır. Hoparlör kablolarında kısa devre kalmadığı kontrol edilmelidir.
Ses ayarı ve kullanım
İlk çalıştırma düşük ses seviyesinde yapılmalıdır. Kaynak cihazın ses seviyesi ile kart üzerindeki seviye birlikte dengelenir. Bu modelde ayrı bas ve tiz düğmeleri bulunmadığından ton ayarı gerekiyorsa ses kaynağının ekolayzırı veya harici bir ön kat kullanılabilir. USB ve AUX bağlantıları, kaynağın uyumlu işlevine göre değerlendirilmelidir.
Ses kaynağı ve seviye dengesi
Ses kaynağının çıkış seviyesi ile amplifikatörün ses ayarı birlikte çalışır. Kaynakta aşırı yükseltilmiş veya bozulmuş sinyal, amplifikatörde yeniden temiz bir sinyale dönüşmez. İlk deneme düşük sesle yapılır ve seviye kademeli artırılır. Bluetooth bağlantısında kaynak cihazın ses ayarı da kontrol edilir. Parazit veya uğultu duyulursa ses kablosu, besleme ve montaj düzeni ayrı ayrı incelenir. Güç kablolarının hassas ses girişlerine yakın geçirilmesi bazı düzeneklerde istenmeyen gürültü oluşturabilir. Sorunun ses kaynağından mı yoksa güç katından mı geldiği basit bir karşılaştırmayla araştırılabilir.
Hoparlör ve kabin eşleşmesi
Hoparlörün empedansı bu kartın belirtilen aralığıyla uyumlu olmalıdır. Birden fazla hoparlörü paralel bağlamak toplam empedansı düşürür ve amplifikatörün yükünü artırır. Hoparlör üzerinde yazan güç ile amplifikatörün tanıtım gücü tek başına ses kalitesini belirlemez. Kabin hacmi, hoparlör verimi ve yerleşim de sonucu etkiler. Sol ve sağ kanal bağlantıları işaretlenerek yapılır. Çıkış uçlarının ortak toprak olduğu varsayılmamalıdır. Kablo uçlarının birbirine temas etmediği kontrol edildikten sonra düşük seviyeli sesle her kanal ayrı dinlenebilir.
Isınma ve güç gereksinimi
Ses sinyalinin tepe değerleri ile ortalama güç tüketimi farklıdır. Yüksek sesle sürekli kullanım, kısa süreli bir denemeden daha fazla ısı oluşturabilir. Kartın çevresinde hava akışı bırakılmalı ve mevcut soğutucunun üzeri kapatılmamalıdır. Güç kaynağı yüksek ses anlarında gerilimini koruyamıyorsa ses kesilmesi veya bozulma görülebilir. Kaynak seçimi yapılırken gerilim, akım ve bağlantı kalitesi birlikte ele alınır. Daha yüksek gerilim kullanmak yalnızca kartın izin verdiği aralık içinde değerlendirilebilir; belirtilen sınırı aşmak bir güç artırma yöntemi değildir.
