XY-LPWM PWM Kare Dalga Üretici (RD100609)

XY-LPWM PWM Kare Dalga Üretici

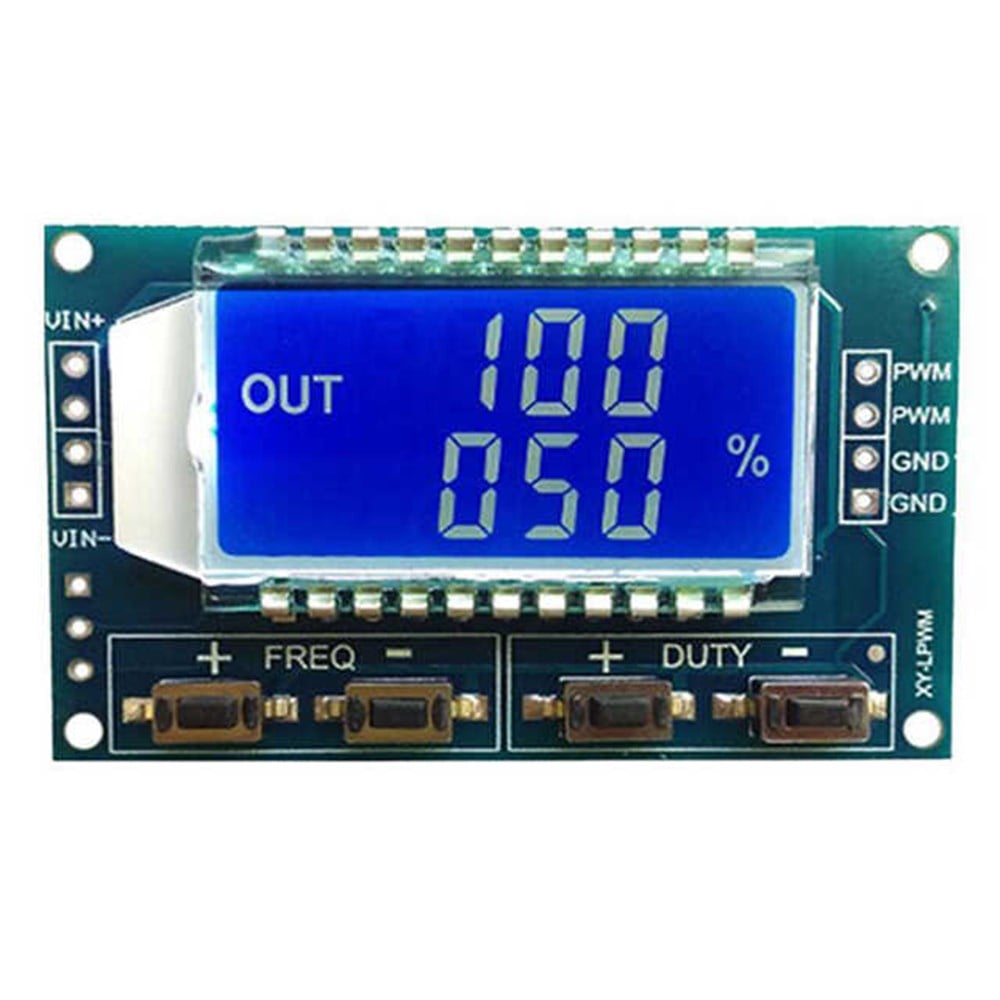

XY-PWM sinyal jeneratörü PWM darbe frekansı görev döngüsü ayarlanabilir modül LCD ekran, iki kanallı bir PWM sinyal jeneratörüdür. Frekans ve görev döngüsünü ayrı ayrı ayarlamak için özel anahtarlara sahiptir. Bu modülü kullanarak PWM çıkışı, frekans ve görev döngüsü ihtiyaçlarına göre ayarlanabilir.

İletişim Standardı:

9600 bps veri biti: 8
Durdurma biti: 1
Kontrol rakamı: yok
Akış kontrolü: yok
PWM frekansını ayarlayın
” F101": frekansı 101 Hz (001 ila 999) olarak ayarlayın)
"F1” 05": 1.05 kHz frekansını ayarlayın (1.00 ~ 9.99)
"F10” 5": frekansı 10.5 khz'e ayarlayın (10.0 ~ 99.9)
"F1.0. 5": set frekans 105 kHz (1.0.0 ~ 1.5.0)
PWM görev döngüsünü ayarlayın
” DXXX": PWM görev döngüsünü XXX olarak ayarlayın; (001 ~ 100)
D050 gibi, set PWM görev döngüsü 50 olduğunu%
Ayarlanan parametreleri okuyun
Ayarlanan parametreleri okumak için bir “okuma” dizesi gönderin.
Set başarıyla dönüş: aşağı;
Kur dönmek için başarısız oldu: FALL.

Uygulama:

Bu, bir step motor sürücüsünün Kare dalgasını sürmek için kullanılır.
MCU için ayarlanabilir bir darbe oluşturun.
Göreli devreyi kontrol etmek için ayarlanabilir bir darbe oluşturun (PWM ışık hızını ayarlayın, vb.).
Deneysel geliştirme ve kullanım için kare dalga sinyal jeneratörü olarak kullanılır.

Parametre Ayarları:

Modül, frekans ayarı için iki ve görev döngüsü ayarı için iki olmak üzere 4 anahtara sahiptir.

Bu modül, farklı aralıklar için otomatik anahtarlama ile 1hz ve 150kHz arasında frekanslar üretebilir.

Frekans dört aralıkları ayrılmıştır, otomatik anahtarlama:
1. XXX (ondalık nokta yok): en küçük birim 1hz, değer aralığı 1hz ~ 999Hz;
2. X. XX (yüz ondalık Noktası) En küçük birim 0.01 Khz, 1.00 Khz ~ 9.99 Khz aralığı;
3. XX. X (on ondalık noktası): küçük birim 0.1 Khz; değer aralığı 10.0 KHz ~ 99.9 KHz
4. X. X. x (on ve yüz ondalık Noktası): En küçük Birim 1 kHz; değer aralığı 1 kHz ~ 150 kHz
5. örneğin frekans göstergesi:
100 PWM çıkışı 100Hz darbe gösterir;
1.01 PWM çıkışı 1.01 k darbe gösterir;
54.1, PWM çıkışının 54.1 khz'lik bir darbeye sahip olduğunu gösterir;
1.2.4 PWM çıkışı 124 kHz darbe olduğunu gösterir;

Görev döngüsü aralığı: 1-100%.

Bir elektrik kesintisi durumunda veya modül kapalıysa, ayarlanan parametreler otomatik olarak kaydedilir, bu nedenle parametreleri tekrar ayarlamaya gerek yoktur. Hızlı artan ya da azalan için tek birim ve uzun basın artan ya da azalan için tek dokunuş.

Özellikler:

Frekans ve görev döngüsü için LCD ekran.
Geniş frekans aralığı.
Yüksek hassasiyetli.
Seri iletişim (TTL tabanlı)
