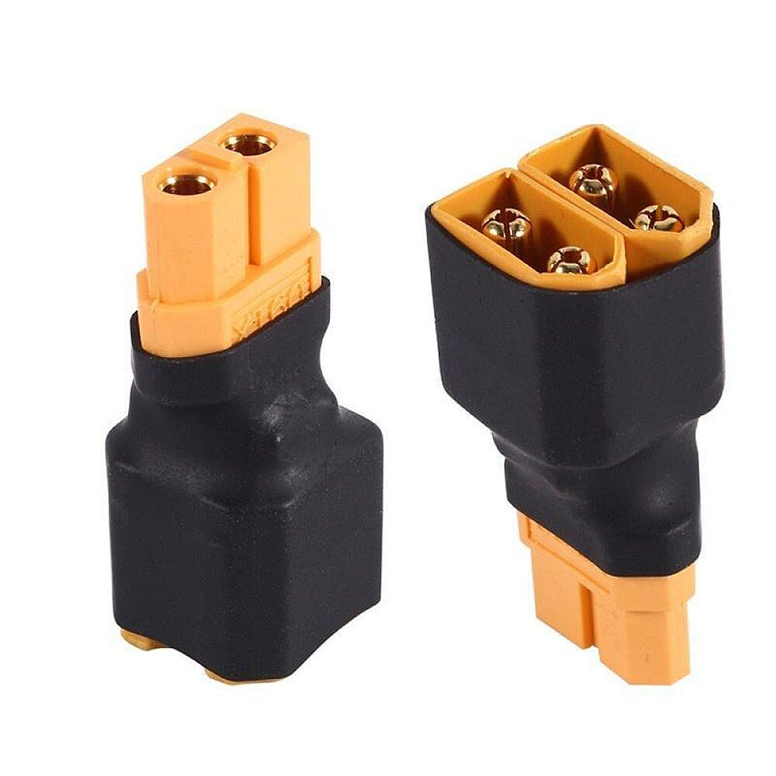

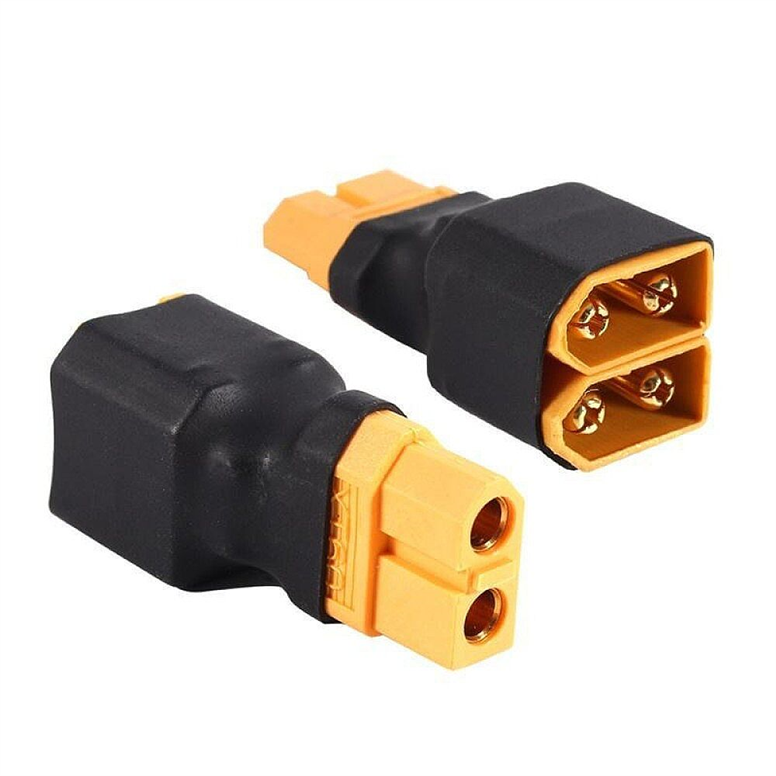

XT60 Paralel Adaptör Dönüştürücü Bağlantı Konnektörü – Çoklu Batarya Bağlantı Aparatı
XT60 paralel batarya adaptörü, uygun batarya paketlerini ortak bir güç hattında paralel bağlamak için kullanılır. Paralel bağlantıda nominal gerilim değişmez; uyumlu paketlerin kapasitesi birlikte değerlendirilir. Ürün bir voltaj dönüştürücü, dengeleyici veya şarj kontrol cihazı değildir.
Teknik özellikler
- Konnektör ailesi: XT60
- Bağlantı biçimi: Paralel
- Gerilim davranışı: Uyumlu paketlerde nominal gerilim aynı kalır
- Kapasite davranışı: Uyumlu paketlerin kapasiteleri birlikte kullanılabilir
- Akım kapasitesi: Bu adaptör için doğrulanmış sürekli akım değeri belirtilmemiştir
Paralel bağlantı ön koşulları
Bağlanacak paketlerin kimyası, seri hücre sayısı, nominal gerilimi ve anlık gerilimi uyumlu olmalıdır. Gerilimleri farklı paketlerin doğrudan paralel bağlanması, paketler arasında yüksek dengeleme akımı oluşturabilir. Sadece XT60 fişlerinin aynı olması elektriksel uyumluluk göstermez.
Seri bağlantıdan farkı
Paralel adaptör gerilimi iki katına çıkarmaz. Gerilim yükseltmek amacıyla bu ürün kullanılamaz; bağlantı topolojisi buna uygun değildir. Güç kaynağı tasarımında hem batarya paketinin hem de bağlı cihazın gerilim gereksinimi önceden belirlenmelidir.
Akım ve bağlantı kalitesi
XT60 adı üzerinden tüm adaptörün sürekli 60 A taşıdığı sonucu çıkarılmamalıdır. Gerçek sınır; kontak, bağlantı yapısı, kablo, ortam sıcaklığı ve montaja bağlıdır. Bataryaların yükü eşit paylaşması da otomatik olarak garanti edilmez. Paket özellikleri ve bağlantı dirençleri akım paylaşımını etkiler.
Elektriksel uyumluluğu belirleme
Bir adaptör, bağlantı biçimleri arasında geçiş sağlarken bağlı cihazların elektriksel gereksinimlerini değiştirmez. Kaynağın gerilimi, yükün kabul ettiği aralıkta olmalıdır. Batarya kullanılan sistemlerde hücre sayısı ve kimya da kontrol edilir. Fiziksel olarak takılabilen her fişin doğru bir eşleşme olduğu varsayılmamalıdır. Kablo veya konnektör üzerinde artı ve eksi işaretleri varsa bunlar izlenir; tereddüt edilen bağlantı enerjisizken ölçülür. Doğru eşleşme sağlandıktan sonra konnektör tam oturtulmalı ve kontakların gevşek kalmadığı kontrol edilmelidir.
Kablo ve kontakların etkisi
Sistemdeki her temas noktası küçük bir direnç oluşturur. Akım arttığında bu direnç üzerindeki gerilim düşümü ve ısınma daha belirgin hâle gelir. Uzun veya ince kablolar da aynı etkiyi artırabilir. Bu nedenle adaptörün yanı sıra kablo kesiti, lehim kalitesi ve karşı fişin durumu değerlendirilir. Kararmış, gevşemiş veya mekanik olarak hasar görmüş kontaklar kullanılmamalıdır. Konnektörün gövdesini zorlayarak takmak, kontakların düzgün eşleşmesini sağlamaz. Bağlantının ilk yük denemesinden sonra kontrol edilmesi, montajdaki bir sorunun erken fark edilmesine yardımcı olabilir.
