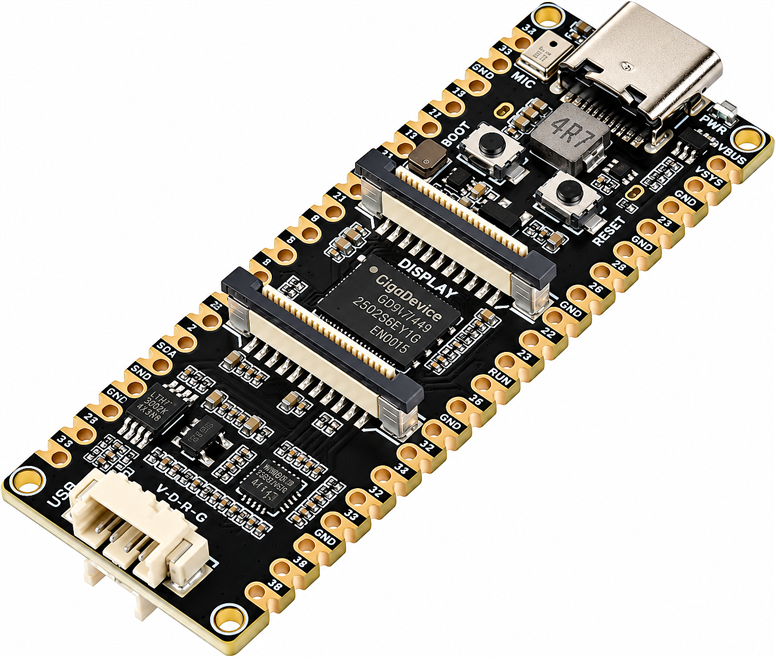

Waveshare ESP32-P4-Pico RISC-V Geliştirme Kartı – 32MB PSRAM, 32MB Flash, MIPI-DSI/CSI, USB Type-C – SKU 32101
Waveshare ESP32-P4-Pico, görüntü arayüzleri, USB uygulamaları ve gömülü insan-makine arayüzleri geliştirmek için kullanılan ESP32-P4 tabanlı karttır. 32 MB Flash ve 32 MB PSRAM, ekran ve kamera verileriyle çalışan uygulamalarda kullanılabilir. Kartın ESP32 ailesinde yer alması, üzerinde yerleşik WiFi veya Bluetooth bulunduğu anlamına gelmez; kablosuz bağlantı için ek donanım gerekir.

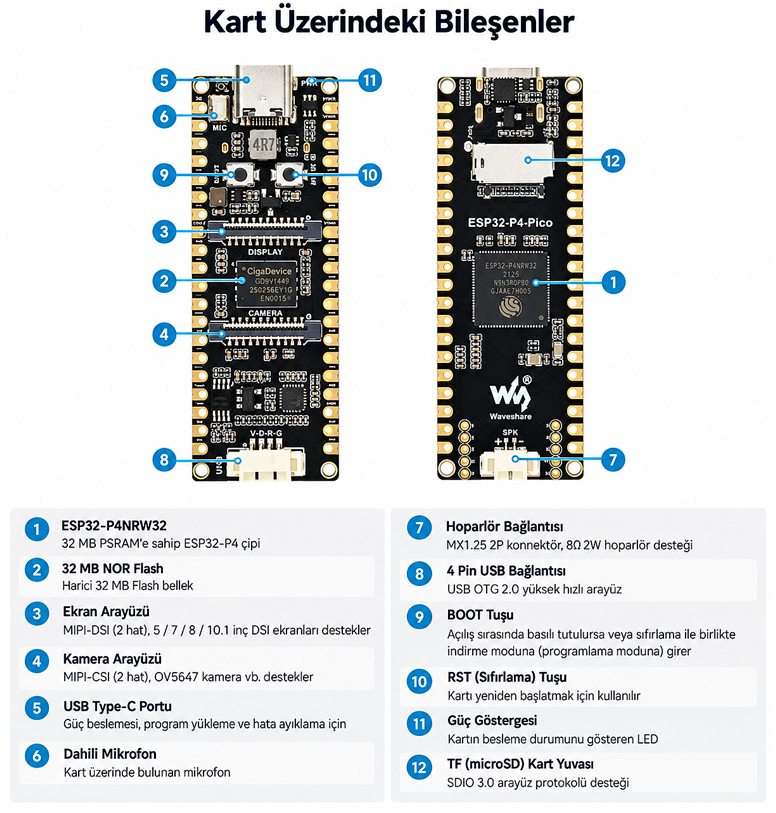

Teknik özellikler
- Model: Waveshare ESP32-P4-Pico, SKU 32101
- İşlemci: ESP32-P4, RISC-V
- Üreticinin güncel azami frekansı: 360 MHz
- Flash: 32 MB
- PSRAM: 32 MB
- Ekran arayüzü: 2 hatlı MIPI DSI
- Kamera arayüzü: 2 hatlı MIPI CSI
- USB: USB 2.0 High-Speed OTG, Type-C
- Depolama: microSD yuvası
- Ses: Mikrofon ve hoparlör bağlantısı; önerilen hoparlör 8 Ω / 2 W
- Kablosuz: Kart üzerinde yerleşik WiFi/Bluetooth yoktur
MIPI ekran ve kamera bağlantıları
MIPI DSI ekran, MIPI CSI ise kamera bağlantısı içindir. Konnektörün fiziksel uyumu, panel veya sensörün yazılım sürücüsünün bulunduğunu tek başına göstermez. Hat düzeni, kablo yönü ve desteklenen aygıtlar Waveshare dokümanıyla eşleştirilmelidir.
Yüksek bellekli arayüz uygulamaları
PSRAM, ekran tamponları ve geçici görüntü verilerinin tutulmasında kullanılabilir. Flash, uygulama ve kalıcı içerikler için alan sağlar. Ekran çözünürlüğü, renk derinliği ve çift tampon kullanımı bellek ihtiyacını birlikte belirler; bütün kapasitenin uygulama verisine ayrılabildiği varsayılmamalıdır.
USB OTG
OTG işleviyle cihaz veya host senaryoları geliştirilebilir; seçilen rolün güç bağlantısı ve yazılım desteği ayrıca yapılandırılır. Host modunda çevre biriminin besleme ihtiyacı dikkate alınmalıdır. USB soketinin varlığı, her USB aygıtı için hazır sürücü bulunduğu anlamına gelmez.
Ses ve depolama
Mikrofon girişi ve hoparlör bağlantısı sesli arayüz denemelerinde kullanılabilir. 8 Ω / 2 W ifadesi önerilen hoparlör eşleşmesidir; paket içeriğinde hoparlör bulunduğu veya her koşulda 2 W ses çıkışı sağlandığı şeklinde yorumlanmamalıdır. microSD, uygulamanın desteklediği dosya sistemiyle veri saklama için kullanılabilir.
Kablosuz bağlantı planı
Ağ erişimi gereken bir projede uygun harici haberleşme bileşeni seçilmeli ve işlemciyle arayüzü planlanmalıdır. ESP32-C5, C6 veya S3 için hazırlanmış kablosuz örnekler bu karta ek donanım olmadan doğrudan aynı işlevi kazandırmaz. Kart seçimi yapılırken bu fark dikkate alınmalıdır.

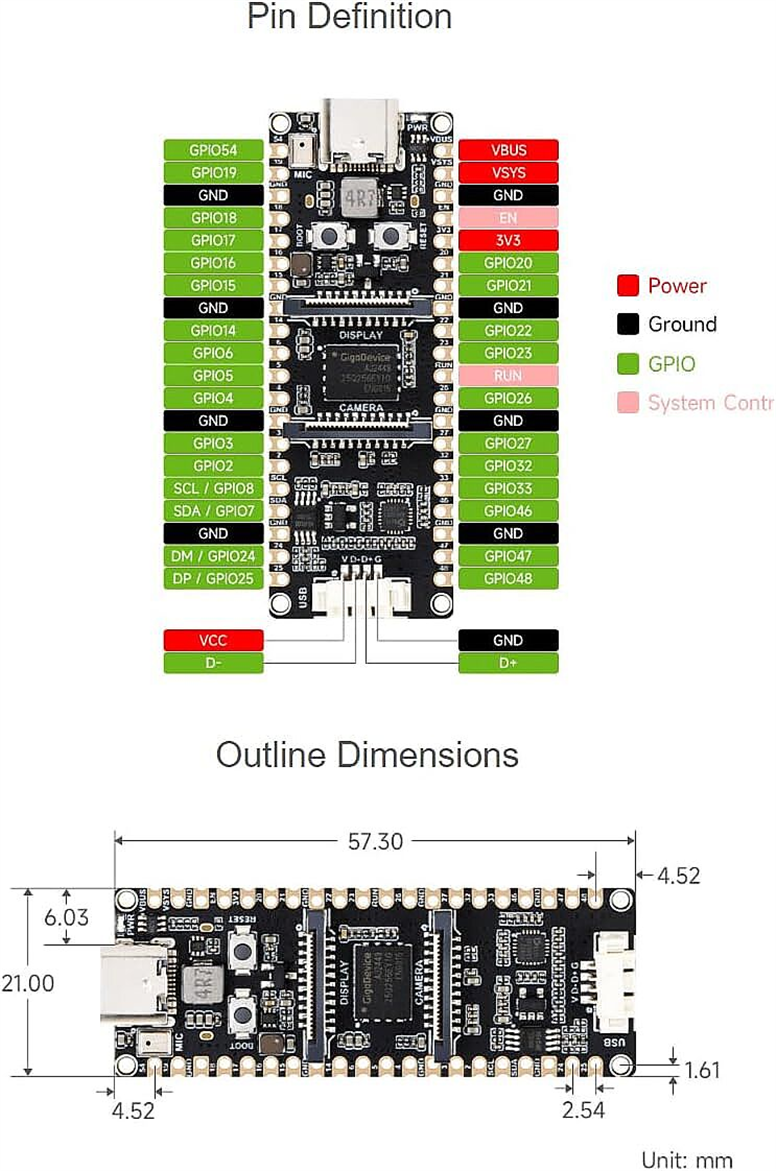

GPIO ve genişletme
Harici bir sensör veya buton eklerken kartın dışarı çıkardığı GPIO uçları kullanılabilir. MIPI, ses ve depolama bağlantılarının kullandığı pinlerle çakışma olmamalıdır. Genişletme planı hazırlanırken Waveshare pin haritası esas alınır; başka bir ESP32 kartının aynı fiziksel sıradaki pinleriyle eşdeğerlik varsayılmaz.
İlk kurulumda izlenecek sıra
Geliştirmeye başlamadan önce kart üzerindeki model işareti, bağlantı yönleri ve kullanılacak yazılım ortamı kontrol edilir. Bilgisayar bağlantısı gereken işlemlerde veri taşıyan bir USB kablo seçilir. İlk deneme, kartın temel işlevini doğrulayan küçük bir örnekle yapılmalıdır. Aynı anda ekran, sensör ve ağ bağlantısını eklemek yerine her bileşeni ayrı çalıştırmak, bir sorun olduğunda kaynağını bulmayı kolaylaştırır. Başarılı ilk denemeden sonra kullanılan kart tanımı, kütüphane sürümü ve pin eşlemesi not edilerek sonraki geliştirmelerde aynı yapı korunabilir. Yazılım derleniyor olsa bile seçilen pinlerin gerçek kartla eşleştiği ayrıca kontrol edilmelidir.
Çevre birimlerini bağlarken
Harici bir sensör veya kontrol devresi eklenirken yalnızca soket biçimine bakılmaz. Besleme gerilimi, lojik seviye, ortak referans ve haberleşme yöntemi birlikte incelenir. Giriş olarak kullanılan bir pine izin verilenden yüksek gerilim uygulanmamalıdır. Motor, röle bobini veya güçlü aydınlatma gibi yükler işlemci pininden doğrudan beslenmez; yükün türüne uygun sürücü kullanılır. Analog sinyallerde ölçüm aralığı ve bağlantı gürültüsü önemlidir. Bir haberleşme hattını birden fazla aygıt paylaşacaksa adres veya seçim pinleri çakışmamalıdır. Bağlantı planının önceden hazırlanması, hem yazılım pin tanımlarını hem de fiziksel montajı daha anlaşılır hâle getirir.
Uygulama yazılımını düzenleme
Veri okuma, hesaplama ve kullanıcıya gösterme işlemleri ayrı görevler olarak planlanabilir. Bir çevre biriminden yanıt beklerken uygulamanın geri kalanını süresiz durdurmak yerine zaman aşımı uygulanması yararlıdır. Hata oluştuğunda son geçerli değer ile yeni ölçüm birbirinden ayrılmalıdır. Örneğin ekranda görünen bir sensör değerinin güncellenmediği kullanıcıya gösterilebilir. Ayarların kalıcı saklanması gerekiyorsa sık ve gereksiz yazma işlemleri azaltılır. Kartın yeniden başlatılması sonrasında hangi varsayılan ayarlarla açılacağı belirlenir. Böylece prototip yalnızca ilk çalıştırmada değil, bağlantı kesilip geri geldiğinde de öngörülebilir biçimde davranır.
Prototipten kalıcı montaja geçiş
Masa üzerinde çalışan devrenin bir kutuya alınması ısınma, kablo yerleşimi ve bağlantı erişimini değiştirebilir. Kart ile metal yüzeyler arasında yalıtım bırakılmalı, USB veya diğer soketlere gelen mekanik kuvvet azaltılmalıdır. Lehim bağlantıları gözle kontrol edilir ve açıkta kalan iletken uçlar birbirine temas etmeyecek biçimde düzenlenir. Kalıcı montajdan sonra aynı temel testler yeniden yapılır. Uzun kablolarla çalışan bağlantılarda kararlılık ayrıca gözlenir. Besleme kesilip geldiğinde sistemin doğru açılması, butonların erişilebilir olması ve kullanılan göstergelerin okunabilmesi uygulamanın kullanım kolaylığını doğrudan etkiler.
Uyumluluk kontrolü ve proje kapsamı
Bir geliştirme kartı, üzerinde çalıştırılacak uygulamaya göre farklı görevler üstlenebilir. Ancak uyumlu çevre birimi, gerekli kütüphane ve yeterli donanım kaynağı olmadan her örnek projenin aynı biçimde çalışması beklenmemelidir. Satın alma ve proje planlamasında bu modelin teknik tablosundaki özellikler esas alınmalıdır. Başka bir kartın daha yüksek bellek, farklı haberleşme veya ek giriş özellikleri bu ürüne aktarılmamalıdır. Harici ekran, kamera, sensör, kablo veya güç kaynağı gerektiren bir uygulamada bu parçaların teknik uyumu ayrıca değerlendirilir. İlk çalışan örneğin ardından özelliklerin sırayla eklenmesi, geliştirme sürecini takip edilebilir kılar.
