UD24 USB 2.4 Bluetooth Dijital Voltaj Akım Güç ve Kapasite Ölçer – DC 5.5 / Type-C / Micro USB Test Cihazı
UD24 Bluetooth USB ölçer, uyumlu bağlantılarda şarj gerilimi, akımı, gücü ve aktarılan enerjiyi izlemek için kullanılır. USB, Type-C, Micro USB ve DC bağlantı seçenekleri farklı test düzeneklerine uyarlama imkânı sağlar. Ekran ve grafik işlevleri, yalnızca anlık değeri görmek yerine şarj sürecindeki değişimleri karşılaştırmak isteyen kullanıcılar için yararlıdır.
Teknik özellikler
- Model: UD24 Bluetooth
- Gösterim: Gerilim, akım, güç, kapasite, enerji, direnç ve sıcaklık bilgileri
- Kapasite/enerji: mAh ve Wh takibi

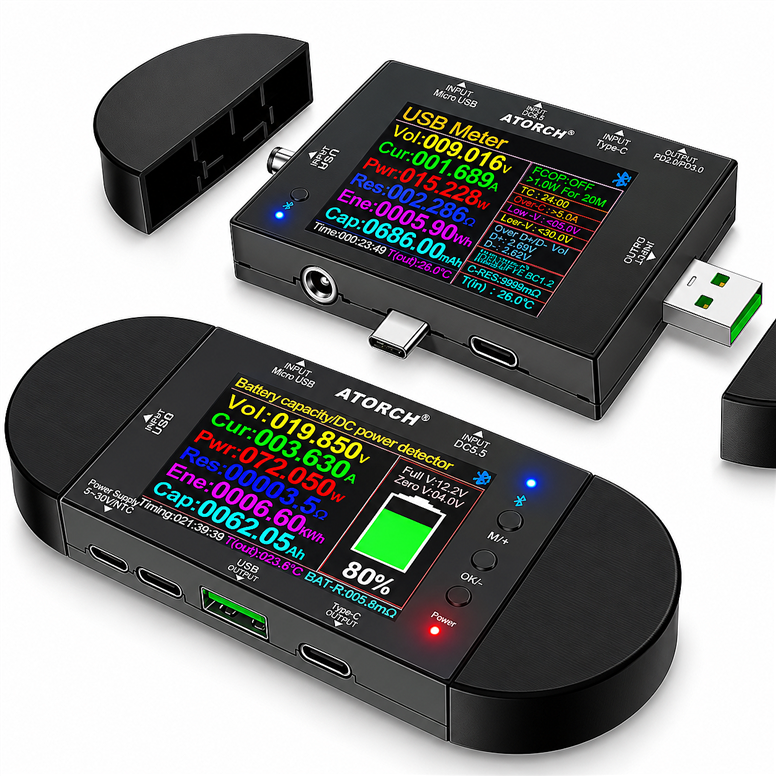

- Bağlantılar: USB, Type-C, Micro USB ve DC bağlantısı
- DC tanımı: 5.5 mm ifadesi konnektör ölçüsüdür, 5.5 V gerilim değeri değildir
- Kablosuz: Bluetooth sürümü
- İzleme: Sayısal değerler ve grafik görünümü
- Azami V/A: Bu ürün varyantı için doğrulanmış üst sınırlar belirtilmemiştir
Şarj sürecini izleme

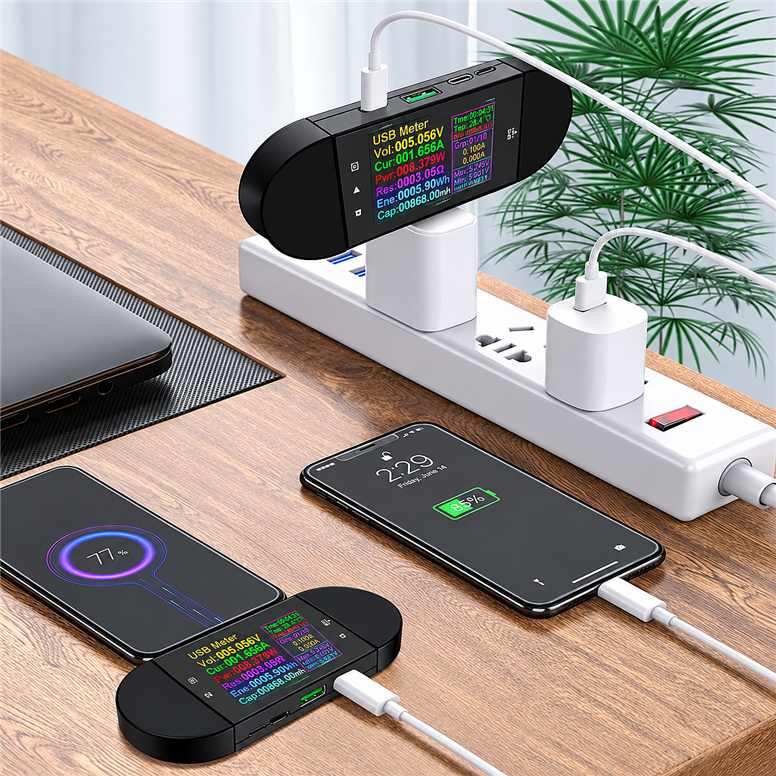

Ölçer güç kaynağı ile yük arasına yerleştirilerek akımın zaman içinde nasıl değiştiği gözlenebilir. Telefon doldukça akımın azalması normal şarj yönetiminin parçası olabilir. Farklı adaptörleri karşılaştırırken aynı cihaz, benzer pil seviyesi ve aynı kablo kullanılması sonuçları daha anlamlı hâle getirir.
Bluetooth ile takip
Bluetooth işlevi, uyumlu uygulama ve cihazla eşleştiğinde ölçümün uzaktan izlenmesinde kullanılabilir. Uygulama sürümü ve işletim sistemi desteği kontrol edilmelidir. Kablosuz bağlantı, ölçümün elektriksel sınırlarını veya cihazın aktarabileceği gücü artırmaz.
Konnektörleri doğru yorumlama
DC 5.5 mm bağlantı ifadesi, fişin mekanik ölçüsünü belirtir. Bu sayı üzerinden izin verilen gerilim belirlenemez. Kullanılacak girişin polaritesi, izin verilen gerilimi ve akım sınırı doğrulanmadan güç verilmemelidir.

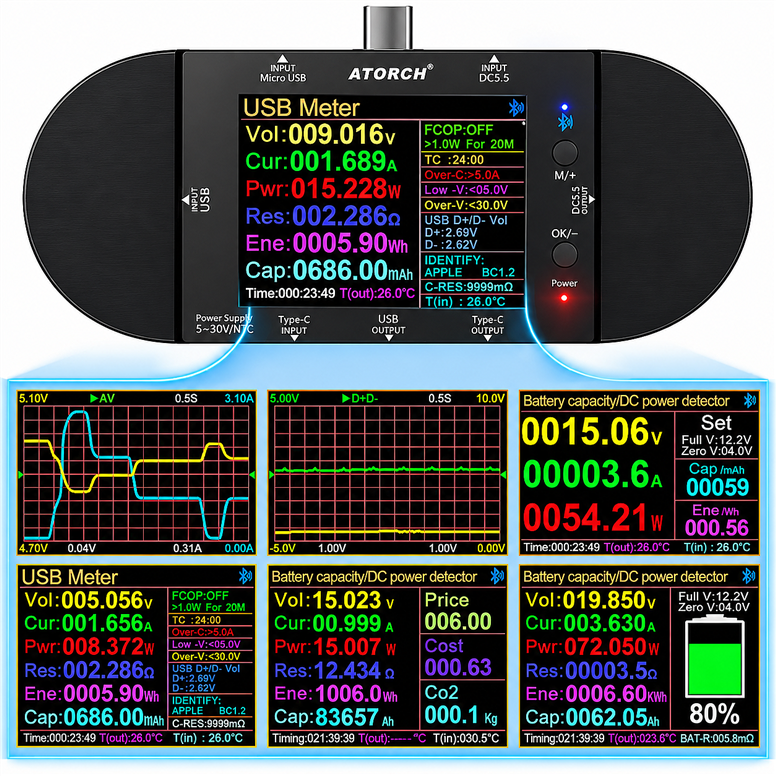

Grafiklerin yararı
Kısa süreli gerilim düşüşleri veya akım dalgalanmaları tek bir anlık okumada fark edilmeyebilir. Grafik görünümü, sorunun sürekli mi aralıklı mı olduğunun anlaşılmasına yardımcı olur. Grafik örnekleme hızı bilinmeden çok hızlı geçici olayların tamamının yakalandığı varsayılmamalıdır.
Sıcaklık ve direnç bilgisi
Gösterilen sıcaklık, cihazın ölçüm noktasına aittir; bağlı bataryanın iç sıcaklığını doğrudan temsil etmeyebilir. Direnç hesabı da seçilen yöntem ve bağlantı koşullarından etkilenir. Bu değerler, test düzeni açıklanarak karşılaştırmalı biçimde kullanılmalıdır.

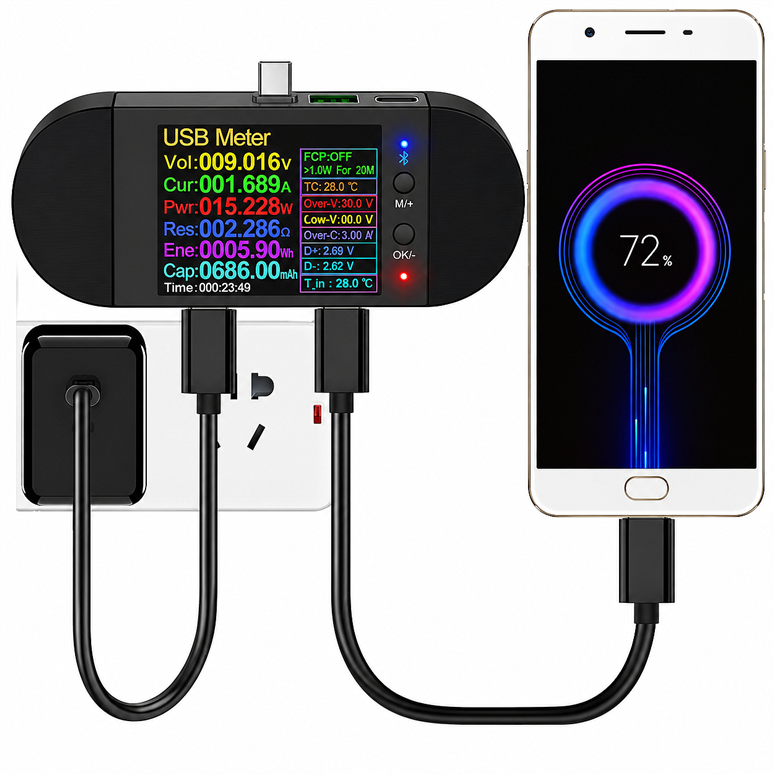

Ölçeri bağlantı zincirine ekleme
USB güç ölçümü yapılırken kaynak, kablo, ölçer ve yük birlikte bir sistem oluşturur. Ölçer, kendi giriş ve çıkış yönüne uygun biçimde bu zincire yerleştirilmelidir. Kullanılan her bağlantının gerilim ve akım sınırı dikkate alınır. USB soketinin fiziksel olarak uyması, bütün portların aynı güç veya veri işlevini sunduğu anlamına gelmez. İlk denemede düşük güçlü ve bilinen bir yük kullanmak bağlantının çalıştığını görmeyi kolaylaştırır. Sonrasında gerçek test koşullarına geçilebilir. Aynı güç yoluna birden fazla kaynağın gelişigüzel bağlanması uygun değildir; cihazın izin verdiği bağlantı düzeni esas alınır.
Volt, amper ve watt neyi anlatır?
Gerilim, kaynağın yük bağlantısında sağladığı elektriksel seviyeyi gösterir. Akım, o anda yükün çektiği miktardır; adaptörün üzerinde yazan azami akımın sürekli olarak devreye aktığı anlamına gelmez. Güç, uygun DC ölçümde gerilim ile akımın çarpımıyla değerlendirilir. Yükün tüketimi değiştikçe akım ve güç de değişir. Bir telefonun ekranının açılması, arka planda işlem yapması veya pil sıcaklığının değişmesi ölçüm sonucunu etkileyebilir. Bu yüzden adaptör karşılaştırmasında tek bir anlık ekran fotoğrafı yerine aynı koşullarda gözlenen kararlı değerler ve süreç dikkate alınmalıdır.
mAh ile Wh değerlerini ayırma
Kapasite sayacı bulunan bir USB ölçerde mAh, test boyunca taşınan elektrik yükünü ifade eder. Wh ise gerilimi de hesaba katarak aktarılan enerjiyi gösterir. Farklı gerilim profillerinde yapılan şarj testlerinde yalnızca mAh sayılarını karşılaştırmak yanıltıcı olabilir. USB girişinde ölçülen enerji, pilde depolanan enerjiyle tamamen aynı değildir; şarj devresi kayıpları ve cihazın çalışma tüketimi de bu noktadan geçer. Bu nedenle telefonun batarya kapasitesi, USB tarafındaki sayaç sonucu doğrudan alınarak etiketlenmemelidir. Testin hangi noktada ve hangi koşullarda yapıldığı sonuçla birlikte kaydedilmelidir.
Kablo karşılaştırmasını düzenleme
Kabloları karşılaştırırken aynı kaynak ve aynı yük kullanılması yararlıdır. Yük koşulu değişirse görülen gerilim farkının ne kadarının kablodan kaynaklandığı belirsizleşir. Kablo uzunluğu, iletken kesiti ve kontakların durumu gerilim düşümünü etkileyebilir. Bir kablonun düşük akımda çalışması, daha yüksek yükte de aynı performansı göstereceğini garanti etmez. Test sırasında fişlerin tam oturduğu ve bağlantının gevşemediği kontrol edilir. Araya eklenen adaptörlerin etkisi de değerlendirilmelidir. Şarj gücü testi, kablonun bütün yüksek hızlı veri veya görüntü özelliklerini doğrulayan bir test olarak kullanılmamalıdır.
Hızlı şarj davranışını yorumlama
Bir USB-C kaynağı ve alıcı cihaz, destekledikleri ortak güç koşullarına göre çalışır. Yüksek watt değerli adaptör, her cihazı o güçte şarj etmez. Alıcının pil seviyesi, sıcaklığı ve yazılımı istenen gücü değiştirebilir. Ölçerde görülen düşük değer, adaptörün bozuk olduğunu tek başına göstermez. Protokol sorgulama veya tetikleme işlevi bulunan bir modelde bu özellikler normal pasif izleme işleminden ayrı ele alınır. Gerilim talep eden testler, bağlı yükün kabul ettiği aralık doğrulanarak yapılmalıdır. Bu ürünün teknik tablosunda belirtilmeyen bir protokol, yalnızca Type-C bağlantısı bulunduğu için destekleniyor sayılmamalıdır.
Tekrarlanabilir test hazırlığı
Testten önce varsa enerji ve kapasite sayaçları sıfırlanır. Kullanılan adaptör, kablo, cihaz ve başlangıç pil seviyesi not edilir. Telefon üzerinde yapılan karşılaştırmada ekran durumu ve ağır uygulamaların çalışıp çalışmadığı benzer tutulabilir. Mümkünse aynı test birkaç kez tekrarlanır. Uzun süreli kayıtta bağlantının kesilip kesilmediği ve sayacın yeniden başlayıp başlamadığı kontrol edilir. Grafik veya kayıt özelliği kullanıldığında zaman ekseni de sonuçla birlikte değerlendirilir. Bu düzen, tek bir en yüksek değeri seçmek yerine şarj sürecinin bütünü hakkında daha anlaşılır bilgi sağlar.
Ölçüm sınırları ve doğruluk
Ekranın basamak sayısı, doğruluk yüzdesinin yerine geçmez. Kullanılan ADC çözünürlüğü de tüm cihazın hatasını tek başına belirlemez; devre tasarımı, kalibrasyon ve bağlantılar etkilidir. Kesin doğruluk değeri belirtilmeyen bir ürüne başka modelin değerleri uygulanmamalıdır. Referans cihazla karşılaştırma yapılacaksa iki ölçümün aynı noktayı ve aynı yük koşulunu izlediği kontrol edilir. Çok kısa süreli değişimler, ekran güncelleme veya kayıt hızının dışında kalabilir. Bu nedenle USB ölçer verileri, yüksek hızlı osiloskop veya profesyonel protokol analizörüyle elde edilen tüm bilgilerin karşılığı olarak görülmemelidir.
