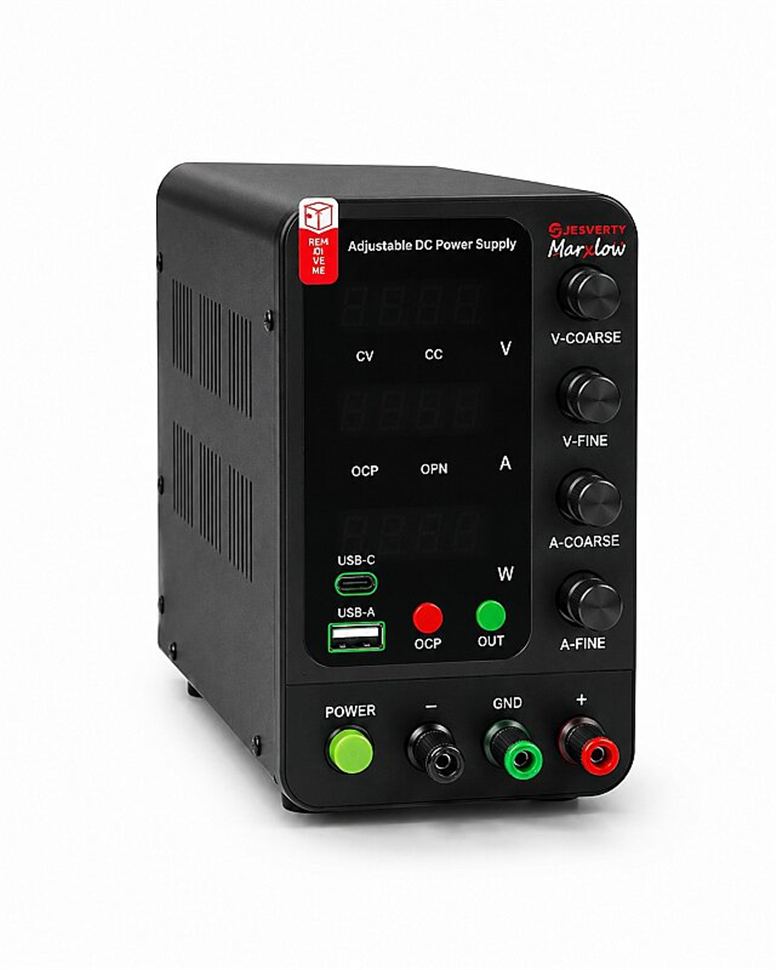

SPS-3010V 0-30V 0-10A 300W Ayarlı Güç kaynağı SMPS Jesverty Marxlow
SPS-3010V ayarlanabilir DC laboratuvar güç kaynağı, elektronik devrelerin beslenmesi, test edilmesi ve arıza tespiti için geliştirilmiş kompakt bir anahtarlamalı güç kaynağıdır. 0-30V DC çıkış gerilimi, 0-10A ayarlanabilir akım sınırı ve maksimum 300W çıkış gücü sayesinde hobi elektroniğinden teknik servis çalışmalarına kadar geniş bir kullanım alanına sahiptir.
Gerilim ve akım değerleri ayrı ayrı ayarlanabilir. Cihaz, bağlı yükün ihtiyacına göre CV sabit gerilim ve CC sabit akım modları arasında otomatik geçiş yapar. Bu sayede elektronik devrelerin ilk çalıştırılması ve kontrollü akım verilmesi gereken uygulamalarda güvenli ve hassas bir güç kaynağı olarak kullanılabilir.
0-30V gerilim ve 0-10A akım ayarı
Çıkış gerilimi 0 ile 30V DC, akım sınırı ise 0 ile 10A arasında ayarlanabilir. Gerilim ve akım için bulunan kaba ve hassas ayar kontrolleri, istenilen çıkış değerlerinin kolayca belirlenmesini sağlar.
Cihazın maksimum çıkış gücü 300W ile sınırlıdır. Çıkış gerilimi ve akımı ayarlanırken voltaj ile akımın çarpımının 300W değerini aşmamasına dikkat edilmelidir.
Örnek çalışma değerleri:
| Çıkış gerilimi |
Kullanılabilecek maksimum akım |
| 5V |
10A |
| 12V |
10A |
| 24V |
10A |
| 30V |
10A |
| 30V × 10A |
300W |
Gerçek çıkış akımı bağlı yükün ihtiyacına göre belirlenir. Güç kaynağı, ayarlanan akımı sürekli olarak yüke zorla göndermez; belirlenen değer akım sınırı olarak çalışır.
CV sabit gerilim modu
CV modunda cihaz, bağlı yükteki değişikliklere rağmen ayarlanan çıkış gerilimini sabit tutmaya çalışır. Elektronik kartların, sensörlerin, motor sürücülerin ve diğer DC cihazların normal besleme işlemlerinde çoğunlukla bu mod kullanılır.
Ön paneldeki CV göstergesi, güç kaynağının sabit gerilim modunda çalıştığını belirtir.
CC sabit akım modu
Bağlı yükün çektiği akım ayarlanan sınıra ulaştığında cihaz otomatik olarak CC moduna geçer. Bu durumda çıkış akımı belirlenen seviyede tutulurken çıkış gerilimi gerektiği kadar düşürülür.
CC modu aşağıdaki işlemlerde avantaj sağlar:
- Elektronik devrelerin ilk çalıştırılması
- Kısa devre veya aşırı akım kontrolü
- LED ve LED modülü testleri
- Akım sınırlı motor denemeleri
- Arızalı devrelerin kontrollü biçimde beslenmesi
- Sabit akım gerektiren deneyler
Ön paneldeki CC göstergesi, akım sınırlama modunun devrede olduğunu gösterir.
4 haneli dijital göstergeler

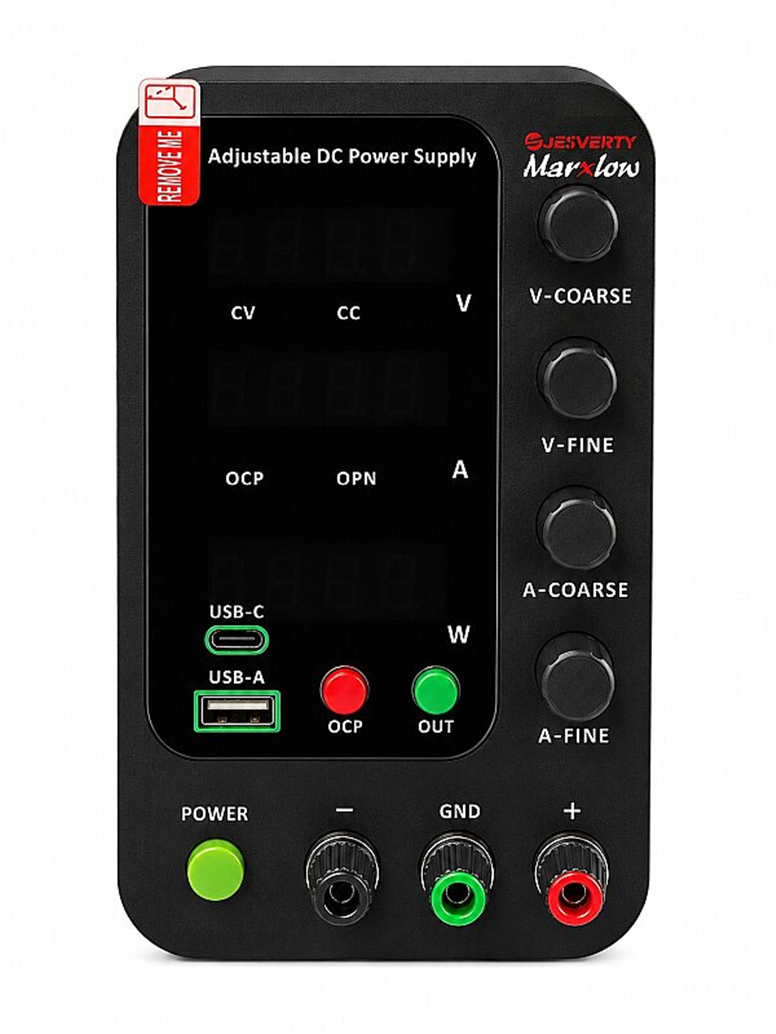

Cihaz üzerinde bulunan 4 haneli dijital LED göstergeler, çalışma değerlerinin aynı anda takip edilmesini sağlar. Ön panel üzerinden aşağıdaki değerler görüntülenebilir:
- Çıkış gerilimi – V
- Çıkış akımı – A
- Anlık çıkış gücü – W
Gerilim, akım ve güç değerlerinin aynı anda görüntülenmesi, haricî ölçü aleti kullanmadan güç tüketiminin takip edilmesini kolaylaştırır.
OUTPUT çıkış kontrolü
Ön paneldeki OUTPUT düğmesi, cihaz açık durumdayken DC çıkışın ayrıca açılıp kapatılmasını sağlar. Böylece yüke enerji vermeden önce gerilim ve akım değerleri ayarlanabilir.
Önerilen kullanım sırası:
- OUTPUT kapalıyken gerekli gerilim ayarlanır.
- Uygun akım sınırı belirlenir.
- Yük, artı ve eksi terminallere bağlanır.
- Bağlantılar ve kutuplar kontrol edilir.
- OUTPUT düğmesiyle çıkış etkinleştirilir.
Bu yöntem, yanlış ayarlanmış gerilimin bağlı devreye doğrudan uygulanmasını önlemeye yardımcı olur.
Ayarlanabilir OCP koruması
OCP aşırı akım koruması, çıkış akımı belirlenen sınırı aştığında veya kısa devre oluştuğunda çıkışı otomatik olarak kapatır. Standart CC akım sınırlamasından farklı olarak OCP etkinleştirildiğinde cihaz yalnızca akımı sınırlamakla kalmaz, çıkışı tamamen keser.
Soruna neden olan bağlantı veya yük kontrol edildikten sonra OUTPUT düğmesi kullanılarak çıkış tekrar etkinleştirilebilir.
Gelişmiş koruma özellikleri
Cihazda yer alan koruma fonksiyonları, hem güç kaynağını hem de bağlı elektronik devreyi korumaya yardımcı olur:
- Aşırı akım koruması – OCP
- Kısa devre koruması
- Aşırı gerilim koruması
- Aşırı sıcaklık koruması
- Sigortalı AC güç girişi
- Topraklama bağlantısı
Koruma fonksiyonları doğru gerilim ve akım ayarı yapma zorunluluğunu ortadan kaldırmaz. Hassas bir devre bağlanmadan önce çıkış değerleri mutlaka kontrol edilmelidir.
USB-A ve USB Type-C çıkışları
Ön panelde bulunan USB-A ve USB Type-C bağlantıları, uyumlu telefonlara, ölçüm cihazlarına ve yardımcı elektronik ekipmanlara güç sağlamak için kullanılabilir.
USB bağlantıları ana ayarlanabilir DC çıkıştan farklı yardımcı çıkışlardır. Bağlanacak cihazın ihtiyaç duyduğu gerilim, güç ve hızlı şarj protokolüyle uyumluluk ayrıca kontrol edilmelidir.
Termal kontrollü fan
Dahili soğutma fanı, cihazın çalışma sıcaklığına göre devreye girerek iç bileşenlerin soğutulmasına yardımcı olur. Düşük yüklerde gereksiz fan gürültüsünü azaltırken yüksek güçlü kullanımlarda etkin soğutma sağlar.
Hava girişleri ve fan çıkışı kapatılmamalı, cihaz çevresinde yeterli havalandırma alanı bırakılmalıdır.
Kullanım Alanları
- Elektronik devre geliştirme
- Teknik servis ve tamir işlemleri
- Arduino, ESP32 ve Raspberry Pi projeleri
- LED ve LED modülü testleri
- DC motor ve fan testleri
- Otomotiv elektroniği çalışmaları
- Haberleşme cihazlarının beslenmesi
- Sensör ve kontrol kartı testleri
- Devrelerde kısa devre arama
- Ürün yaşlandırma testleri
- Okul ve laboratuvar uygulamaları
- Elektroliz ve kaplama deneyleri
- Hobi elektroniği projeleri
- Üretim hattı test sistemleri
Teknik Özellikler
| Özellik |
Değer |
| Model |
SPS-3010V |
| Güç kaynağı tipi |
Ayarlanabilir anahtarlamalı DC güç kaynağı |
| Giriş gerilimi |
AC 115V / 230V ±%5 |
| Giriş frekansı |
50/60Hz |
| Çıkış gerilimi |
0-30V DC |
| Çıkış akımı |
0-10A |
| Maksimum çıkış gücü |
300W |
| Çalışma modları |
CV sabit gerilim / CC sabit akım |
| Ekran |
4 haneli dijital LED |
| Görüntülenen değerler |
Voltaj, akım ve güç |
| Çıkış kontrolü |
OUTPUT açma-kapama düğmesi |
| USB çıkışları |
USB-A ve USB Type-C |
| Koruma |
OCP, kısa devre, aşırı gerilim ve aşırı sıcaklık |
| CV stabilitesi |
≤%0.5 + 3mV |
| CV dalgalanma değeri |
≤%0.5 Vp-p |
| CC stabilitesi |
≤%0.5 + 3mV |
| CC dalgalanma değeri |
≤%0.5 Vp-p |
| Soğutma |
Termal kontrollü fan |
| Çalışma sıcaklığı |
0°C ile +40°C |
| Depolama sıcaklığı |
-10°C ile +70°C |
| Çalışma nemi |
<%80 bağıl nem |
| Depolama nemi |
<%70 bağıl nem |
| Boyutlar |
200 × 90 × 160 mm |
| Ağırlık |
Yaklaşık 1.13 kg |

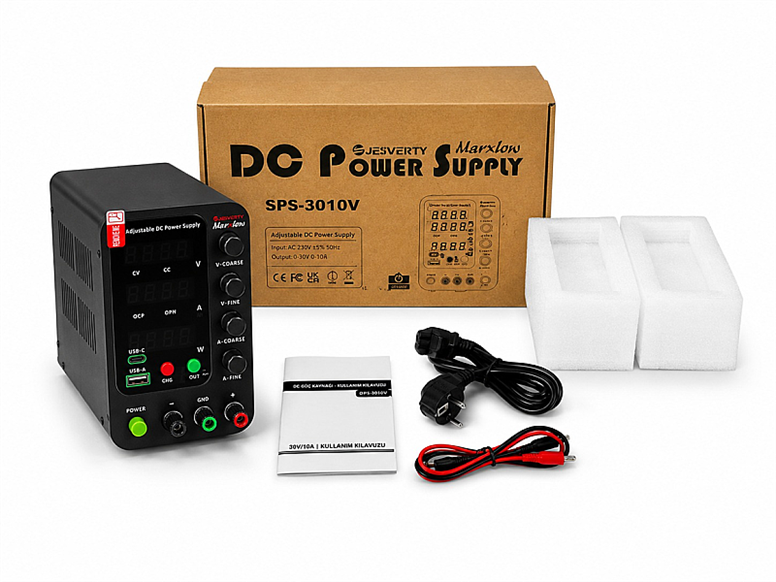

Kutu İçeriği
- 1 adet SPS-3010V ayarlanabilir DC güç kaynağı
- 1 adet AC güç kablosu
- 1 adet DC çıkış test kablosu
- 1 adet kullanım kılavuzu
SPS-3010V ve SPS-3010C Arasındaki Temel Fark
SPS-3010V, gerilim, akım ve güç değerlerini gösteren standart ayarlanabilir laboratuvar güç kaynağıdır. SPS-3010C modelinde bulunan özel CHG akü şarj modu, Ah kapasite göstergesi ve şarj sonlandırma fonksiyonu SPS-3010V’nin belirtilen özellikleri arasında bulunmamaktadır.
SPS-3010V ile uygun gerilim ve akım ayarlanarak bazı şarj uygulamaları gerçekleştirilebilse de cihaz özel bir otomatik akü şarj cihazı olarak değerlendirilmemelidir. Batarya şarjı için batarya kimyasına uygun şarj cihazı kullanılması önerilir.
Güvenli Kullanım Uyarıları

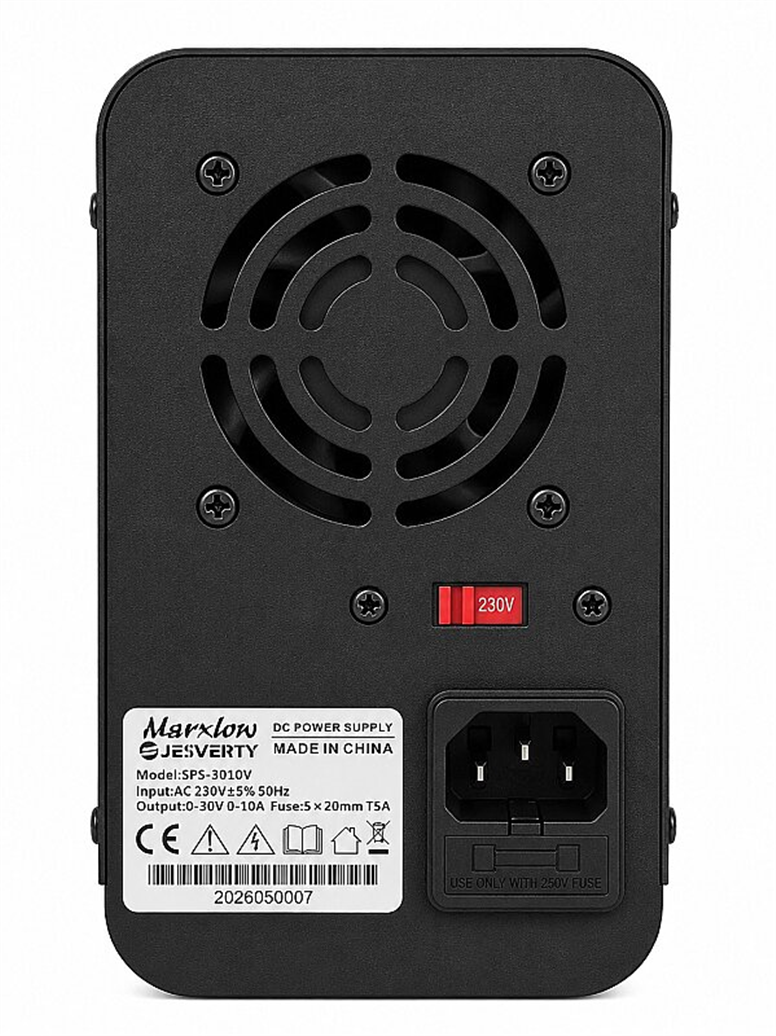

- Türkiye’de kullanım öncesinde arka gerilim seçicisi 230V konumunda olmalıdır.
- Gerilim seçimi cihaz prize bağlanmadan önce kontrol edilmelidir.
- Yük bağlanmadan önce çıkış gerilimi ve akım sınırı ayarlanmalıdır.
- Bağlantılar OUTPUT kapalı durumdayken yapılmalıdır.
- Artı ve eksi kutuplar ters bağlanmamalıdır.
- Cihaz topraklı elektrik prizinde kullanılmalıdır.
- Havalandırma delikleri ve fan çıkışı kapatılmamalıdır.
- Cihaz yanıcı, patlayıcı veya aşındırıcı ortamlarda kullanılmamalıdır.
- Yük akımına uygun kesitte kaliteli test kablosu kullanılmalıdır.
- Cihazın içinde tehlikeli şebeke gerilimi bulunduğundan kasa açılmamalıdır.
- Bakım veya sigorta değişimi öncesinde güç kablosu prizden çıkarılmalıdır.
