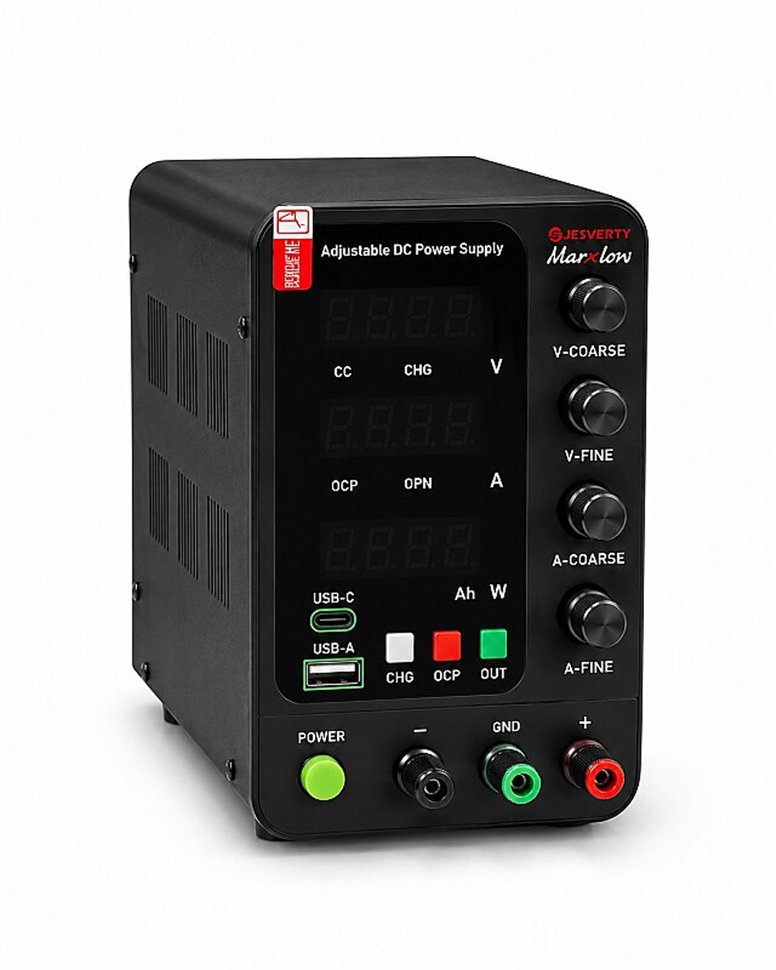

SPS-3010C 0-30V 0-10A 300W Ayarlı Güç Kaynağı Akü Şarj Edebilen SMPS Jesverty Marxlow
SPS-3010C ayarlanabilir DC laboratuvar güç kaynağı, 0-30V çıkış gerilimi, 0-10A akım kapasitesi ve maksimum 300W çıkış gücüyle elektronik geliştirme, bakım, onarım, test ve kontrollü akü şarj işlemlerinde kullanılmak üzere tasarlanmıştır.
Anahtarlamalı güç kaynağı teknolojisine sahip cihaz, klasik lineer güç kaynaklarına göre daha kompakt ve hafif bir yapı sunar. Çıkış gerilimi ile akım sınırı ayrı ayrı ayarlanabilir. Böylece hassas elektronik devrelerden yüksek akım gerektiren DC yüklere kadar farklı uygulamalarda kontrollü güç sağlanabilir.
0-30V ve 0-10A ayarlanabilir çıkış
Cihazın çıkış gerilimi 0 ile 30V DC, akım sınırı ise 0 ile 10A arasında ayarlanabilir. Gerilim ve akım için bulunan kaba ve hassas ayar kontrolleri, istenilen değerin daha kolay belirlenmesini sağlar.
Güç kaynağı maksimum 300W çıkış verebilir. Çıkış gücü gerilim ve akımın çarpımıyla hesaplanır. Örneğin 30V seviyesinde maksimum 10A alınabilirken toplam güç 300W sınırını aşmamalıdır.
Sabit gerilim ve sabit akım çalışma modları
SPS-3010C, yüke göre otomatik olarak iki farklı çalışma modu arasında geçiş yapar:
- CV – Sabit Gerilim: Ayarlanan çıkış gerilimini sabit tutar.
- CC – Sabit Akım: Çıkış akımını belirlenen sınırda tutar ve gerektiğinde gerilimi düşürür.
Bu özellik; LED testleri, elektronik devrelerin ilk çalıştırılması, motor denemeleri ve kontrollü batarya şarj işlemlerinde yükün aşırı akım çekmesini sınırlandırmaya yardımcı olur. Ön paneldeki CV ve CC göstergeleri aktif çalışma modunun izlenmesini sağlar.
4 haneli çoklu dijital ekran
Ön panelde bulunan 4 haneli dijital göstergeler, çalışma değerlerinin eş zamanlı olarak takip edilmesini sağlar. Ekranda aşağıdaki bilgiler görüntülenebilir:
- Çıkış gerilimi – V
- Çıkış akımı – A
- Anlık çıkış gücü – W
- Aktarılan kapasite – Ah
Gerilim için 0.01V, akım için 0.001A gösterim çözünürlüğü sunması, hassas ayar ve ölçüm gerektiren çalışmalarda kullanım kolaylığı sağlar.

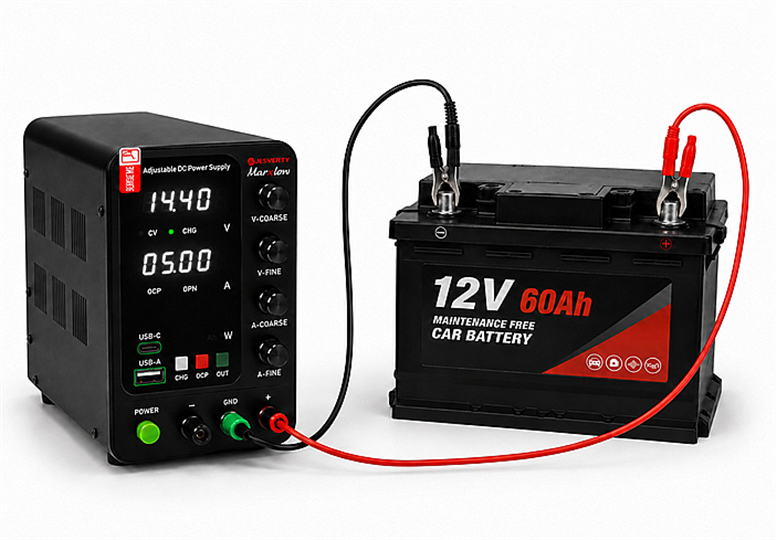

Akıllı akü ve batarya şarj modu
Cihaz üzerindeki CHG şarj modu, uygun şarj gerilimi ve akımı kullanıcı tarafından ayarlandıktan sonra şarj işleminin takip edilmesini sağlar. Şarj sırasında bataryaya aktarılan kapasite Ah cinsinden görüntülenebilir. Batarya dolduğunda cihaz şarjı durdurur ve CHG göstergesiyle durum bilgisi verir.
Dahili ters kutup algılama özelliği, akünün artı ve eksi terminalleri yanlış bağlandığında ekranda hata uyarısı gösterir. Bununla birlikte bağlantı her zaman çıkış kapalıyken yapılmalı ve enerji verilmeden önce kutuplar fiziksel olarak kontrol edilmelidir.
Ürün, batarya kimyasını otomatik olarak belirleyen evrensel bir şarj cihazı değildir. Kurşun-asit, lityum veya diğer şarj edilebilir bataryalarda doğru şarj gerilimi ve akımı kullanıcı tarafından batarya üreticisinin değerlerine göre ayarlanmalıdır. Lityum bataryalar uygun BMS ve koruma devresi olmadan şarj edilmemelidir.
OUTPUT çıkış kontrolü
Ön panelde bulunan OUTPUT düğmesi, cihaz açıkken DC çıkışın ayrıca açılıp kapatılmasını sağlar. Bu sayede gerilim ve akım değerleri yüke enerji vermeden önce ayarlanabilir. Devre bağlantıları tamamlandıktan ve değerler kontrol edildikten sonra çıkış etkinleştirilebilir.
Cihaz kapatıldığında ayarlanmış gerilim ve akım değerleri hafızada saklanarak bir sonraki açılışta yeniden kullanılabilir.
Koruma özellikleri
Elektronik devreleri ve güç kaynağını korumaya yardımcı olan başlıca güvenlik fonksiyonları şunlardır:
- Ayarlanabilir aşırı akım koruması – OCP
- Kısa devre koruması
- Aşırı gerilim koruması
- Aşırı sıcaklık koruması
- Akü şarjında ters bağlantı algılama
- Sigortalı AC güç girişi
- Topraklama bağlantısı
OCP etkinleştirildiğinde çıkış akımı belirlenen sınırı aşarsa veya kısa devre algılanırsa cihaz çıkışı kapatır ve uyarı verir. Sorun giderildikten sonra OUTPUT düğmesiyle çıkış yeniden etkinleştirilebilir.

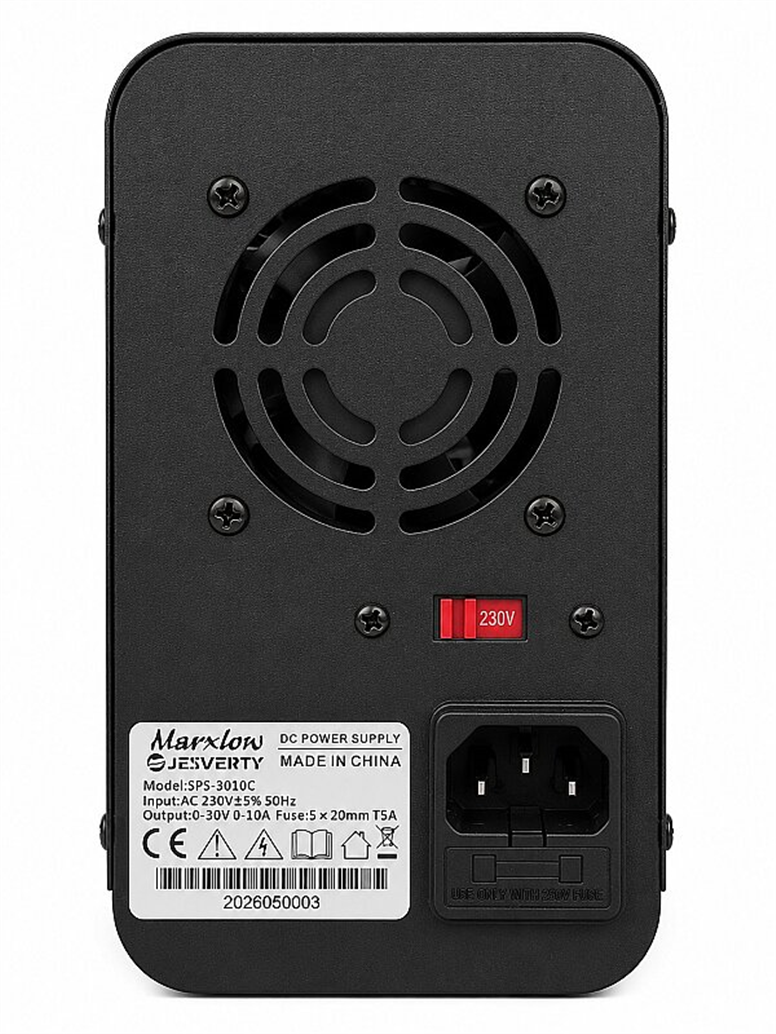

Termal kontrollü fan
Cihaz içerisinde bulunan termal kontrollü fan, soğutma ihtiyacına göre çalışarak iç sıcaklığın uygun seviyede tutulmasına yardımcı olur. Fanın sürekli yüksek devirde çalışmaması, düşük yüklerde daha sessiz kullanım sağlar. Uzun süreli ve yüksek güçlü çalışmalarda hava giriş ve çıkışlarının kapatılmaması gerekir.
USB-A ve USB Type-C çıkışları
Ön panelde bulunan USB-A ve USB Type-C çıkışları, telefon, ölçüm cihazı ve yardımcı elektronik ekipmanlara güç sağlamak için kullanılabilir. Bu bağlantılar ana ayarlanabilir çıkıştan ayrı pratik bir güç kaynağı sunar.
USB çıkışları laboratuvar çıkış terminallerinin yerine kullanılmaz. Bağlanacak cihazın ihtiyaç duyduğu USB protokolü ve güç değerleriyle uyumluluk ayrıca kontrol edilmelidir.
Kullanım Alanları
- Elektronik devre geliştirme ve test işlemleri
- Teknik servis ve tamir masaları
- Arduino, ESP32 ve Raspberry Pi projeleri
- DC motor ve fan testleri
- LED ve LED modül testleri
- Akü ve batarya şarj çalışmaları
- Otomotiv elektroniği testleri
- Haberleşme cihazlarının beslenmesi
- Ürün yaşlandırma testleri
- Okul ve laboratuvar çalışmaları
- Elektroliz ve kaplama deneyleri
- DC cihaz arıza tespiti
- Kontrollü akım gerektiren uygulamalar
Teknik Özellikler
| Özellik |
Değer |
| Model |
SPS-3010C |
| Cihaz tipi |
Ayarlanabilir anahtarlamalı DC güç kaynağı |
| Giriş gerilimi |
AC 230V ±%5, 50Hz |
| Çıkış gerilimi |
0-30V DC |
| Çıkış akımı |
0-10A |
| Maksimum çıkış gücü |
300W |
| Çalışma modları |
CV sabit gerilim / CC sabit akım |
| Şarj modu |
CHG akıllı batarya şarj modu |
| Ekran |
4 haneli dijital LED |
| Gösterilen değerler |
Voltaj, akım, güç ve kapasite |
| Gerilim gösterim çözünürlüğü |
0.01V |
| Akım gösterim çözünürlüğü |
0.001A |
| Gösterim doğruluğu |
±%0.5 + 5 dijit |
| Çıkış kontrolü |
OUTPUT açma ve kapatma düğmesi |
| Koruma |
OCP, kısa devre, aşırı gerilim ve aşırı sıcaklık |
| USB bağlantıları |
USB-A ve USB Type-C |
| Soğutma |
Termal kontrollü fan |
| Çalışma sıcaklığı |
0°C ile +40°C |
| Depolama sıcaklığı |
-10°C ile +70°C |
| Sigorta |
5×20 mm T5A |
| Yaklaşık ölçüler |
200 × 90 × 160 mm |
| Yaklaşık ağırlık |
1.13 kg |

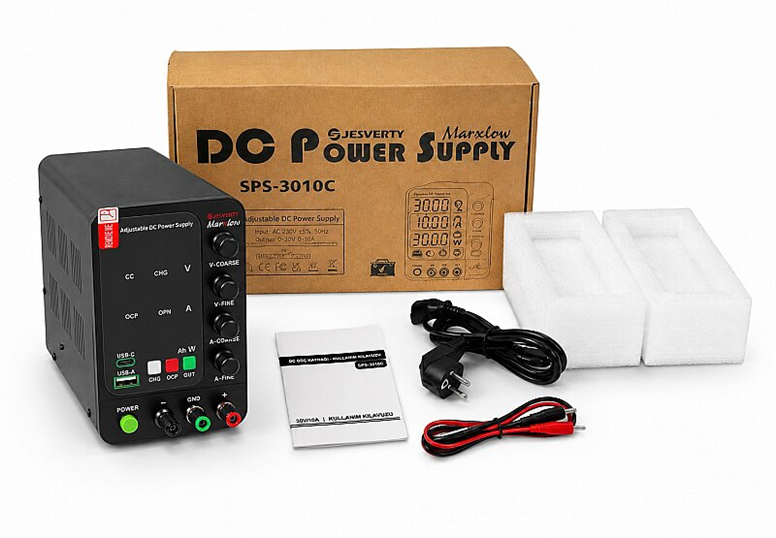

Kutu İçeriği
- 1 adet SPS-3010C ayarlanabilir DC güç kaynağı
- 1 adet AC güç kablosu
- 1 adet DC çıkış test kablosu
- 1 adet Türkçe kullanım kılavuzu
Güvenli Kullanım Uyarıları
- Yük bağlanmadan önce gerilim ve akım sınırı ayarlanmalıdır.
- Bağlantılar OUTPUT kapalı durumdayken yapılmalıdır.
- Akü şarjında artı ve eksi kutuplar mutlaka kontrol edilmelidir.
- Şarj değerleri batarya üreticisinin belirttiği sınırlara göre ayarlanmalıdır.
- Lityum bataryalar uygun BMS olmadan şarj edilmemelidir.
- Cihaz şarj işlemi sırasında uzun süre gözetimsiz bırakılmamalıdır.
- Havalandırma kanalları ve fan çıkışı kapatılmamalıdır.
- Cihaz kuru, havalandırılan ve yanıcı maddelerden uzak bir ortamda kullanılmalıdır.
- Topraklı elektrik prizi kullanılmalıdır.
- Cihazın içerisinde tehlikeli şebeke gerilimi bulunduğundan kasa açılmamalıdır.
- Sigorta yalnızca aynı tip ve değerdeki sigortayla değiştirilmelidir.
