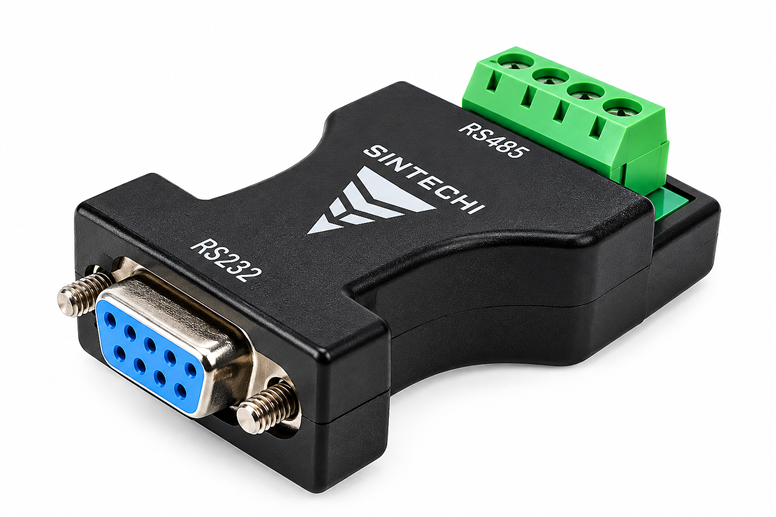

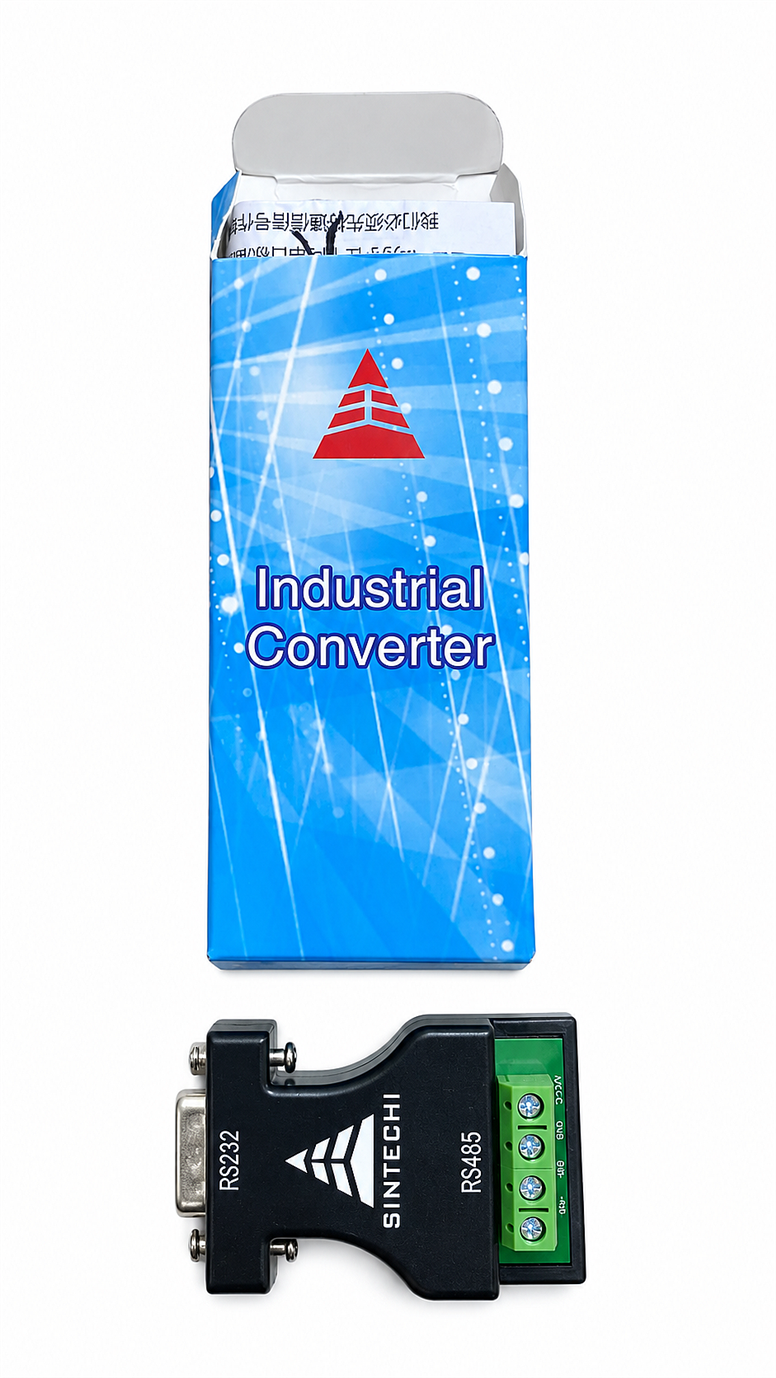

DB9 dişi RS232–RS485 dönüştürücü, farklı elektriksel seri arayüz kullanan cihazlar arasında bağlantı kurmak için kullanılır. DB9 tarafı RS232 bağlantısına, klemens tarafı uygun RS485 hatlarına yöneliktir. Dönüştürücü, haberleşme protokolünü kendiliğinden değiştirmez; iki cihazın veri biçimi ve yazılım protokolü uyumlu olmalıdır.
A ve B işaretleri üreticiler arasında farklı tanımlanabildiğinden karşı cihazın bağlantı belgesi esas alınmalıdır. Uygun bükümlü çift kablo, düzenli hat topolojisi ve gerektiğinde uçlandırma dirençleri iletişimin güvenilirliğini artırır. Kablo uzunluğu için veri hızı ve ortam bilinmeden kesin mesafe verilmemelidir.
DB9 dişi bağlantının karşı cihaza fiziksel olarak uyması, RX/TX ve ortak referans uçlarının doğru eşleştiğini tek başına göstermez. Düz veya çapraz bağlantı ihtiyacı cihaz belgelerinden kontrol edilir. TTL UART uçları doğrudan RS232 bağlantısı olarak kullanılmamalıdır.
Modbus RTU gibi bir uygulamada baud hızı, parite, dur biti ve cihaz adresi yazılımdan ayarlanır. Dönüştürücü bu ayarları otomatik olarak oluşturmaz. Yanıt alınmadığında kablolamaya ek olarak cihazın protokol ve adres ayarları da incelenmelidir.
Veri bağlantısının iki ucunda hangi cihazların bulunduğu ve aralarında hangi elektriksel arayüzün kullanıldığı belirlenmelidir. Aynı haberleşme amacıyla kullanılan bağlantılar her zaman aynı gerilim seviyesinde çalışmaz. Pin isimleri ve bağlantı yönleri, cihazın kendi işaretlerinden kontrol edilir. Bir uç gönderici, diğeri alıcı olacak şekilde gereken eşleşme yapılır; ortak referans gereksinimi arayüzün yapısına göre değerlendirilir. Kablo veya modül bağlanmadan önce güç kapatılması, yanlış temas sırasında oluşabilecek sorunları azaltır. Daha sonra düşük veri hacimli basit bir iletişim denemesiyle bağlantının doğru olduğu doğrulanabilir.
