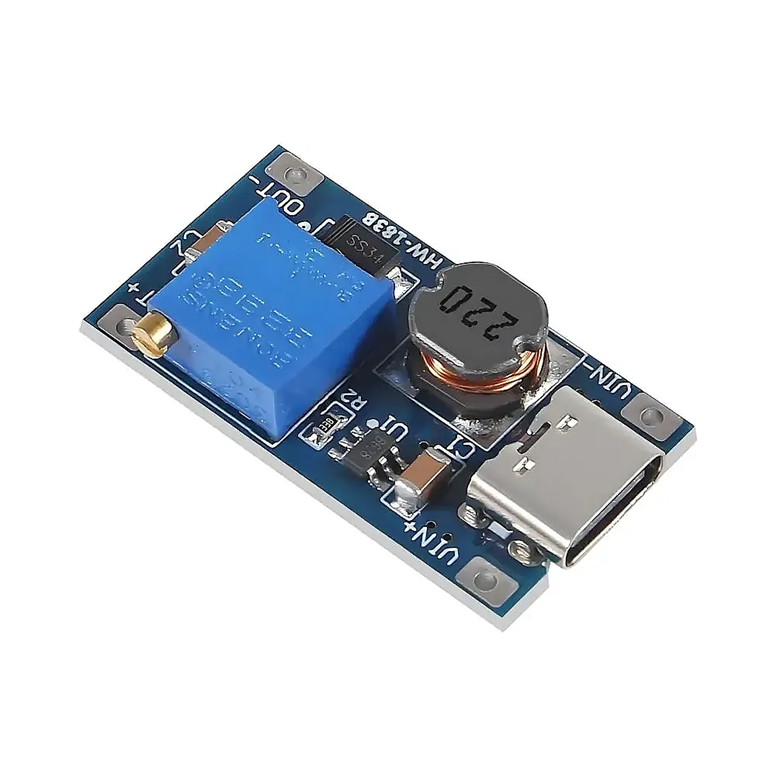

MT3608 Type-C DC-DC Ayarlanabilir Voltaj Yükseltici Modül – 2A Step-Up Boost Dönüştürücü
MT3608 Type-C yükseltici modül, uygun düşük DC gerilimden daha yüksek bir çıkış gerilimi elde etmek için kullanılan ayarlanabilir boost devresidir. Trimpot üzerinden çıkış seviyesi ayarlanabilir. Sensör, yardımcı devre veya prototip beslemesinde giriş ve çıkış gücü birlikte hesaplanarak kullanılmalıdır.
Teknik özellikler
- Dönüştürücü: MT3608
- Topoloji: Boost, gerilim yükseltici
- Ayar: Trimpot
- Giriş konnektörü: Type-C
- Entegre giriş aralığı: 2–24 V; kartın giriş yolu ve bileşenleri ayrıca dikkate alınmalıdır
- Entegre anahtarlama frekansı: 1.2 MHz
- Akım değerlendirmesi: 2 A sınıfı ifadesi her çıkış geriliminde sürekli 2 A garantisi değildir
- Çıkış üst sınırı: Bu kart varyantı için doğrulanmış kesin üst sınır belirtilmemiştir
Giriş akımı neden artar?
Gerilim yükseltilirken gerekli enerji giriş kaynağından alınır. Çıkış gerilimi arttığında aynı çıkış akımını sağlamak için girişte daha fazla akım gerekir; devre kayıpları bu ihtiyacı artırır. Bu nedenle düşük akımlı bir USB kaynağından yüksek gerilimde sınırsız güç elde edilemez.
Trimpot ayarı
Yük bağlanmadan önce çıkış gerilimi bir multimetreyle ölçülmelidir. Trimpot yavaşça ayarlanıp hedef gerilim doğrulandıktan sonra yük eklenir. Yük altında gerilim düşüyorsa kaynağın akım kapasitesi, bağlantı direnci ve modülün ısınması kontrol edilmelidir.
Type-C ve giriş gerilimi
Type-C soket, kendiliğinden USB Power Delivery tetikleme desteği anlamına gelmez. MT3608 entegresinin 2–24 V çalışma aralığı, Type-C portuna bu aralıktaki her gerilimin uygulanabileceği şeklinde yorumlanmamalıdır. Kullanılan kartın giriş yolu ve bileşen işaretleri esas alınmalıdır.
Yükseltici olarak kullanım
Bu devre bir düşürücü regülatör yerine seçilmemelidir. Çıkışın girişten düşük tutulmasını gerektiren uygulamada farklı bir topoloji gerekir. Motor veya ani akım çeken yüklerde yalnızca normal çalışma akımı değil başlangıç ihtiyacı da değerlendirilmelidir.
Güç kaynağı ve yük hesabı
Beslenecek devrenin normal çalışma akımıyla açılışta çektiği akım aynı olmayabilir. Güç planlamasında bu iki durum ayrı değerlendirilir. Kaynağın gerilimi uygun olsa bile akım kapasitesi yetersizse çıkış düşebilir veya sistem yeniden başlayabilir. Güç hesabında watt, volt ve amper birbirinden farklı büyüklüklerdir; uygun çalışma noktasında güç gerilim ile akımın çarpımıdır. Birden fazla yük aynı kaynağa bağlandığında toplam ihtiyaç dikkate alınmalıdır. Kaynağın etiketteki üst değeri, her kablo ve bağlantının da aynı yükü taşıyabileceği anlamına gelmez.
Bağlantı ve ilk ölçüm
Kart üzerindeki giriş, çıkış, artı ve eksi işaretleri okunarak bağlantı planı hazırlanır. Kablo rengi tek başına polariteyi doğrulamaz. İlk enerjilendirmeden önce kısa devre ve ters bağlantı kontrolü yapılır. Ayarlanabilir çıkış bulunan devrelerde yük bağlanmadan hedef gerilim ölçülür; sabit çıkışlı devrelerde de çıkışın beklenen seviyede olduğu doğrulanır. Yük eklendikten sonra ölçümün tekrarlanması, boşta görünmeyen gerilim düşümlerini ortaya çıkarabilir. İnce, uzun veya gevşek bağlantılar güç kaybına ve yerel ısınmaya neden olabileceğinden bağlantı kalitesi göz ardı edilmemelidir.
Sürekli kullanım ve ısınma
Elektronik güç devreleri çalışırken kayıp enerji ısıya dönüşür. Masa üzerinde kısa süre çalışan bir kart, havasız bir kutuda uzun süre aynı yükü taşıyamayabilir. Kullanım akımı belirlenirken ortam sıcaklığı, hava akışı ve çevredeki diğer ısı kaynakları değerlendirilir. Kartın üst akım sınıfı ile sürekli çalışma kapasitesi aynı kavram değildir. Yük kademeli artırılarak gerilim kararlılığı ve sıcaklık davranışı izlenebilir. Belirgin koku, kararma veya anormal ısınma gözlenirse güç kesilip bağlantı ve yük koşulları incelenmelidir. Koruma özelliği bulunması, bütün yanlış bağlantıların zarar vermeden atlatılacağını garanti etmez.
