Matek PDB-XT60 w/ BEC 5V & 12V ESC Güç Dağıtım Kartı

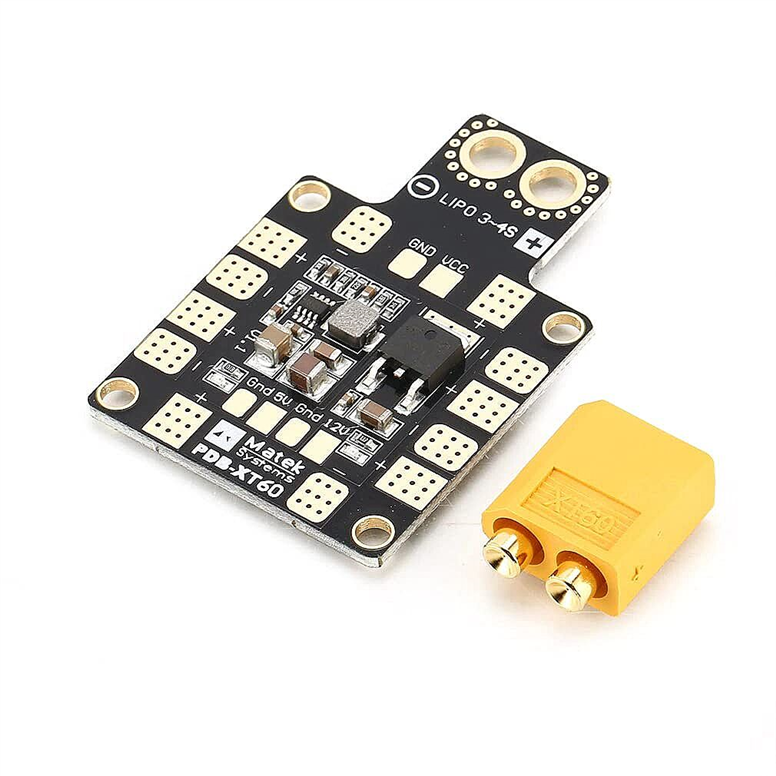

Matek PDB-XT60 güç dağıtım kartı, çok rotorlu sistemlerde batarya enerjisini ESC bağlantılarına dağıtmak ve yardımcı elektronikler için besleme sağlamak amacıyla kullanılır. XT60 giriş yapısı, altı çift ESC lehim alanı ve 5 V ile 12 V BEC çıkışları bulunur. İki BEC çıkışının akım kapasitesi ve çalışma yöntemi farklı olduğundan bağlı donanımın ihtiyacı ayrı ayrı hesaplanmalıdır.
Teknik özellikler
- Giriş: 9–18 V DC, 3S–4S LiPo
- ESC dağıtımı: 6 çift bağlantı alanı
- ESC sürekli akım: 4 çıkışta 25 A veya 6 çıkışta 15 A; üretici koşulları
- ESC kısa süreli akım: 4 × 30 A veya 6 × 20 A, dakikada en fazla 10 saniye
- 5 V BEC: 5.0 ±0.1 V, sürekli 2 A
- 5 V BEC kısa süreli: 2.5 A, dakikada en fazla 10 saniye
- 12 V BEC: 12 ±0.3 V; regüle çalışma için 13–18 V giriş
- 12 V BEC akımı: Sürekli 0.5 A; 0.8 A dakikada en fazla 5 saniye
- 3S ile 12 V çıkışı: Yaklaşık batarya gerilimi eksi 1 V; sabit 12 V değildir
- Kart ölçüsü: XT60 hariç 36 × 50 × 4 mm
- Montaj aralığı: 30.5 × 30.5 mm; 3 mm delik

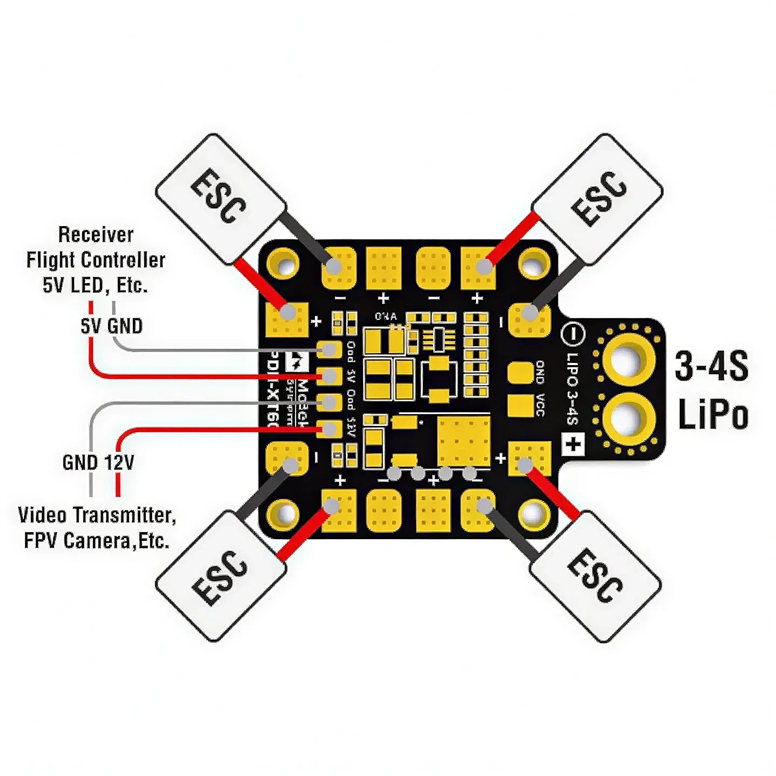

5 V ve 12 V çıkışların farkı
5 V bölümü anahtarlamalı düşürücü, 12 V bölümü lineer regülatör yapısındadır. 12 V hattında oluşan ısınma giriş gerilimi ile yük akımına bağlıdır. 3S batarya kullanıldığında bu hattın çıkışı sabit 12 V tutulamaz; kamera veya video vericisinin kabul ettiği gerilim aralığı kontrol edilmelidir.
Sürekli ve kısa süreli akım
Kısa süreli akım değerleri devamlı kullanım hedefi olarak alınmamalıdır. ESC çıkışları için verilen dört ve altı bağlantılı değerler alternatif çalışma koşullarıdır; birbirine eklenerek daha yüksek toplam akım iddiası oluşturulamaz. Batarya, XT60 bağlantısı, kablo ve lehimlerin kapasitesi de sistemin sınırını belirler.

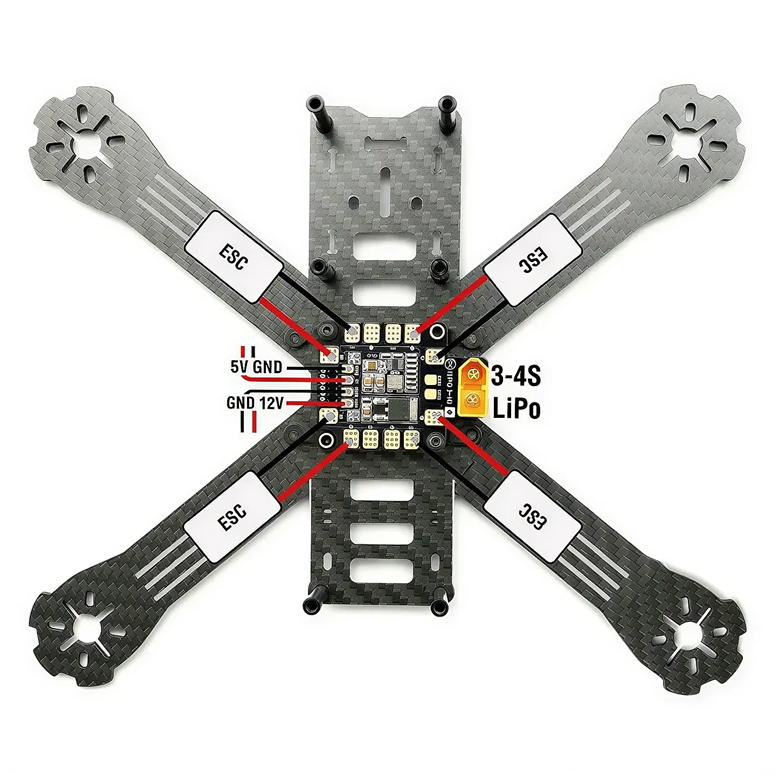

Montaj ve güç planlaması
Kart ile iletken şasi arasında uygun mesafe bırakılmalıdır. ESC ve yardımcı donanım bağlantıları polarite kontrolünden sonra yapılmalı; lehim artıkları temizlenmelidir. İlk enerjilendirmede motorların beklenmedik çalışmasına karşı pervaneler takılı olmamalıdır. BEC çıkışına bağlanan tüm cihazların birlikte çektiği akım hesaplanmalıdır.
Güç kaynağı ve yük hesabı
Beslenecek devrenin normal çalışma akımıyla açılışta çektiği akım aynı olmayabilir. Güç planlamasında bu iki durum ayrı değerlendirilir. Kaynağın gerilimi uygun olsa bile akım kapasitesi yetersizse çıkış düşebilir veya sistem yeniden başlayabilir. Güç hesabında watt, volt ve amper birbirinden farklı büyüklüklerdir; uygun çalışma noktasında güç gerilim ile akımın çarpımıdır. Birden fazla yük aynı kaynağa bağlandığında toplam ihtiyaç dikkate alınmalıdır. Kaynağın etiketteki üst değeri, her kablo ve bağlantının da aynı yükü taşıyabileceği anlamına gelmez.
Bağlantı ve ilk ölçüm
Kart üzerindeki giriş, çıkış, artı ve eksi işaretleri okunarak bağlantı planı hazırlanır. Kablo rengi tek başına polariteyi doğrulamaz. İlk enerjilendirmeden önce kısa devre ve ters bağlantı kontrolü yapılır. Ayarlanabilir çıkış bulunan devrelerde yük bağlanmadan hedef gerilim ölçülür; sabit çıkışlı devrelerde de çıkışın beklenen seviyede olduğu doğrulanır. Yük eklendikten sonra ölçümün tekrarlanması, boşta görünmeyen gerilim düşümlerini ortaya çıkarabilir. İnce, uzun veya gevşek bağlantılar güç kaybına ve yerel ısınmaya neden olabileceğinden bağlantı kalitesi göz ardı edilmemelidir.
Sürekli kullanım ve ısınma
Elektronik güç devreleri çalışırken kayıp enerji ısıya dönüşür. Masa üzerinde kısa süre çalışan bir kart, havasız bir kutuda uzun süre aynı yükü taşıyamayabilir. Kullanım akımı belirlenirken ortam sıcaklığı, hava akışı ve çevredeki diğer ısı kaynakları değerlendirilir. Kartın üst akım sınıfı ile sürekli çalışma kapasitesi aynı kavram değildir. Yük kademeli artırılarak gerilim kararlılığı ve sıcaklık davranışı izlenebilir. Belirgin koku, kararma veya anormal ısınma gözlenirse güç kesilip bağlantı ve yük koşulları incelenmelidir. Koruma özelliği bulunması, bütün yanlış bağlantıların zarar vermeden atlatılacağını garanti etmez.
