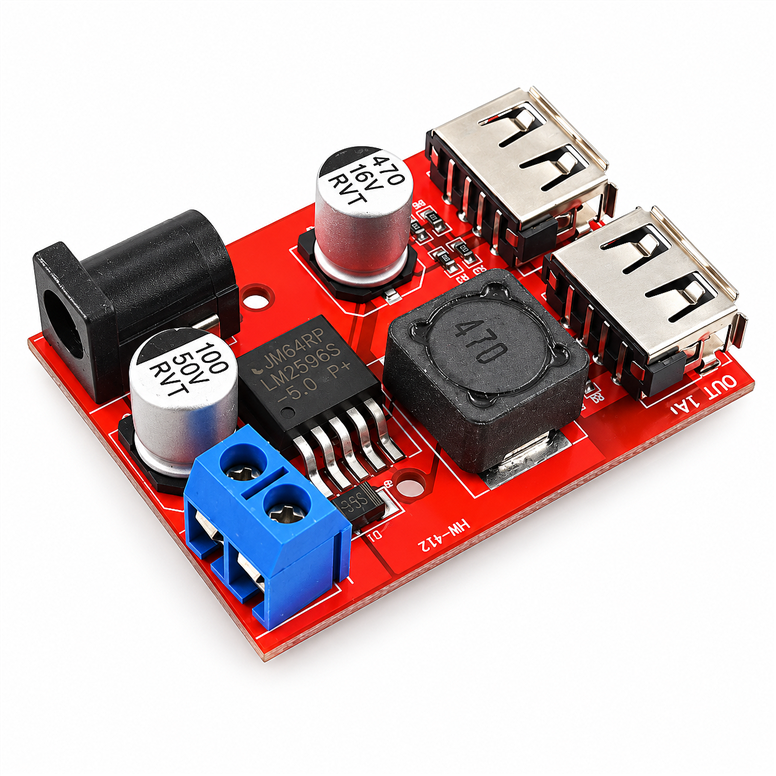

LM2596S Çift USB DC-DC Voltaj Düşürücü – 6-40V Giriş, 5V 3A Sabitleyici Güç Modülü
LM2596S çift USB düşürücü modül, uygun bir DC kaynaktan 5 V USB beslemesi elde etmek için kullanılır. İki USB çıkışı, 5 V ile çalışan yardımcı elektroniklerin ortak bir dönüştürücü üzerinden beslenmesini sağlar. Ürün bir buck devresidir; düşük giriş gerilimini yükseltmez ve iki port için belirtilen akımın nasıl paylaşıldığı toplam yük hesabında dikkate alınmalıdır.
Teknik özellikler
- Dönüştürücü: LM2596S tabanlı buck
- Belirtilen kart giriş aralığı: 6–40 V DC
- Çıkış: 5 V DC
- USB çıkışı: 2 adet
- Ürün akım sınıfı: 3 A toplam sınıf; port başına 3 A değildir
- Akım koşulu: Gerçek sürekli kapasite soğutma ve kart bileşenlerine bağlıdır
- Dönüşüm türü: Gerilim düşürme
İki USB çıkışında yük paylaşımı
Bağlı iki cihazın çektiği akımlar birlikte değerlendirilmelidir. Bir portta yüksek yük bulunması diğer portun gerilim kararlılığını etkileyebilir. Ürün adındaki 3 A ifadesi, her iki çıkıştan aynı anda ayrı ayrı 3 A alınabileceği anlamına gelmez.
Giriş sınırları
Kaynakta 6–40 V aralığı belirtilir; girişteki dalgalanma ve geçici yükselmeler de kartın bileşen sınırları içinde kalmalıdır. Alt sınıra yakın girişte, yük ve devre kayıpları nedeniyle 5 V regülasyonu korunamayabilir. Çıkış gerilimi yük bağlandıktan sonra da ölçülmelidir.
USB besleme ve hızlı şarj
USB soket bulunması, Power Delivery veya farklı hızlı şarj protokollerinin desteklendiğini göstermez. Bu ürünün temel görevi 5 V besleme sağlamaktır. Daha yüksek gerilim isteyen cihazlarda protokol ve güç gereksinimi ayrıca karşılanmalıdır.
Isıl tasarım
Düşürücü verimi yüzde yüz olmadığından kartta ısı oluşur. Kapalı kutu, yetersiz hava akışı ve ince kablolar yüksek yükte sorun oluşturabilir. Tasarım akımı belirlenirken yalnızca entegre adı değil kartın yük altında ölçülen davranışı dikkate alınmalıdır.
Güç kaynağı ve yük hesabı
Beslenecek devrenin normal çalışma akımıyla açılışta çektiği akım aynı olmayabilir. Güç planlamasında bu iki durum ayrı değerlendirilir. Kaynağın gerilimi uygun olsa bile akım kapasitesi yetersizse çıkış düşebilir veya sistem yeniden başlayabilir. Güç hesabında watt, volt ve amper birbirinden farklı büyüklüklerdir; uygun çalışma noktasında güç gerilim ile akımın çarpımıdır. Birden fazla yük aynı kaynağa bağlandığında toplam ihtiyaç dikkate alınmalıdır. Kaynağın etiketteki üst değeri, her kablo ve bağlantının da aynı yükü taşıyabileceği anlamına gelmez.
Bağlantı ve ilk ölçüm
Kart üzerindeki giriş, çıkış, artı ve eksi işaretleri okunarak bağlantı planı hazırlanır. Kablo rengi tek başına polariteyi doğrulamaz. İlk enerjilendirmeden önce kısa devre ve ters bağlantı kontrolü yapılır. Ayarlanabilir çıkış bulunan devrelerde yük bağlanmadan hedef gerilim ölçülür; sabit çıkışlı devrelerde de çıkışın beklenen seviyede olduğu doğrulanır. Yük eklendikten sonra ölçümün tekrarlanması, boşta görünmeyen gerilim düşümlerini ortaya çıkarabilir. İnce, uzun veya gevşek bağlantılar güç kaybına ve yerel ısınmaya neden olabileceğinden bağlantı kalitesi göz ardı edilmemelidir.
