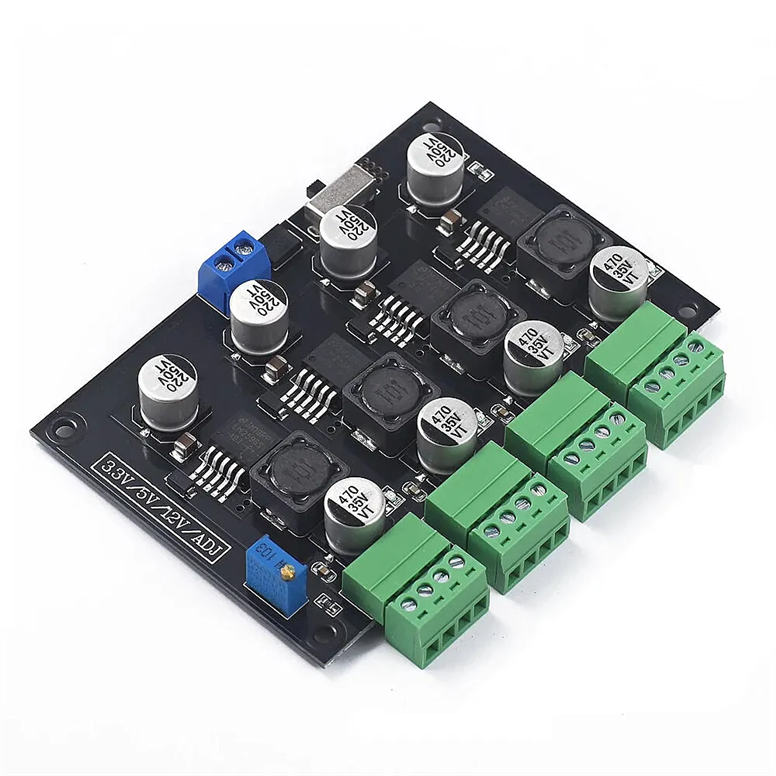

LM2596 4 Çıkışlı DC-DC Voltaj Düşürücü Güç Kaynağı Modülü – 3.3V / 5V / 12V / Ayarlanabilir Çıkış
LM2596 tabanlı çok çıkışlı düşürücü güç modülü, bir prototipte farklı besleme seviyelerine ihtiyaç duyulduğunda kullanılabilir. 3.3 V, 5 V, 12 V ve ayarlanabilir çıkış bağlantıları, uyumlu DC kaynaktan çeşitli devrelerin beslenmesine yönelik bir yapı sunar. Çıkışların kullanılabilirliği, giriş gerilimi ve kartın yük koşullarıyla birlikte değerlendirilmelidir.
Teknik özellikler
- Dönüştürücü ailesi: LM2596
- Çıkış seçenekleri: 3.3 V, 5 V, 12 V ve ayarlanabilir çıkış
- Ayar: Trimpot
- Bağlantı: Klemensler
- Topoloji: Gerilim düşürücü, buck
- Kart akım sınırı: Çıkış başına doğrulanmış sürekli akım belirtilmemiştir
- Giriş sınırı: Kart bileşenleri esas alınmalıdır; entegre sınırı bütün karta otomatik uygulanmaz
Düşürücü yapının sınırı
Buck devresi çıkış gerilimini girişin üstüne çıkaramaz. 12 V çıkışın düzenli çalışması için girişin, devrenin ihtiyaç duyduğu payla birlikte yeterince yüksek olması gerekir. Düşük giriş kullanıldığında üzerinde 12 V yazan çıkıştan her koşulda 12 V alınacağı varsayılmamalıdır.
Ayarlanabilir çıkışı hazırlama
Trimpot çevrilmeden önce bağlı yük ayrılmalıdır. Çıkış multimetreyle ölçülerek hedef gerilime ayarlanır, ardından yük bağlanır ve ölçüm tekrarlanır. Trimpotun dönüş yönü veya başlangıç konumu üzerinden gerilim tahmin edilmemelidir.
Çoklu çıkışlarda güç hesabı
Her çıkışa bağlanan yükün akımı ve gücü ayrı hesaplanmalıdır. Aynı kart üzerindeki çıkışlar giriş kaynağını ve ısıl ortamı paylaşabilir. LM2596 adındaki entegre için bilinen akım değeri, dört çıkışın her birinden aynı anda o akımın alınabileceğini kanıtlamaz.
Prototip kullanım örneği
Farklı gerilim isteyen bir kontrol kartı, sensör ve yardımcı devre için bağlantı planı hazırlanabilir. Her cihazın besleme toleransı, ortak toprak gereksinimi ve açılış akımı kontrol edilir. Analog ölçümlerde güç devresinin anahtarlama gürültüsünün etkisi ayrıca değerlendirilmelidir.
Bağlantı düzeni
Çıkışlar etiketlenerek yanlış gerilimdeki klemense bağlantı riski azaltılabilir. Kablo uçlarında açıkta kalan iletken bırakılmamalı ve klemensler uygun şekilde sıkılmalıdır. Modül, yalıtılmış ve hava akışı bulunan bir alana sabitlenerek kullanılmalıdır.
Güç kaynağı ve yük hesabı
Beslenecek devrenin normal çalışma akımıyla açılışta çektiği akım aynı olmayabilir. Güç planlamasında bu iki durum ayrı değerlendirilir. Kaynağın gerilimi uygun olsa bile akım kapasitesi yetersizse çıkış düşebilir veya sistem yeniden başlayabilir. Güç hesabında watt, volt ve amper birbirinden farklı büyüklüklerdir; uygun çalışma noktasında güç gerilim ile akımın çarpımıdır. Birden fazla yük aynı kaynağa bağlandığında toplam ihtiyaç dikkate alınmalıdır. Kaynağın etiketteki üst değeri, her kablo ve bağlantının da aynı yükü taşıyabileceği anlamına gelmez.
Bağlantı ve ilk ölçüm

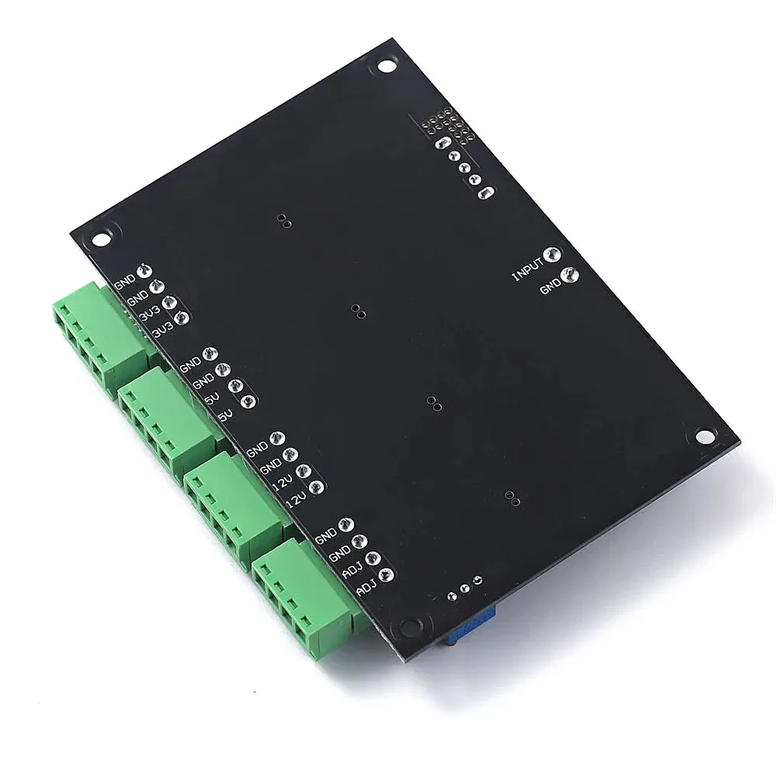

Kart üzerindeki giriş, çıkış, artı ve eksi işaretleri okunarak bağlantı planı hazırlanır. Kablo rengi tek başına polariteyi doğrulamaz. İlk enerjilendirmeden önce kısa devre ve ters bağlantı kontrolü yapılır. Ayarlanabilir çıkış bulunan devrelerde yük bağlanmadan hedef gerilim ölçülür; sabit çıkışlı devrelerde de çıkışın beklenen seviyede olduğu doğrulanır. Yük eklendikten sonra ölçümün tekrarlanması, boşta görünmeyen gerilim düşümlerini ortaya çıkarabilir. İnce, uzun veya gevşek bağlantılar güç kaybına ve yerel ısınmaya neden olabileceğinden bağlantı kalitesi göz ardı edilmemelidir.
Sürekli kullanım ve ısınma
Elektronik güç devreleri çalışırken kayıp enerji ısıya dönüşür. Masa üzerinde kısa süre çalışan bir kart, havasız bir kutuda uzun süre aynı yükü taşıyamayabilir. Kullanım akımı belirlenirken ortam sıcaklığı, hava akışı ve çevredeki diğer ısı kaynakları değerlendirilir. Kartın üst akım sınıfı ile sürekli çalışma kapasitesi aynı kavram değildir. Yük kademeli artırılarak gerilim kararlılığı ve sıcaklık davranışı izlenebilir. Belirgin koku, kararma veya anormal ısınma gözlenirse güç kesilip bağlantı ve yük koşulları incelenmelidir. Koruma özelliği bulunması, bütün yanlış bağlantıların zarar vermeden atlatılacağını garanti etmez.
Montaj ve uygulama uyumu
Modülün iletken alt yüzeyi metal bir yüzeye doğrudan temas etmemelidir. Kablolar çekildiğinde lehim alanlarına kuvvet gelmeyecek bir sabitleme yapılabilir. Hassas analog devreler veya haberleşme hatlarıyla aynı kutuda kullanılacaksa güç kablolarının yerleşimi düzenlenmelidir. Çıkış gerilimi uygun görünse bile dalgalanma veya kısa süreli değişimler bağlı yükü etkileyebilir. Bu nedenle son devreyle yapılan çalışma testi, yalnızca boşta gerilim ölçümünün tamamlayıcısıdır. Kullanılacak yükün kabul ettiği gerilim aralığı ve bağlantı biçimi bu ürünün doğrulanmış özellikleriyle eşleştirilmelidir.
