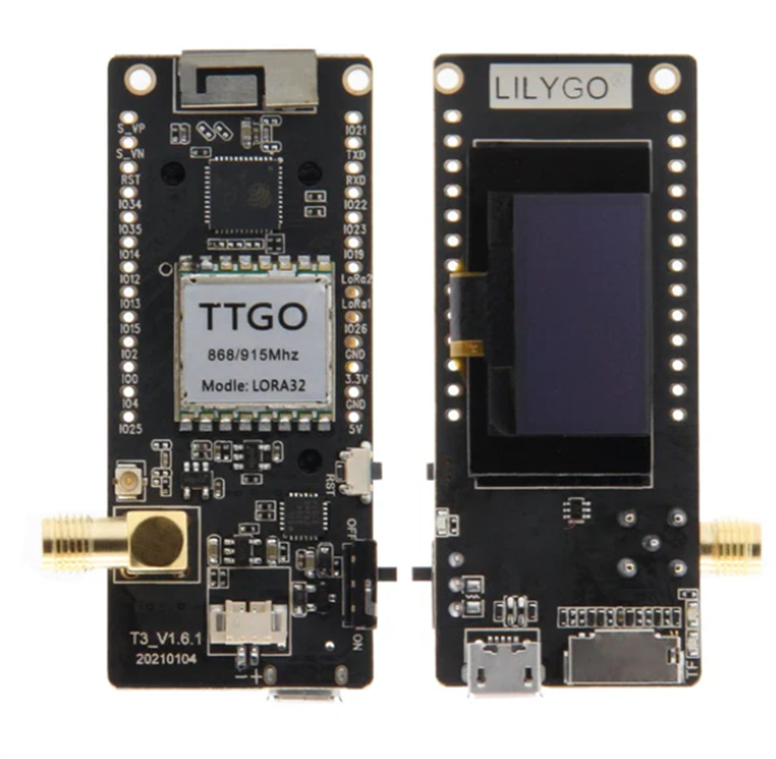

LILYGO T3 LoRa32 V1.6.1, uzun mesafeli ve düşük güç tüketimli kablosuz haberleşme projeleri için geliştirilmiş, ESP32 tabanlı çok yönlü bir LoRa geliştirme kartıdır. Kart üzerinde ESP32 mikrodenetleyici, SX1276 veya SX1278 LoRa haberleşme modülü, 0,96 inç OLED ekran, microSD kart yuvası, Wi-Fi ve Bluetooth bağlantısı bir arada bulunur.
Ürün; IoT sistemleri, uzaktan sensör takibi, telemetri, çevresel ölçüm istasyonları, tarımsal otomasyon, bina otomasyonu, kablosuz veri aktarımı, LoRaWAN uç cihazları ve noktadan noktaya LoRa haberleşme projeleri için kullanılabilir.
ESP32’nin işlem gücü ile LoRa teknolojisinin uzun mesafeli haberleşme avantajını birleştiren LILYGO T3 LoRa32, verileri LoRa üzerinden uzak bir noktaya aktarabilir, Wi-Fi üzerinden internet bağlantısı kurabilir ve Bluetooth üzerinden yakın mesafeli cihazlarla iletişim sağlayabilir.

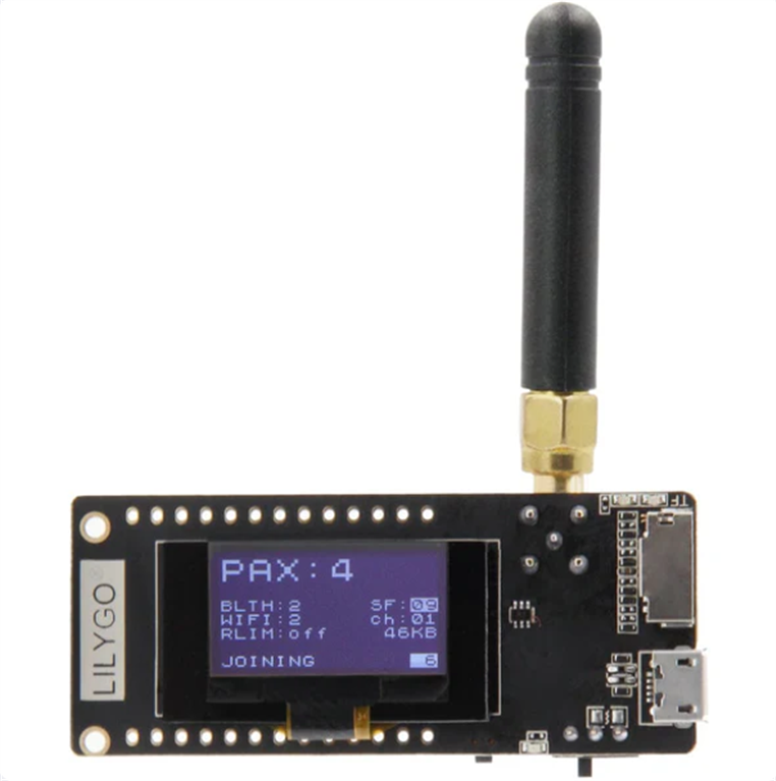

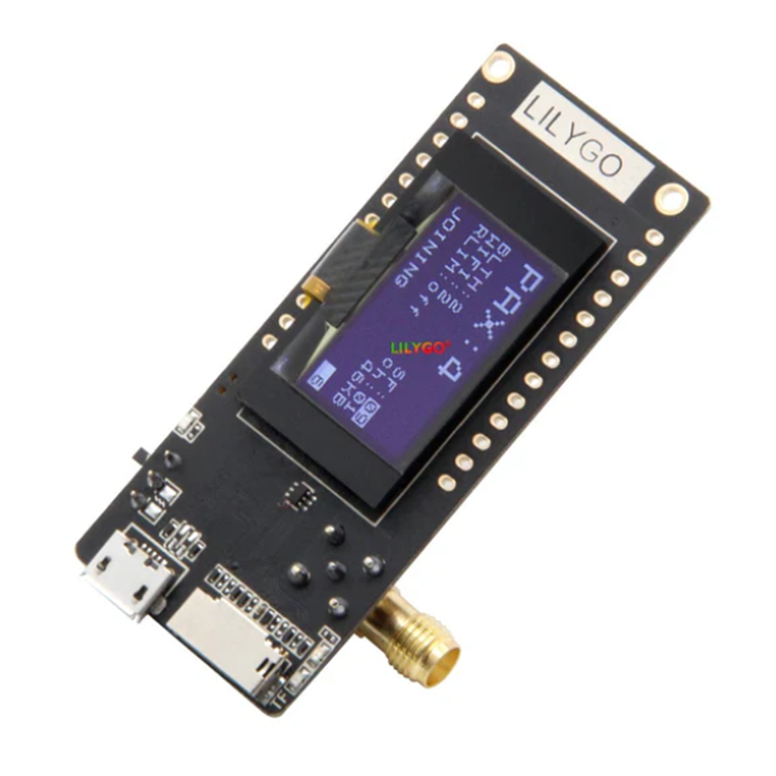

Kart üzerinde bulunan 0,96 inç 128×64 piksel SSD1306 OLED ekran; sensör değerlerinin, sinyal seviyesinin, bağlantı durumunun, pil seviyesinin ve sistem mesajlarının harici bir ekran gerektirmeden görüntülenmesini sağlar.
Ürünün frekans seçeneğine göre LoRa haberleşme entegresi değişmektedir:
Kullanılacak frekans versiyonu, uygulamanın gerçekleştirileceği ülkenin frekans düzenlemelerine ve projede kullanılacak diğer LoRa cihazlarının çalışma frekansına uygun seçilmelidir.
Marka: LILYGO Model: T3 LoRa32 V1.6.1 Diğer model tanımı: LoRa32 V2.1.6 Mikrodenetleyici: ESP32 İşlemci mimarisi: Xtensa LX6 çift çekirdek Flash hafıza: 4 MB Wi-Fi: 2,4 GHz Wi-Fi Bluetooth: Bluetooth 4.2 ve BLE LoRa entegresi: SX1276 veya SX1278 LoRa frekans seçenekleri: 433 MHz / 868 MHz / 915 MHz 433 MHz versiyon: SX1278 868/915 MHz versiyon: SX1276 LoRa çıkış gücü: 14 dBm seviyesine kadar Ekran tipi: OLED Ekran boyutu: 0,96 inç Ekran çözünürlüğü: 128×64 piksel Ekran sürücüsü: SSD1306 Ekran haberleşmesi: I²C OLED I²C adresi: Genellikle 0x3C USB-seri dönüştürücü: CH9102 USB bağlantısı: Micro USB Hafıza kartı desteği: microSD/TF kart Pil girişi: 3,7 V Li-Po pil Pil konnektörü: 1,25 mm 2 pin JST GH Şarj akımı: Yaklaşık 500 mA LoRa anten bağlantısı: SMA Pin aralığı: 2,54 mm Genişleme pinleri: 2×13 pin Butonlar: RESET ve BOOT Kart ölçüleri: Yaklaşık 66 × 36 × 15 mm Programlama ortamları: Arduino IDE, PlatformIO, Visual Studio Code Desteklenen kütüphaneler: Arduino LoRa, RadioLib, U8g2, Adafruit SSD1306
OLED ekran:
microSD kart:
LoRa modülü:
Diğer bağlantılar:
LILYGO T3 LoRa32 V1.6.1 aşağıdaki projelerde kullanılabilir:
Kart, Arduino IDE ve PlatformIO kullanılarak programlanabilir. Arduino IDE içerisinde kart seçimi genel olarak ESP32 Dev Module şeklinde yapılır.
LILYGO’nun resmi GitHub deposunda aşağıdaki uygulamalar için örnek kodlar bulunmaktadır:
Bilgisayarın kartı tanıması için bazı sistemlerde CH9102 USB sürücüsünün kurulması gerekebilir.
Kart Micro USB bağlantısından veya 3,7 V Li-Po pil üzerinden çalıştırılabilir. Kart üzerinde Li-Po pil bağlantısı ve şarj özelliği bulunur.
Kart üzerinde bağımsız bir pil koruma devresi/BMS bulunmadığından, koruma devresine sahip 3,7 V Li-Po veya lityum iyon pil kullanılması önerilir.
Pil ve microSD kart pakete dahil değildir.
LoRa üzerinden yayın yapılmadan önce anten mutlaka karta bağlanmalıdır. Anten bağlı olmadan yapılan yayın işlemi LoRa RF devresinin zarar görmesine neden olabilir.
Sipariş sırasında seçilen 433 MHz, 868 MHz veya 915 MHz varyantına göre gönderim yapılır. Farklı frekansta çalışan iki LoRa cihazı doğrudan haberleşemez.
Kart üzerinde BMS bulunmadığından korumasız lityum pil kullanılması önerilmez.
Bazı durumlarda yazılım yüklemesi sırasında microSD kartın yuvasından çıkarılması gerekebilir.
