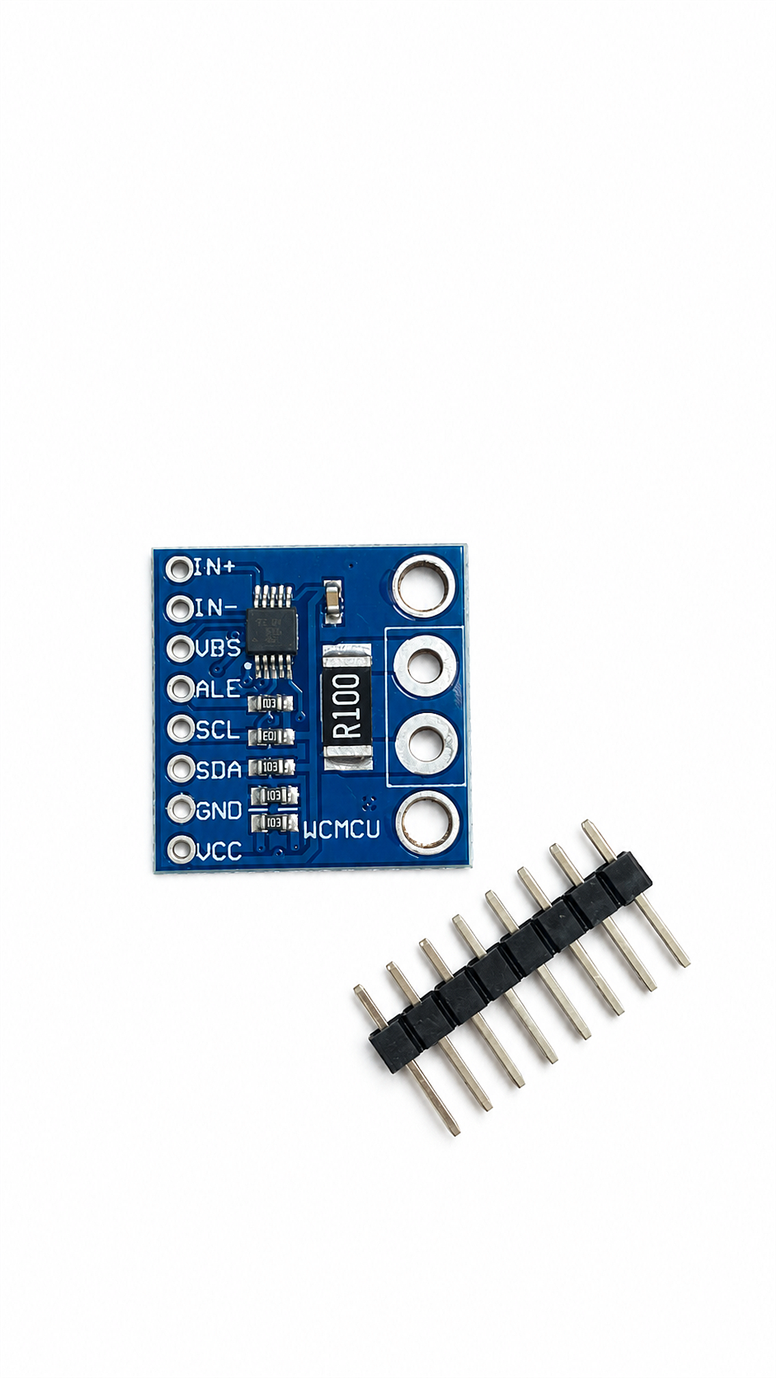

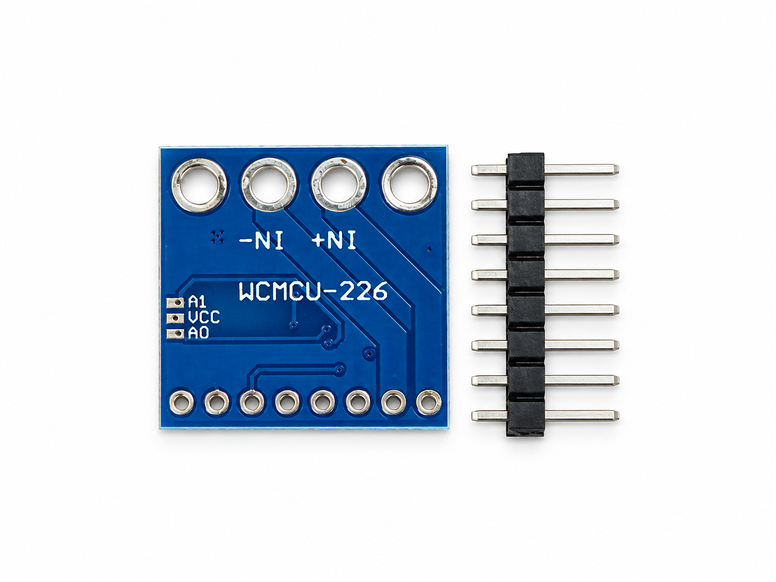

INA226 IIC İki Yönlü Voltaj Akım Güç İzleme Sensörü Modülü
INA226 ölçüm modülü, bir DC yük hattının gerilimini, akımını ve gücünü mikrodenetleyici üzerinden takip etmek için kullanılır. Şönt direncindeki gerilim farkını ve besleme hattındaki bus gerilimini dijital olarak ölçer. I²C/SMBus bağlantısı sayesinde batarya izleme, tüketim kaydı ve güç kaynağı testlerinde ölçüm sonuçlarının yazılıma aktarılmasını sağlar.
Teknik özellikler
- Ölçüm entegresi: Texas Instruments INA226
- Entegre beslemesi: 2.7–5.5 V
- Bus gerilimi ölçümü: 0–36 V
- ADC: 16 bit
- Bus çözünürlüğü: 1.25 mV/bit
- Şönt çözünürlüğü: 2.5 µV/bit
- Şönt ölçüm aralığı: Yaklaşık ±81.92 mV
- Arayüz: I²C / SMBus
- Ek işlevler: ALERT, ayarlanabilir dönüşüm süresi ve ortalama alma
- Akım sınırı: Şönt direncine, şönt gücüne ve kart yollarına bağlıdır; sabit bir amper değeri değildir
Besleme gerilimi ile ölçülen gerilimin farkı
0–36 V ölçüm aralığı, INA226 devresinin besleme pinine 36 V uygulanabileceği anlamına gelmez. Entegrenin çalışma beslemesi 2.7–5.5 V aralığındadır. Yük hattı ve kontrol devresi bağlantıları, modülün pin tanımları dikkate alınarak ayrı ayrı yapılmalıdır.
Akım kalibrasyonu
Yazılıma girilen şönt direnç değeri, kart üzerindeki gerçek dirençle eşleşmelidir. Akım, şönt geriliminin direnç değerine bölünmesiyle hesaplanır. Yanlış direnç tanımı doğru görünen ancak hatalı akım ve güç sonuçları oluşturabilir. Ölçüm sınırı yalnızca sayısal aralıkla değil, şönt üzerindeki ısınmayla da sınırlanır.
Çift yönlü ölçüm
Uygun bağlantı ve işaret yorumuyla bataryaya giren ve bataryadan çıkan akım ayırt edilebilir. Akım yönü, şönt uçlarının bağlanma biçimine göre pozitif veya negatif görünür. Şarj ve deşarj kaydı tutan bir uygulamada bu işaretin anlamı yazılımda açıkça tanımlanmalıdır.
Ortalama ve uyarı ayarı
Ortalama alma, değişken ölçümlerin daha sakin izlenmesini sağlar; buna karşılık hızlı değişimlere verilen yanıt gecikebilir. ALERT işlevi, seçilen koşullar oluştuğunda kontrol yazılımının uyarılmasına yardımcı olur. Uyarı hattı, uygun anahtarlama devresi bulunmadan yükü fiziksel olarak kesen bir koruma elemanı sayılmaz.
Ölçüm koşullarını kaydetme
Bir ölçümün anlamlı karşılaştırılması için başlangıç koşulları bilinmelidir. Kullanılan kaynak veya hücre, bağlantı noktası, yük ve test süresi not edilebilir. Farklı koşullarda alınan iki sayının farklı olması, tek başına ölçüm cihazının hatalı olduğunu göstermez. Temas direnci ve sıcaklık gibi etkenler de sonucu değiştirebilir. Aynı testi benzer koşullarda tekrarlamak, tek ölçüme göre daha açıklayıcıdır. Sonuç kaydında birimler korunmalı; volt, amper, miliamper-saat ve enerji birbirine karıştırılmamalıdır. Özellikle kapasite karşılaştırmalarında gerilim seviyesi ve bitiş koşulu belirtilmelidir.
Gösterge ile doğruluk arasındaki fark
Ekranda çok sayıda basamak görünmesi, ölçümün aynı sayıda basamakla doğru olduğu anlamına gelmez. Çözünürlük, doğruluk ve tekrarlanabilirlik farklı kavramlardır. Doğruluğu değerlendirmek için uygun bir referansla, cihazın çalışma aralığı içinde karşılaştırma yapılır. Kabloların ve temas noktalarının ölçüme etkisi dikkate alınır. Küçük değerlerde bağlantı direnci veya sıfır kayması daha belirgin olabilir. Teknik tabloda doğruluk değeri belirtilmemişse benzer görünümlü başka cihazın yüzdesi bu ürüne aktarılmamalıdır. Ölçüm sonucu, kullanılan yöntemin ve donanımın sınırları içinde yorumlanmalıdır.
Bağlantının ölçüme etkisi
Ölçülen devreye eklenen bağlantılar ideal olarak sıfır dirençli değildir. Yüksek akımda kablo ve kontaklar üzerinde oluşan gerilim düşümü büyüyebilir. Gevşek bağlantı, kararsız sonuç ve ısınma oluşturabilir. İlk testten önce kutup yönleri ve kullanılan ölçüm noktası kontrol edilir. Akım ölçümü yapılan düzeneklerde bağlantı yöntemi, gerilim ölçümünden farklı olabilir; ürünün kendi giriş ve çıkış tanımları esas alınır. Cihazın yalnızca fiziksel olarak bağlanabiliyor olması, uygulanan gerilim veya akımın uygun olduğunu kanıtlamaz. Kullanım sınırları doğrulanmadan yüksek güçlü bir test başlatılmamalıdır.
