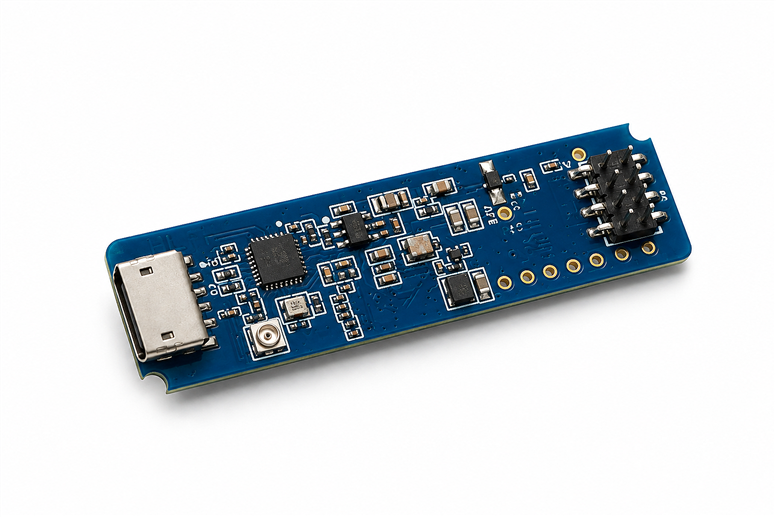

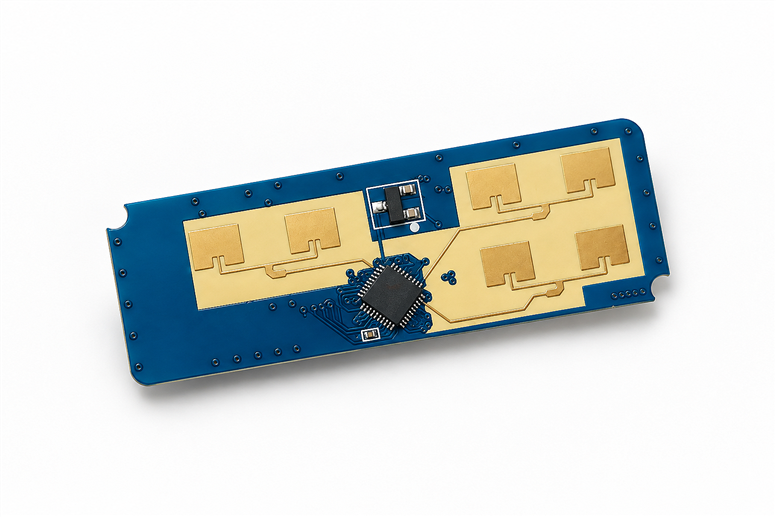

HLK-LD2450 24GHz mmWave 3 Hedef Takip Radar Sensörü – İnsan Varlık ve Konum Algılama Modülü
HLK-LD2450, 24 GHz radar kullanarak hareketli hedeflerin konum bilgisini izlemek için geliştirilmiş bir modüldür. Üç hedefe kadar takip verisi sağlayabilen yapı, yalnızca hareket var/yok bilgisi yerine hedeflerin alan içindeki konumunu değerlendiren otomasyon projelerinde kullanılabilir. UART üzerinden gelen verilerin bir mikrodenetleyici veya uygun yazılım tarafından işlenmesi gerekir.
Teknik özellikler
- Model: HLK-LD2450
- Radar bandı: 24 GHz
- Hedef takibi: En fazla 3 hareketli hedef
- Veri bağlantısı: UART
- Besleme: 5 V
- Besleme kaynağı kapasitesi: Üretici önerisine göre 200 mA üzerinde
- Tipik ortalama tüketim: Yaklaşık 120 mA; çalışma koşullarına bağlı
- Kullanım: Hareketli hedef konumu ve bölge takibi
Konum verisiyle bölge oluşturma
Hedef koordinatları, yazılım içinde belirlenen sanal bölgelerle karşılaştırılabilir. Örneğin bir giriş alanına yaklaşma ile odanın başka bir bölümündeki hareket farklı olaylar olarak değerlendirilebilir. Bölgelerin yönü, sensörün montaj yönüne ve veri protokolündeki koordinat tanımına göre ayarlanmalıdır.
LD2410B ile görev farkı
LD2450 öncelikle hareketli hedef takibine yöneliktir. Tamamen hareketsiz bir kişinin varlığını her koşulda koruyacağı varsayılmamalıdır. Oturan kişi algılama veya ışığın açık kalması gibi bir senaryoda seçilecek sensörün çalışma biçimi, gerçek kullanım koşullarında denenmelidir.
Çoklu hedef değerlendirmesi
Üç hedef desteği, her ortamda üç kişiyi hatasız sayma veya kişilerin kimliğini ayırt etme garantisi değildir. Birbirine yakın hedefler, yansımalar ve görüş alanının dışına çıkma takip sonucunu etkileyebilir. Uygulama yazılımı hedef kaybolması, yeniden oluşması ve kısa süreli veri değişimlerini ele almalıdır.
Montaj ve veri testi
Sensörün önünü metal malzemeyle kapatmak uygun değildir. Duvar, zemin ve hareketli nesnelerin etkisi kurulum alanında ölçülmelidir. UART verisi önce ham olarak gözlenip paket yapısı doğrulandıktan sonra koordinat dönüşümü, bölge kararı ve otomasyon işlevleri eklenebilir.
Algılama alanını yerinde deneme
Radarın gerçek algılama alanı, odanın geometrisi ve montaj yönüyle birlikte oluşur. Katalogdaki genel bir açıklama, her odada aynı sonucu vereceği anlamına gelmez. İlk testte hedefin farklı yönlerden yaklaşması, uzaklaşması ve algılama alanının kenarında hareket etmesi gözlenebilir. Metal eşyalar ve yansıtıcı yüzeyler sonuçları etkileyebilir. Sensör kapalı bir muhafaza içine yerleştirilecekse test son muhafazayla tekrarlanmalıdır. Montaj yerini ve yazılım ayarlarını aynı anda değiştirmek yerine sırayla denemek, hangi değişikliğin sonucu etkilediğini anlamayı kolaylaştırır.
Besleme ve veri bağlantısı
Besleme kaynağı, radarın çalışma sırasında istediği akımı kararlı biçimde sağlayabilmelidir. Uzun ve ince besleme kabloları modül girişinde gerilim düşümüne neden olabilir. Ölçüm doğrudan modülün besleme uçlarında yapılırsa kablo etkisi de görülebilir. Veri pinlerinin lojik seviyesi, besleme gerilimiyle aynı varsayılmamalıdır. Kontrol kartına bağlantıda pin işaretleri ve arayüz koşulları esas alınır. UART verisi işlenirken paket sınırları ve geçerlilik kontrol edilmelidir. Hatalı veya eksik bir paketin gerçek algılama olayı gibi kullanılmaması için yazılımda kontrol eklenebilir.
Otomasyon kararını oluşturma
Sensör verisi ile yükün açılıp kapanması arasında uygulama mantığı bulunmalıdır. Kısa süreli algılama değişimlerinde cihazın sürekli açılıp kapanmasını önlemek için gecikme veya durum filtresi kullanılabilir. Gecikmenin çok uzun tutulması da kullanım beklentisini karşılamayabilir; ayar senaryoya göre yapılır. Bir odadaki aydınlatma, kapı yaklaşım bilgisi veya bölge takibi farklı karar kuralları gerektirir. Modülün hangi bilgiyi gerçekten sağladığı teknik tablodan belirlenmeli ve yazılım bunun üzerine kurulmalıdır. Radar verisi, kişinin kimliğini veya niyetini doğrudan belirleyen bir bilgi olarak yorumlanmamalıdır.
Kontrol edilmesi gereken durumlar
Kurulum tamamlandığında boş alan, tek hedef ve beklenen en yoğun kullanım koşulları ayrı denenir. Hareketli eşya, açık kapı veya yakın başka sensörlerin etkisi gözlenebilir. Beklenmedik tetikleme varsa önce montaj ve hassasiyet ayarları değerlendirilir. Algılama olmayan durumlarda sensörün önü, yönü ve bağlantı durumu kontrol edilir. Kalıcı kullanım öncesinde gerçek ortamda yeterli süre gözlem yapmak, kısa bir masaüstü denemesinin göremediği durumları ortaya çıkarabilir. Kullanıcıya gösterilen durum bilgisi, sensörden son verinin ne zaman alındığını dikkate alacak şekilde hazırlanabilir.
