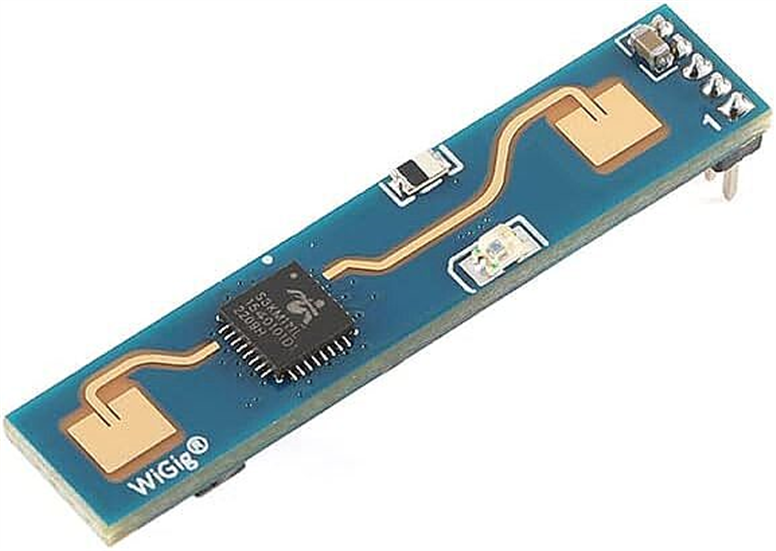

HLK-LD2410B+BLE 24Ghz Radar Hareket Algılama Sensörü

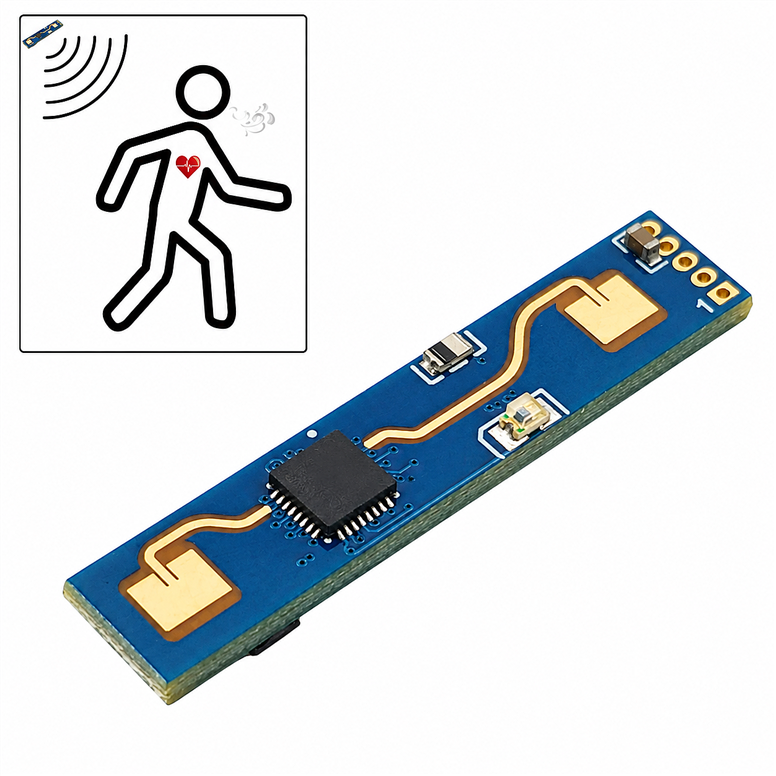

HLK-LD2410B, 24 GHz radar teknolojisiyle insan varlığını algılamak için kullanılan bir sensör modülüdür. Hareketin yanında küçük vücut hareketlerinden yararlanarak görece hareketsiz kişilerin algılanmasına yönelik uygulamalarda kullanılabilir. UART, dijital durum çıkışı ve Bluetooth üzerinden parametre ayarlama desteği, aydınlatma ve otomasyon projelerine entegrasyonu kolaylaştırır.
Teknik özellikler
- Model: HLK-LD2410B
- Algılama yöntemi: 24 GHz FMCW radar
- Besleme: 5 V
- Besleme kaynağı kapasitesi: Üretici önerisine göre 200 mA üzerinde
- Tipik ortalama tüketim: Yaklaşık 79 mA; çalışma koşullarına bağlı
- Dijital çıkış seviyesi: 3.3 V lojik
- Arayüzler: UART ve dijital durum çıkışı
- Kablosuz ayar: Bluetooth üzerinden parametre yapılandırması
PIR sensörlerden farklı çalışma
Radar algılama, pasif kızılötesi sensörlerdeki sıcaklık değişimi yöntemini kullanmaz. Küçük hareketlerin değerlendirilmesi, oturan bir kişinin bulunduğu odada ışığın gereksiz yere kapanmasını azaltacak uygulamalar geliştirmeye yardımcı olabilir. Bununla birlikte algılama sonucu montaj, hedef mesafesi ve hassasiyet ayarlarına bağlıdır.
Besleme ile lojik seviyesini ayırma

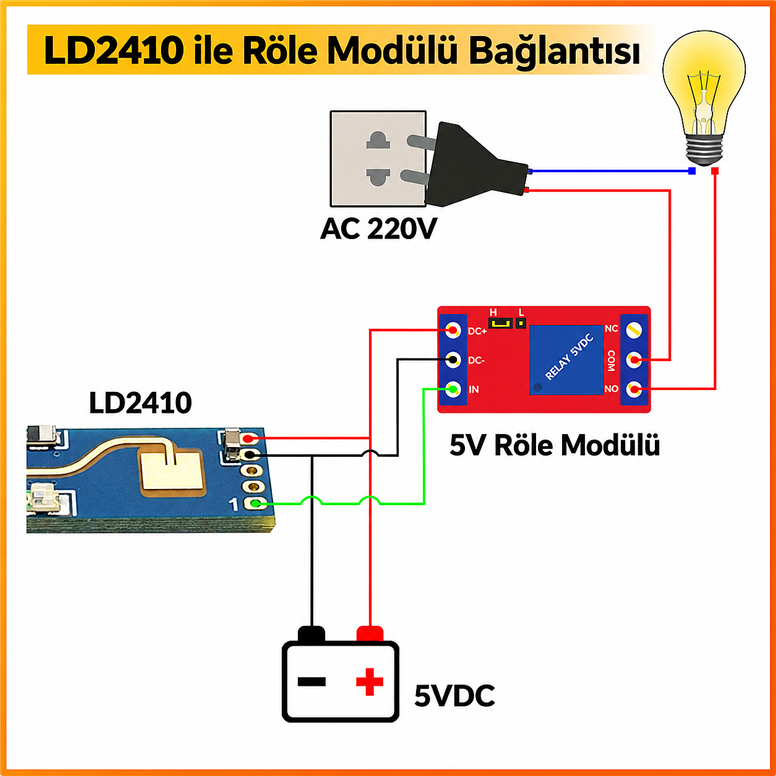

Modülün 5 V ile beslenmesi, UART veya dijital durum pinlerinin 5 V seviyesinde olduğu anlamına gelmez. Kontrol kartının girişleri 3.3 V lojikle uyumlu olmalıdır. Dijital durum çıkışı doğrudan şebeke aydınlatmasını sürmez; yük için uygun sürücü veya röle devresi gerekir.
Hassasiyet ve bölge ayarı
Çalışma alanındaki hareketli perde, fan veya kapı gibi unsurlar test edilmelidir. Hassasiyet gereğinden yüksek seçildiğinde istenmeyen tetiklemeler görülebilir. Ayarlar, boş oda ve insan bulunan oda koşullarında karşılaştırılarak uygulamanın gerektirdiği dengeye getirilmelidir.
Varlık bilgisinin kullanımı
UART bağlantısıyla alınan bilgiler, kontrol yazılımında filtrelenerek zamanlayıcı veya otomasyon kuralına dönüştürülebilir. Tek bir algılama sonucuna göre anında açma-kapama yapmak yerine kısa süreli durum değişimlerini değerlendiren bir mantık kullanılabilir. Sensör, kimlik tanıma veya görüntü kaydetme işlevi sunmaz.
Algılama alanını yerinde deneme
Radarın gerçek algılama alanı, odanın geometrisi ve montaj yönüyle birlikte oluşur. Katalogdaki genel bir açıklama, her odada aynı sonucu vereceği anlamına gelmez. İlk testte hedefin farklı yönlerden yaklaşması, uzaklaşması ve algılama alanının kenarında hareket etmesi gözlenebilir. Metal eşyalar ve yansıtıcı yüzeyler sonuçları etkileyebilir. Sensör kapalı bir muhafaza içine yerleştirilecekse test son muhafazayla tekrarlanmalıdır. Montaj yerini ve yazılım ayarlarını aynı anda değiştirmek yerine sırayla denemek, hangi değişikliğin sonucu etkilediğini anlamayı kolaylaştırır.
Besleme ve veri bağlantısı
Besleme kaynağı, radarın çalışma sırasında istediği akımı kararlı biçimde sağlayabilmelidir. Uzun ve ince besleme kabloları modül girişinde gerilim düşümüne neden olabilir. Ölçüm doğrudan modülün besleme uçlarında yapılırsa kablo etkisi de görülebilir. Veri pinlerinin lojik seviyesi, besleme gerilimiyle aynı varsayılmamalıdır. Kontrol kartına bağlantıda pin işaretleri ve arayüz koşulları esas alınır. UART verisi işlenirken paket sınırları ve geçerlilik kontrol edilmelidir. Hatalı veya eksik bir paketin gerçek algılama olayı gibi kullanılmaması için yazılımda kontrol eklenebilir.
Otomasyon kararını oluşturma
Sensör verisi ile yükün açılıp kapanması arasında uygulama mantığı bulunmalıdır. Kısa süreli algılama değişimlerinde cihazın sürekli açılıp kapanmasını önlemek için gecikme veya durum filtresi kullanılabilir. Gecikmenin çok uzun tutulması da kullanım beklentisini karşılamayabilir; ayar senaryoya göre yapılır. Bir odadaki aydınlatma, kapı yaklaşım bilgisi veya bölge takibi farklı karar kuralları gerektirir. Modülün hangi bilgiyi gerçekten sağladığı teknik tablodan belirlenmeli ve yazılım bunun üzerine kurulmalıdır. Radar verisi, kişinin kimliğini veya niyetini doğrudan belirleyen bir bilgi olarak yorumlanmamalıdır.
