GC9A01 1.28 İnç 240x240 Yuvarlak IPS TFT LCD Ekran Modülü
GC9A01 1.28 inç yuvarlak IPS TFT LCD ekran modülü, dairesel kullanıcı arayüzü gerektiren elektronik projeler için tasarlanmış kompakt ve yüksek çözünürlüklü bir renkli ekran modülüdür. 240x240 piksel çözünürlüğü, geniş görüş açısı sunan IPS paneli ve yuvarlak tasarımı sayesinde akıllı saat, dijital gösterge, ölçüm cihazı ve IoT kontrol paneli projelerine modern bir görünüm kazandırır.
Ekran, grafik işlemlerinin yönetilmesini sağlayan yaygın GC9A01 sürücü entegresine sahiptir. Mikrodenetleyici ile haberleşme için kullanılan 4 kablolu SPI arayüzü, az sayıda GPIO bağlantısıyla renkli grafiklerin, simgelerin, metinlerin, göstergelerin ve özel kullanıcı arayüzlerinin ekrana aktarılmasını sağlar.
240x240 piksel renkli IPS ekran
1.28 inç boyutundaki ekran, küçük ölçülerine rağmen 240x240 piksel çözünürlük sunar. Dairesel aktif görüntü alanı; analog saat görünümleri, hız göstergeleri, sıcaklık ve nem kadranları, batarya göstergeleri, menüler ve animasyonlu grafikler hazırlamak için uygundur.
IPS panel teknolojisi, farklı açılardan bakıldığında renk ve görüntü kalitesinin korunmasına yardımcı olur. Modül tam renkli görüntüleme özelliğine sahip olduğu için tek renk OLED ekranlardan farklı olarak çok renkli grafikler ve arayüzler oluşturulabilir.
GC9A01 ekran sürücüsü
GC9A01, özellikle yuvarlak TFT ekranlar için yaygın olarak kullanılan bir LCD sürücü entegresidir. Arduino ve ESP32 ekosisteminde bulunan uyumlu ekran kütüphaneleri sayesinde projelere kolayca entegre edilebilir.
Uyumlu yazılım ve kütüphaneler kullanılarak aşağıdaki içerikler görüntülenebilir:
- Yazı, sayı ve semboller
- Renkli resimler ve logolar
- Analog ve dijital saat arayüzleri
- Dairesel ölçüm göstergeleri
- Menü ve durum ekranları
- Sensör verileri
- Animasyonlar ve özel grafikler
SPI haberleşme desteği
Ekran modülü, mikrodenetleyiciyle 4 kablolu SPI seri haberleşme üzerinden iletişim kurar. SPI arayüzü yüksek veri aktarım hızı sağladığından grafiklerin ve ekran içeriklerinin hızlı biçimde yenilenmesine yardımcı olur.
Modül; uygun bağlantı, gerilim seviyesi ve yazılım kütüphanesi kullanılarak aşağıdaki platformlarla çalıştırılabilir:
- ESP32 ve ESP32-S3
- Arduino geliştirme kartları
- Raspberry Pi
- STM32
- RP2040 ve Raspberry Pi Pico
- Diğer SPI destekli mikrodenetleyiciler

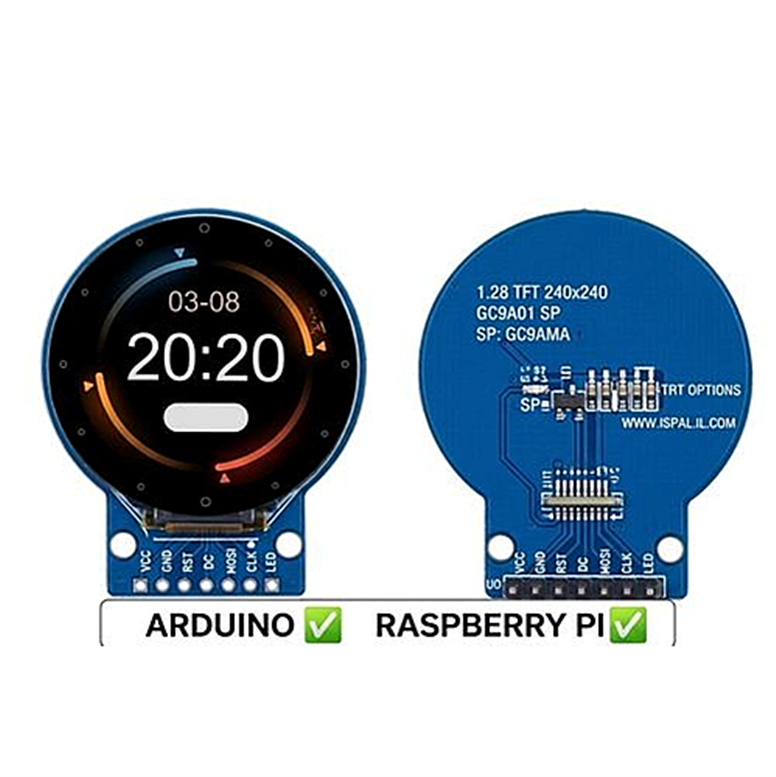

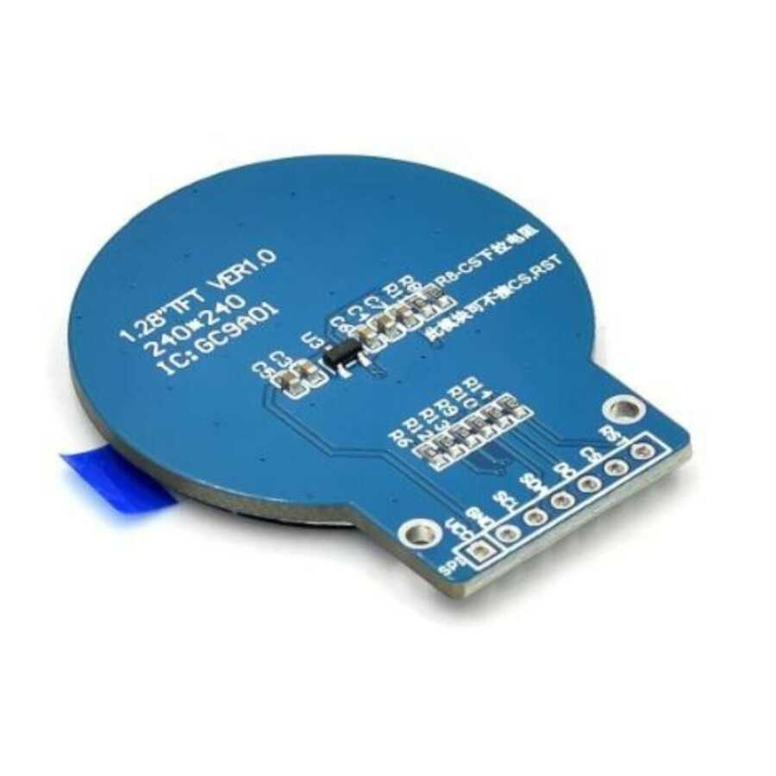

Yuvarlak PCB tasarımı
Modülün yuvarlak PCB yapısı, dairesel ekranın panel veya muhafaza içerisine yerleştirilmesini kolaylaştırır. Akıllı saat benzeri cihazlar, masa saatleri, araç içi göstergeler ve dairesel kontrol panelleri için estetik bir çözüm sunar.
Bu modelde dokunmatik ekran özelliği bulunmamaktadır. Kontrol işlemleri için projeye ayrıca buton, döner encoder, joystick veya haricî dokunmatik algılama sistemi eklenebilir.
Kullanım alanları
- Akıllı saat ve giyilebilir elektronik projeleri
- Dijital masa ve duvar saatleri
- Hız, devir ve seviye göstergeleri
- Sıcaklık ve nem takip ekranları
- Akıllı ev kontrol panelleri
- IoT cihaz arayüzleri
- Araç içi yardımcı göstergeler
- Batarya ve güç takip ekranları
- Taşınabilir ölçüm cihazları
- Robotik kontrol panelleri
- Eğitim ve prototipleme çalışmaları
Teknik Özellikler
| Özellik |
Değer |
| Ürün tipi |
Yuvarlak renkli TFT LCD ekran modülü |
| Ekran teknolojisi |
IPS TFT LCD |
| Ekran boyutu |
1.28 inç |
| Çözünürlük |
240x240 piksel |
| Ekran biçimi |
Yuvarlak |
| Sürücü entegresi |
GC9A01 |
| Haberleşme arayüzü |
4 kablolu SPI |
| Besleme gerilimi |
3.3V |
| Görüntü |
Tam renkli RGB |
| Aktif görüntü alanı |
Yaklaşık 32.4 mm çap |
| Arka aydınlatma |
Beyaz LED |
| Dokunmatik panel |
Bulunmamaktadır |
| PCB yapısı |
Yuvarlak PCB |
| Kullanım şekli |
Mikrodenetleyici kontrollü |

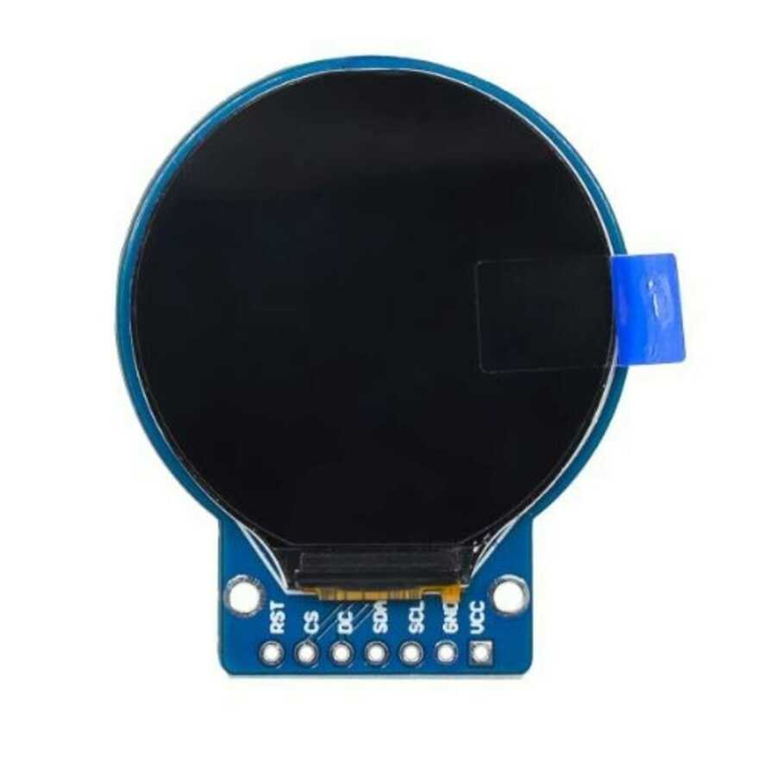

Bağlantı terminallerinin genel işlevleri
GC9A01 modüllerinde genellikle aşağıdaki bağlantılar bulunur:
- VCC: 3.3V güç girişi
- GND: Toprak bağlantısı
- SCL/SCK: SPI saat sinyali
- SDA/MOSI: SPI veri sinyali
- RES/RST: Ekran sıfırlama bağlantısı
- DC: Veri ve komut seçimi
- CS: SPI çip seçme bağlantısı
- BL/BLK: Arka aydınlatma kontrolü
Bağlantı isimleri üretim versiyonuna göre değişebileceğinden modül üzerindeki pin yazıları esas alınmalıdır. Modülün besleme ve lojik seviyeleri 3.3V olarak değerlendirilmelidir. 5V çalışan geliştirme kartlarıyla kullanımda lojik seviye uyumluluğuna dikkat edilmelidir.
Kullanım Notları
- Ürün tek başına görüntü oluşturmaz; mikrodenetleyici ve uygun yazılım gerektirir.
- Dokunmatik özelliği bulunmamaktadır.
- Bu ekran OLED değil, LED arka aydınlatmalı IPS TFT LCD’dir.
- Arduino ve ESP32 projelerinde GC9A01 uyumlu kütüphane kullanılmalıdır.
- Bağlantı yapılmadan önce modül üzerindeki pin sıralaması kontrol edilmelidir.
- Arduino Uno gibi sınırlı RAM’e sahip kartlarda büyük görsellerin işlenmesi daha yavaş olabilir. Grafik ağırlıklı uygulamalarda ESP32 gibi daha güçlü kartlar önerilir.
- PCB ölçüleri ve pin dizilimi farklı üretim partilerinde küçük farklılıklar gösterebilir.
