FNIRSI FNB48P 165W USB Type-C Test Cihazı – Bluetooth, PD Hızlı Şarj, Voltaj Akım Güç ve Kapasite Ölçer

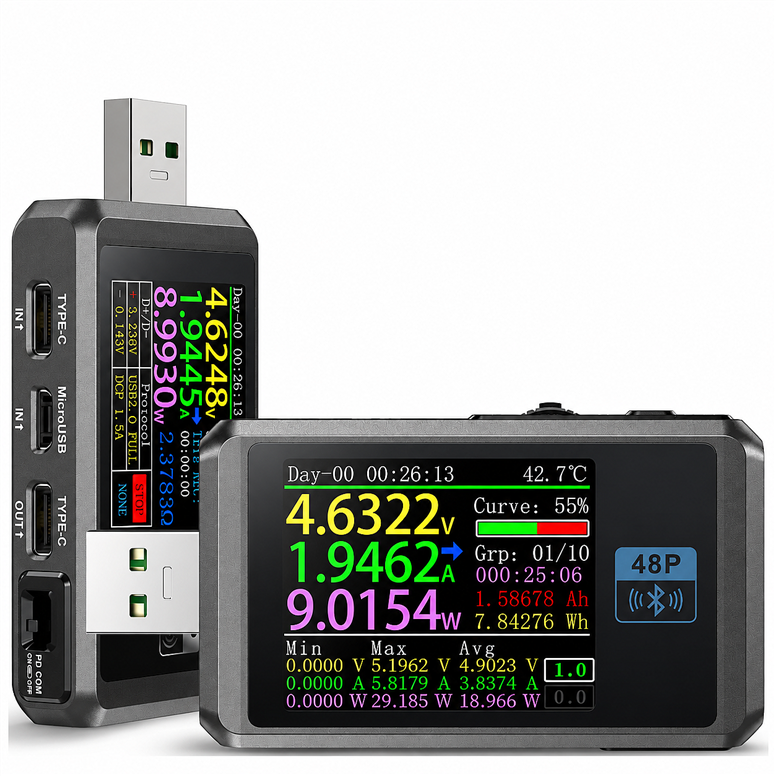

FNIRSI FNB48P Bluetooth USB test cihazı, USB şarj bağlantılarında elektriksel ölçüm, enerji takibi ve desteklenen şarj protokollerinin incelenmesi için geliştirilmiştir. 1.44 inç TFT ekran ve 16 bit harici ADC yapısı, anlık değerlerin ve test sonuçlarının cihaz üzerinden izlenmesini sağlar. Bu ürün Bluetooth sürümüdür; standart sürümle aynı kablosuz özelliklere sahip olduğu varsayılmamalıdır.
Teknik özellikler
- Model: FNIRSI FNB48P, Bluetooth sürümü
- Ekran: 1.44 inç TFT
- Ölçüm altyapısı: 16 bit harici ADC
- Bağlantılar: USB-A, Micro USB ve Type-C
- Temel ölçümler: Gerilim, akım, güç, kapasite ve enerji
- Protokol işlevleri: QC2.0/QC3.0, Huawei FCP/SCP, Samsung AFC ve USB PD için ilgili test işlevleri
- Kablo bilgisi: Uygun Type-C kabloda E-Marker bilgisi okuma
- Bilgisayar işlevleri: Uyumlu yazılım ile veri işlemleri ve firmware güncelleme
- Kaynakta verilen üst değerler: 165 W ve 6.5 A; port ve çalışma koşulları doğrulanmadan sürekli kapasite sayılmamalıdır
Ölçüm ve protokol testinin farkı
Normal ölçümde kaynak ile yük arasındaki mevcut gerilim ve akım izlenir. Protokol testi veya tetikleme ise desteklenen bir şarj profilini sorgulayabilir ya da talep edebilir. Bu iki işlevin sonuçları aynı anlama gelmez; bir protokolün tanınması, bağlı her cihazın o profilde çalışacağını kanıtlamaz.
E-Marker okuma
Uygun USB-C kablolarda E-Marker bilgisi, kablonun elektronik olarak bildirdiği özellikleri incelemeye yardımcı olur. Bu bilgi, kablonun fiziksel kalitesinin her koşulda doğrulandığı anlamına gelmez. Kontak durumu, uzunluk ve yük altında gerilim düşümü ayrıca değerlendirilmelidir.
Kapasite ve enerji kaydı
Bir şarj veya deşarj testinde başlangıç sayacı sıfırlanarak aktarılan mAh ve enerji takip edilebilir. USB tarafındaki sonuç, batarya hücresinin doğrudan kapasitesi değildir; gerilim dönüşümü ve cihazın kendi tüketimi de ölçüme yansır. Farklı gerilim profillerinde yapılan karşılaştırmalarda enerji birimi daha açıklayıcıdır.
Bluetooth sürümünün kullanımı
Kablosuz izleme için kullanılan uygulamanın FNB48P Bluetooth sürümüyle uyumu kontrol edilmelidir. Eşleşme tamamlandıktan sonra veri bağlantısının kesilmesi ile güç yolunun kesilmesi aynı olay olarak yorumlanmamalıdır. Kaydın eksiksiz olması gerekiyorsa test öncesinde kısa bir deneme kaydı alınabilir.
Güncelleme ve model eşleşmesi
Firmware dosyası model ve donanım sürümüne uygun olmalıdır. Başka FNIRSI modelleri için verilen gerilim veya akım sınırları FNB48P üzerine taşınmamalıdır. Güncelleme sırasında kararlı bağlantı ve üreticinin işlem sırası izlenmelidir.
Yük altında adaptör karşılaştırma
İki adaptörün aynı yükte ne kadar gerilim düşümü gösterdiği, yalnızca boşta ölçülen gerilimden daha yararlı bir karşılaştırmadır. Ancak istenen yük, adaptörün ve ölçerin sınırlarını aşmamalıdır. Sabit yük sağlayan ayrı bir elektronik yük kullanılacaksa bu cihazın gücü ve soğutması da hesaba katılır.
Ölçeri bağlantı zincirine ekleme
USB güç ölçümü yapılırken kaynak, kablo, ölçer ve yük birlikte bir sistem oluşturur. Ölçer, kendi giriş ve çıkış yönüne uygun biçimde bu zincire yerleştirilmelidir. Kullanılan her bağlantının gerilim ve akım sınırı dikkate alınır. USB soketinin fiziksel olarak uyması, bütün portların aynı güç veya veri işlevini sunduğu anlamına gelmez. İlk denemede düşük güçlü ve bilinen bir yük kullanmak bağlantının çalıştığını görmeyi kolaylaştırır. Sonrasında gerçek test koşullarına geçilebilir. Aynı güç yoluna birden fazla kaynağın gelişigüzel bağlanması uygun değildir; cihazın izin verdiği bağlantı düzeni esas alınır.
Volt, amper ve watt neyi anlatır?
Gerilim, kaynağın yük bağlantısında sağladığı elektriksel seviyeyi gösterir. Akım, o anda yükün çektiği miktardır; adaptörün üzerinde yazan azami akımın sürekli olarak devreye aktığı anlamına gelmez. Güç, uygun DC ölçümde gerilim ile akımın çarpımıyla değerlendirilir. Yükün tüketimi değiştikçe akım ve güç de değişir. Bir telefonun ekranının açılması, arka planda işlem yapması veya pil sıcaklığının değişmesi ölçüm sonucunu etkileyebilir. Bu yüzden adaptör karşılaştırmasında tek bir anlık ekran fotoğrafı yerine aynı koşullarda gözlenen kararlı değerler ve süreç dikkate alınmalıdır.
mAh ile Wh değerlerini ayırma
Kapasite sayacı bulunan bir USB ölçerde mAh, test boyunca taşınan elektrik yükünü ifade eder. Wh ise gerilimi de hesaba katarak aktarılan enerjiyi gösterir. Farklı gerilim profillerinde yapılan şarj testlerinde yalnızca mAh sayılarını karşılaştırmak yanıltıcı olabilir. USB girişinde ölçülen enerji, pilde depolanan enerjiyle tamamen aynı değildir; şarj devresi kayıpları ve cihazın çalışma tüketimi de bu noktadan geçer. Bu nedenle telefonun batarya kapasitesi, USB tarafındaki sayaç sonucu doğrudan alınarak etiketlenmemelidir. Testin hangi noktada ve hangi koşullarda yapıldığı sonuçla birlikte kaydedilmelidir.
Kablo karşılaştırmasını düzenleme
Kabloları karşılaştırırken aynı kaynak ve aynı yük kullanılması yararlıdır. Yük koşulu değişirse görülen gerilim farkının ne kadarının kablodan kaynaklandığı belirsizleşir. Kablo uzunluğu, iletken kesiti ve kontakların durumu gerilim düşümünü etkileyebilir. Bir kablonun düşük akımda çalışması, daha yüksek yükte de aynı performansı göstereceğini garanti etmez. Test sırasında fişlerin tam oturduğu ve bağlantının gevşemediği kontrol edilir. Araya eklenen adaptörlerin etkisi de değerlendirilmelidir. Şarj gücü testi, kablonun bütün yüksek hızlı veri veya görüntü özelliklerini doğrulayan bir test olarak kullanılmamalıdır.
Hızlı şarj davranışını yorumlama
Bir USB-C kaynağı ve alıcı cihaz, destekledikleri ortak güç koşullarına göre çalışır. Yüksek watt değerli adaptör, her cihazı o güçte şarj etmez. Alıcının pil seviyesi, sıcaklığı ve yazılımı istenen gücü değiştirebilir. Ölçerde görülen düşük değer, adaptörün bozuk olduğunu tek başına göstermez. Protokol sorgulama veya tetikleme işlevi bulunan bir modelde bu özellikler normal pasif izleme işleminden ayrı ele alınır. Gerilim talep eden testler, bağlı yükün kabul ettiği aralık doğrulanarak yapılmalıdır. Bu ürünün teknik tablosunda belirtilmeyen bir protokol, yalnızca Type-C bağlantısı bulunduğu için destekleniyor sayılmamalıdır.
Tekrarlanabilir test hazırlığı
Testten önce varsa enerji ve kapasite sayaçları sıfırlanır. Kullanılan adaptör, kablo, cihaz ve başlangıç pil seviyesi not edilir. Telefon üzerinde yapılan karşılaştırmada ekran durumu ve ağır uygulamaların çalışıp çalışmadığı benzer tutulabilir. Mümkünse aynı test birkaç kez tekrarlanır. Uzun süreli kayıtta bağlantının kesilip kesilmediği ve sayacın yeniden başlayıp başlamadığı kontrol edilir. Grafik veya kayıt özelliği kullanıldığında zaman ekseni de sonuçla birlikte değerlendirilir. Bu düzen, tek bir en yüksek değeri seçmek yerine şarj sürecinin bütünü hakkında daha anlaşılır bilgi sağlar.
Ölçüm sınırları ve doğruluk
Ekranın basamak sayısı, doğruluk yüzdesinin yerine geçmez. Kullanılan ADC çözünürlüğü de tüm cihazın hatasını tek başına belirlemez; devre tasarımı, kalibrasyon ve bağlantılar etkilidir. Kesin doğruluk değeri belirtilmeyen bir ürüne başka modelin değerleri uygulanmamalıdır. Referans cihazla karşılaştırma yapılacaksa iki ölçümün aynı noktayı ve aynı yük koşulunu izlediği kontrol edilir. Çok kısa süreli değişimler, ekran güncelleme veya kayıt hızının dışında kalabilir. Bu nedenle USB ölçer verileri, yüksek hızlı osiloskop veya profesyonel protokol analizörüyle elde edilen tüm bilgilerin karşılığı olarak görülmemelidir.
Isınma ve mekanik bağlantı
Yüksek güçte kontaklar ve ölçerin iç güç yolu ısınabilir. Cihaz havalandırılmalı, bağlantıya mekanik yük bindirilmemelidir. Özellikle sert adaptörlerle oluşturulan uzun bağlantı zinciri bilgisayar veya telefon soketini zorlayabilir. Destekli ve dengeli bir test düzeni kullanılabilir. Akım sınırı bilinmeyen kablo veya soket, zincirin zayıf noktası olabilir. Kartın ya da cihazın tanıtılan üst gücü, bütün bağlantıların aynı kapasiteye sahip olduğunu göstermez. Anormal sıcaklık, renk değişimi veya kesintili temas görülürse test durdurulup bağlantılar incelenmelidir. Son kullanımda doğrulanmış elektriksel sınırlar esas alınmalıdır.
Arıza aramada kullanım
Şarj başlamadığında önce kaynak ve kablo, sonra yük ve araya eklenen bağlantılar kontrol edilir. Gerilim görülüp akım görülmemesi, alıcının o anda enerji istemediği veya bağlantının şarj için uygun olmadığı anlamına gelebilir. Akımın kısa aralıklarla yükselip düşmesi farklı nedenlerden kaynaklanabileceğinden tek bir işarete dayanarak arıza teşhisi konulmamalıdır. Bilinen sağlam bir kablo veya kaynakla karşılaştırma yapılabilir. Her seferinde yalnızca bir bileşenin değiştirilmesi, sorunun hangi parçada olduğunu anlamayı kolaylaştırır. Ölçer gözlem sağlar; arızalı bileşeni kendi başına onaran veya yükün şarj yönetimini devralan bir cihaz değildir.
