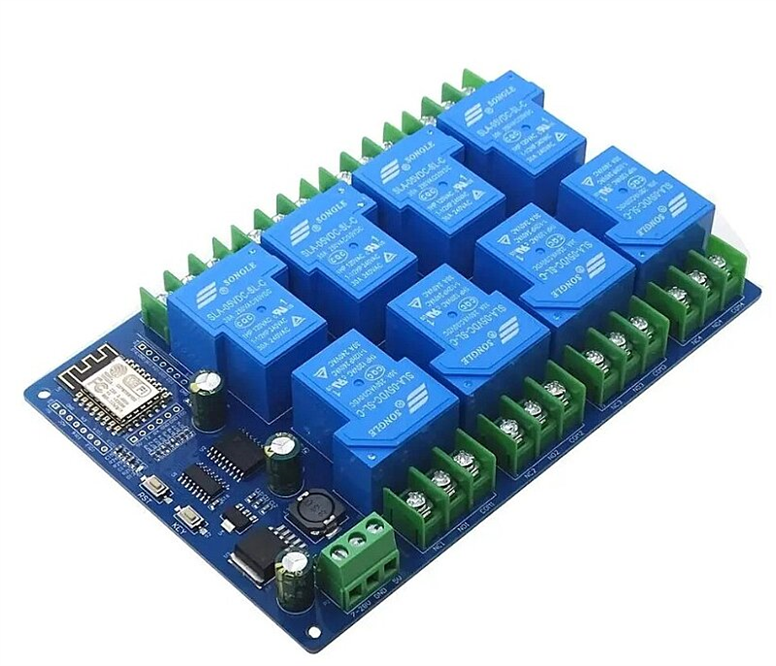

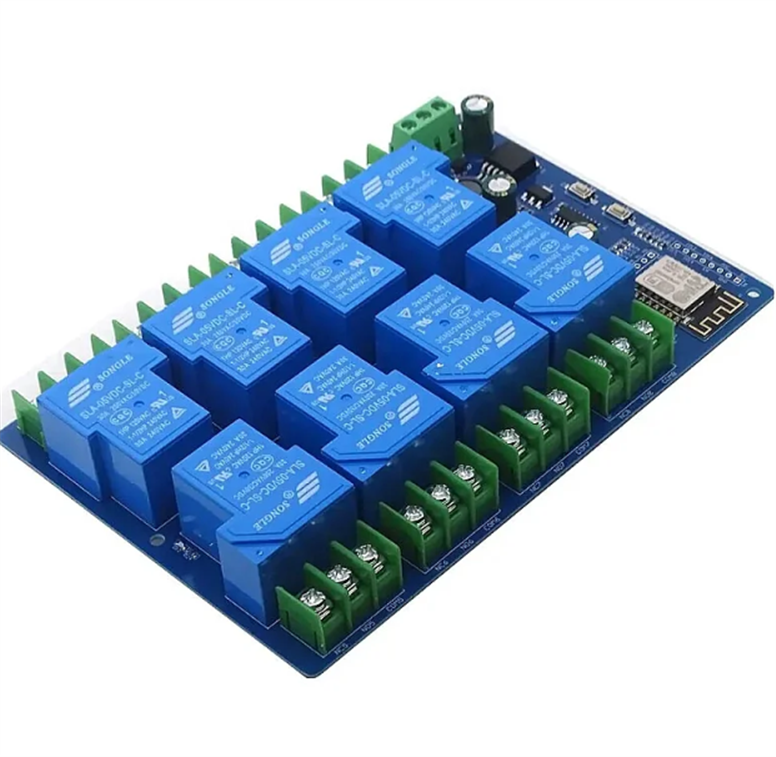

ESP8266 Wifi Geliştirme Kartı - 8 Kanal 30A Röleli Kablosuz Akıllı Ev Modülü (ESP-12F, DC 7-28V/5V)
ESP8266 ESP-12F WiFi 8 kanal röle modülü, elektrikli cihazların kablosuz ağ üzerinden kontrol edilmesi için geliştirilmiş programlanabilir bir otomasyon kartıdır. Üzerindeki ESP-12F WiFi modülü ve birbirinden bağımsız sekiz röle çıkışı sayesinde aydınlatma, sulama, pompa, motor, fan, ısıtıcı ve benzeri cihazların uzaktan açılıp kapatılmasını sağlar.
Kart, hazır ve kapalı bir akıllı ev ürünü değil; kullanıcı tarafından programlanabilen bir WiFi röle geliştirme kartıdır. Arduino IDE ile özel yazılımlar hazırlanabilir ve yerel ağ, web arayüzü, MQTT veya uyumlu otomasyon platformları üzerinden kontrol sistemleri geliştirilebilir.
ESP8266 ESP-12F WiFi desteği

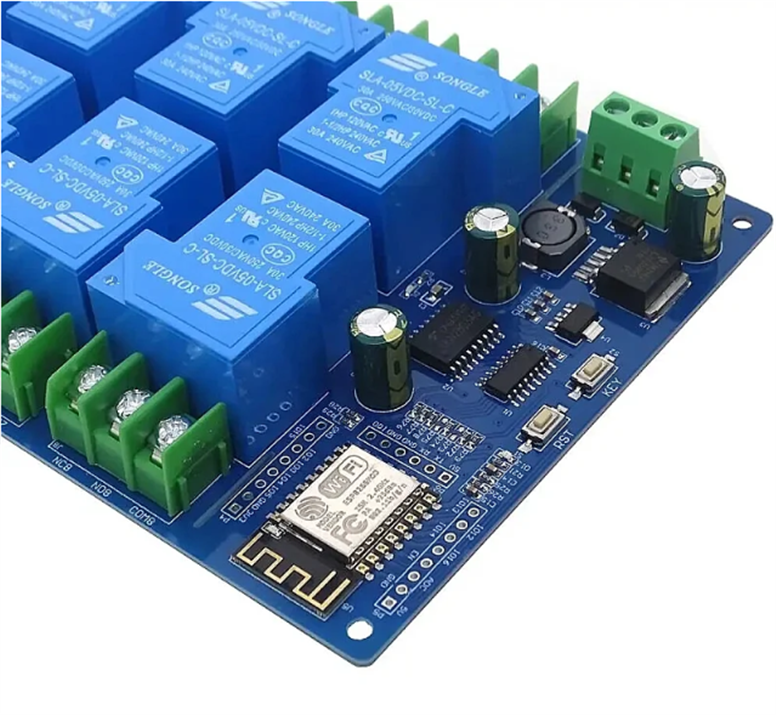

Kart üzerinde, yaygın olarak kullanılan ESP8266 tabanlı ESP-12F WiFi modülü bulunur. ESP-12F, dahili TCP/IP protokol desteği ve 2.4 GHz 802.11 b/g/n WiFi bağlantısı sayesinde doğrudan kablosuz ağa bağlanabilir.
Modül hem kablosuz erişim noktası hem de mevcut bir WiFi ağına bağlanan istemci olarak programlanabilir. Bu sayede internete bağımlı olmadan yerel ağ üzerinden çalışan kontrol sistemleri veya uzaktan erişilebilen IoT projeleri geliştirilebilir.
ESP-12F üzerinde bulunan 4 MB Flash bellek, web arayüzü, otomasyon kuralları ve kablosuz kontrol yazılımlarının saklanması için yeterli alan sunar.
Birbirinden bağımsız 8 röle çıkışı
Kart üzerinde sekiz adet bağımsız röle kanalı bulunur. Her kanal program üzerinden ayrı ayrı kontrol edilebilir. Röle çıkışlarında NO, NC ve COM bağlantı terminalleri yer alır:
- COM: Rölenin ortak bağlantısı
- NO: Röle pasifken açık olan kontak
- NC: Röle pasifken kapalı olan kontak
Bu yapı sayesinde cihazlar normalde açık veya normalde kapalı çalışacak şekilde bağlanabilir. Röleler potansiyelsiz kuru kontak şeklinde çalıştığından kontrol kartının besleme devresinden farklı gerilimlerdeki yüklerin anahtarlanmasında kullanılabilir.
Geniş besleme gerilimi seçeneği
Modül iki farklı yöntemle beslenebilir:
- DC 7–28V besleme girişi
- Regüle DC 5V besleme girişi
Bu özellik sayesinde 12V ve 24V adaptörlerin kullanıldığı otomasyon panolarına kolayca entegre edilebilir. Besleme bağlantısı yapılırken kart üzerindeki giriş işaretleri dikkate alınmalı ve farklı güç girişlerine aynı anda enerji verilmemelidir.
Programlanabilir yapı
ESP-12F modülü, Arduino IDE gibi ESP8266 destekli geliştirme ortamları kullanılarak programlanabilir. Kart üzerindeki UART bağlantıları aracılığıyla USB–TTL seri dönüştürücü kullanılarak yazılım yüklenebilir.
Geliştirilecek yazılıma bağlı olarak aşağıdaki kontrol yöntemleri uygulanabilir:
- Web tarayıcısı üzerinden kontrol
- Yerel WiFi ağı üzerinden kontrol
- MQTT tabanlı otomasyon
- Zaman programına göre çalışma
- Sensör verisine bağlı röle kontrolü
- Mobil uygulama arayüzü geliştirme
- Home Assistant entegrasyonu
- Tasmota veya ESPHome tabanlı projeler
- HTTP ve yerel ağ komutları
- Otomatik sulama ve iklimlendirme senaryoları
Ürün üzerinde hazır yüklü yazılım bulunduğu garanti edilmez. Kullanıcının projeye uygun yazılımı yüklemesi ve yapılandırması gerekir.
Durum gösterge LED’leri
Kart üzerindeki güç ve röle durum LED’leri, sistemin çalışma durumunun izlenmesini kolaylaştırır. Rölelerden hangisinin aktif olduğu doğrudan kart üzerinden görülebilir. ESP8266 reset butonu ise geliştirme ve test işlemlerinde modülün yeniden başlatılmasını sağlar.
Kullanım Alanları
- Akıllı ev otomasyonu
- Aydınlatma kontrol sistemleri
- Bahçe ve tarımsal sulama
- Pompa ve vana kontrolü
- Fan ve havalandırma otomasyonu
- Isıtma ve soğutma sistemleri
- Sera otomasyonu
- Motor ve kontaktör kontrolü
- Endüstriyel kontrol projeleri
- Uzaktan cihaz açma ve kapatma
- MQTT ve Home Assistant sistemleri
- Zaman ayarlı kontrol uygulamaları
- Alarm ve güvenlik sistemleri
- IoT eğitim ve geliştirme projeleri
Teknik Özellikler
| Özellik |
Değer |
| Mikrodenetleyici |
ESP8266 |
| WiFi modülü |
ESP-12F |
| Kablosuz bağlantı |
2.4 GHz 802.11 b/g/n |
| Flash bellek |
4 MB |
| Röle sayısı |
8 kanal |
| Röle bobin gerilimi |
5V |
| Belirtilen röle kontak kapasitesi |
30A’ya kadar |
| Anahtarlanabilir gerilim |
250V AC / 30V DC sınırları içinde |
| Röle terminalleri |
NO, NC ve COM |
| Besleme seçenekleri |
DC 7–28V veya regüle DC 5V |
| Programlama bağlantısı |
UART, RX ve TX |
| Yazılım geliştirme |
Arduino IDE ve ESP8266 uyumlu ortamlar |
| Göstergeler |
Güç ve röle durum LED’leri |
| Kontrol şekli |
Programlanabilir WiFi kontrolü |
| Kart ölçüsü |
Yaklaşık 148 × 80 mm |
Programlama Bilgisi
ESP-12F modülüne yazılım yüklemek için uygun bir USB–TTL seri dönüştürücü gerekir. Programlama sırasında RX ve TX bağlantıları çapraz bağlanır. Kartın programlama moduna alınması için GPIO0 bağlantısı GND seviyesine çekilerek kart yeniden başlatılır. Yazılım yüklendikten sonra GPIO0–GND bağlantısı kaldırılmalı ve kart yeniden çalıştırılmalıdır.
UART pinleri 3.3V lojik seviyesinde çalışır. ESP8266 GPIO pinlerine doğrudan 5V lojik sinyal uygulanmamalıdır. Kartın versiyonuna göre rölelerin GPIO bağlantıları değişebileceğinden yazılım hazırlarken ürünün fiziksel versiyonuna uygun pin yapısı kullanılmalıdır.
Röle Akımı Hakkında Önemli Bilgi
Ürün adındaki 30A değeri rölenin belirtilen azami kontak değeridir. Bu değer, bütün yük türlerinde ve sürekli kullanımda doğrudan 30A anahtarlanabileceği anlamına gelmez.
Güvenli anahtarlama kapasitesi aşağıdaki etkenlere göre değişir:
- Yükün AC veya DC olması
- Rezistif, endüktif veya kapasitif yük kullanılması
- Motorların kalkış akımı
- LED sürücülerin ilk çalışma akımı
- Kablo ve terminal kesiti
- Ortam sıcaklığı
- Anahtarlama sıklığı
- PCB yollarının taşıyabileceği akım
- Havalandırma ve pano yapısı
Motor, pompa, kompresör ve yüksek güçlü ısıtıcı gibi yüklerde röle çıkışının doğrudan yükü sürmesi yerine uygun kapasiteli kontaktör veya güç rölesini tetiklemesi önerilir.
Güvenlik ve Kullanım Notları
- Ürün kutusuz elektronik geliştirme kartıdır.
- Şebeke gerilimiyle çalışma elektrik bilgisi gerektirir.
- 220V bağlantıları yalnızca yetkili kişiler tarafından yapılmalıdır.
- Enerji verilmeden önce bağlantılar kontrol edilmelidir.
- Kart, yalıtımlı ve kapalı bir elektrik panosuna yerleştirilmelidir.
- Düşük gerilim ve şebeke gerilimi kabloları birbirinden ayrılmalıdır.
- Sigorta ve aşırı akım koruması kullanılmalıdır.
- Motor ve bobinli yüklerde uygun koruma devresi kullanılmalıdır.
- Kartın WiFi bağlantısı yalnızca 2.4 GHz ağlarla kullanılmalıdır.
- Açılış sırasında bazı rölelerde kısa süreli durum değişimi oluşabileceğinden kritik sistemlerde ek güvenlik önlemi alınmalıdır.
