ESP8266 Modül Adaptörü – Programlama ve Geliştirme Kartı

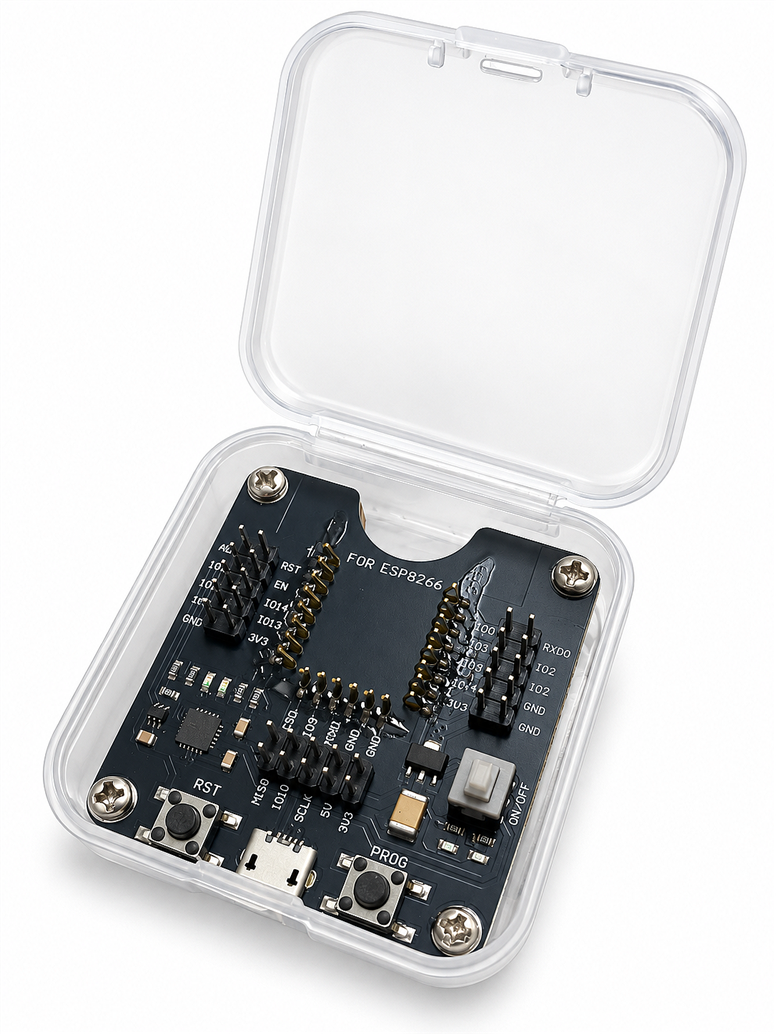

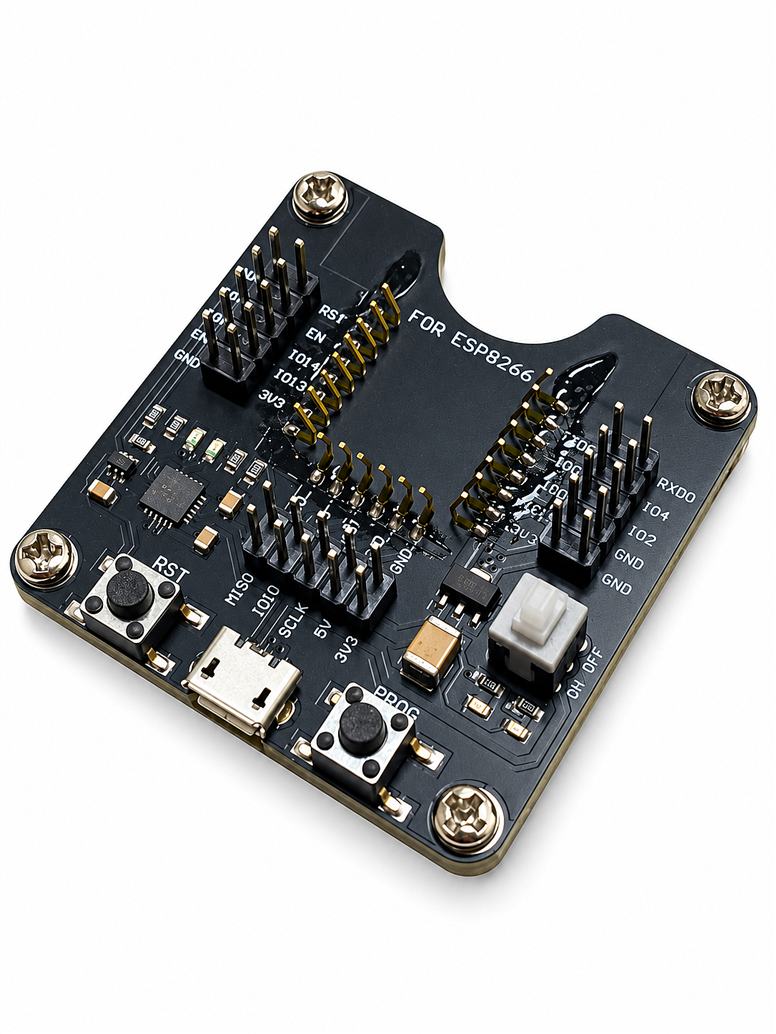

ESP8266 ESP-07 ve ESP-12 modülleri için hazırlanan adaptör kartı, modülün bağlantılarını geliştirme ve yazılım yükleme sırasında daha erişilebilir hâle getirir. PROG ve RESET kontrolleri ile UART bağlantı noktaları, önyükleme işlemlerinin elle yönetilmesini kolaylaştırır. ESP8266 modülü üzerinde deneme yapmak, yazılım yüklemek veya bir prototip bağlantısı hazırlamak için kullanılabilir.
Teknik özellikler
- Uyumlu modül ailesi: ESP8266 ESP-07 / ESP-12
- İşlev: Adaptör, test ve programlama bağlantı kartı
- Kontroller: PROG, RESET ve güç anahtarı
- Haberleşme bağlantısı: UART
- Gerilim işaretleri: 3.3 V / 5 V hatları; ESP8266 lojik pinleri 3.3 V seviyesindedir
Modül ve adaptörün görevleri

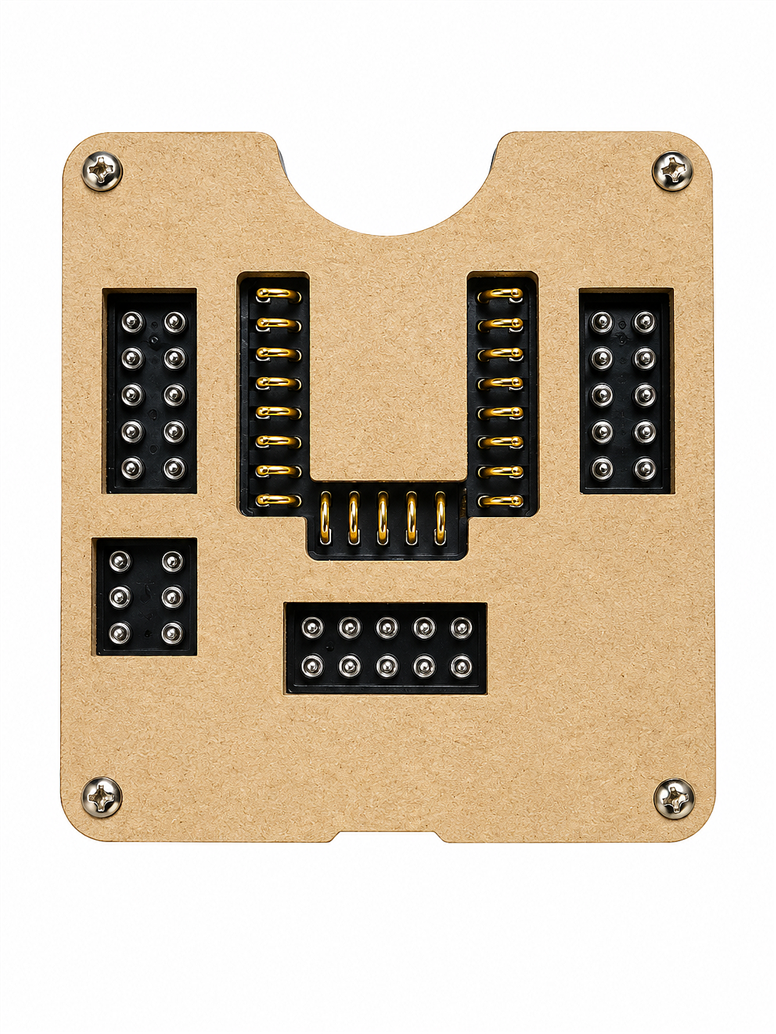

Adaptör kartı bağlantıyı kolaylaştırır; üzerinde çalıştırılacak ESP8266 yazılımını kendisi oluşturmaz. Kullanılan ESP-07 veya ESP-12 varyantının pin düzeni, montaj yönü ve mekanik uyumu kontrol edilmelidir. Adaptörün uyumlu olması, her bağlantının her modül varyantında aynı amaçla kullanılacağı anlamına gelmez.
Yazılım yükleme modu
ESP8266 normal çalışma ile programlama arasında açılış pinlerinin durumuna göre geçiş yapar. PROG ve RESET kontrolleri bu geçişin yapılmasında kullanılır. Yükleme sırasında yanıt alınmazsa önce seçilen seri port, besleme kararlılığı ve modülün önyükleme durumu incelenmelidir.
3.3 V ile 5 V hatlarını ayırma
Kartta 5 V işaretli bir besleme hattı bulunması, ESP8266 RX/TX veya diğer GPIO pinlerinin 5 V toleranslı olduğu anlamına gelmez. Harici USB–UART bağlantısının lojik seviyesi de uygun olmalıdır. Birden fazla besleme kaynağı kullanılacaksa kartın güç yolu anlaşılmadan kaynaklar aynı hatta bağlanmamalıdır.
İlk kurulumda izlenecek sıra
Geliştirmeye başlamadan önce kart üzerindeki model işareti, bağlantı yönleri ve kullanılacak yazılım ortamı kontrol edilir. Bilgisayar bağlantısı gereken işlemlerde veri taşıyan bir USB kablo seçilir. İlk deneme, kartın temel işlevini doğrulayan küçük bir örnekle yapılmalıdır. Aynı anda ekran, sensör ve ağ bağlantısını eklemek yerine her bileşeni ayrı çalıştırmak, bir sorun olduğunda kaynağını bulmayı kolaylaştırır. Başarılı ilk denemeden sonra kullanılan kart tanımı, kütüphane sürümü ve pin eşlemesi not edilerek sonraki geliştirmelerde aynı yapı korunabilir. Yazılım derleniyor olsa bile seçilen pinlerin gerçek kartla eşleştiği ayrıca kontrol edilmelidir.
Çevre birimlerini bağlarken
Harici bir sensör veya kontrol devresi eklenirken yalnızca soket biçimine bakılmaz. Besleme gerilimi, lojik seviye, ortak referans ve haberleşme yöntemi birlikte incelenir. Giriş olarak kullanılan bir pine izin verilenden yüksek gerilim uygulanmamalıdır. Motor, röle bobini veya güçlü aydınlatma gibi yükler işlemci pininden doğrudan beslenmez; yükün türüne uygun sürücü kullanılır. Analog sinyallerde ölçüm aralığı ve bağlantı gürültüsü önemlidir. Bir haberleşme hattını birden fazla aygıt paylaşacaksa adres veya seçim pinleri çakışmamalıdır. Bağlantı planının önceden hazırlanması, hem yazılım pin tanımlarını hem de fiziksel montajı daha anlaşılır hâle getirir.
