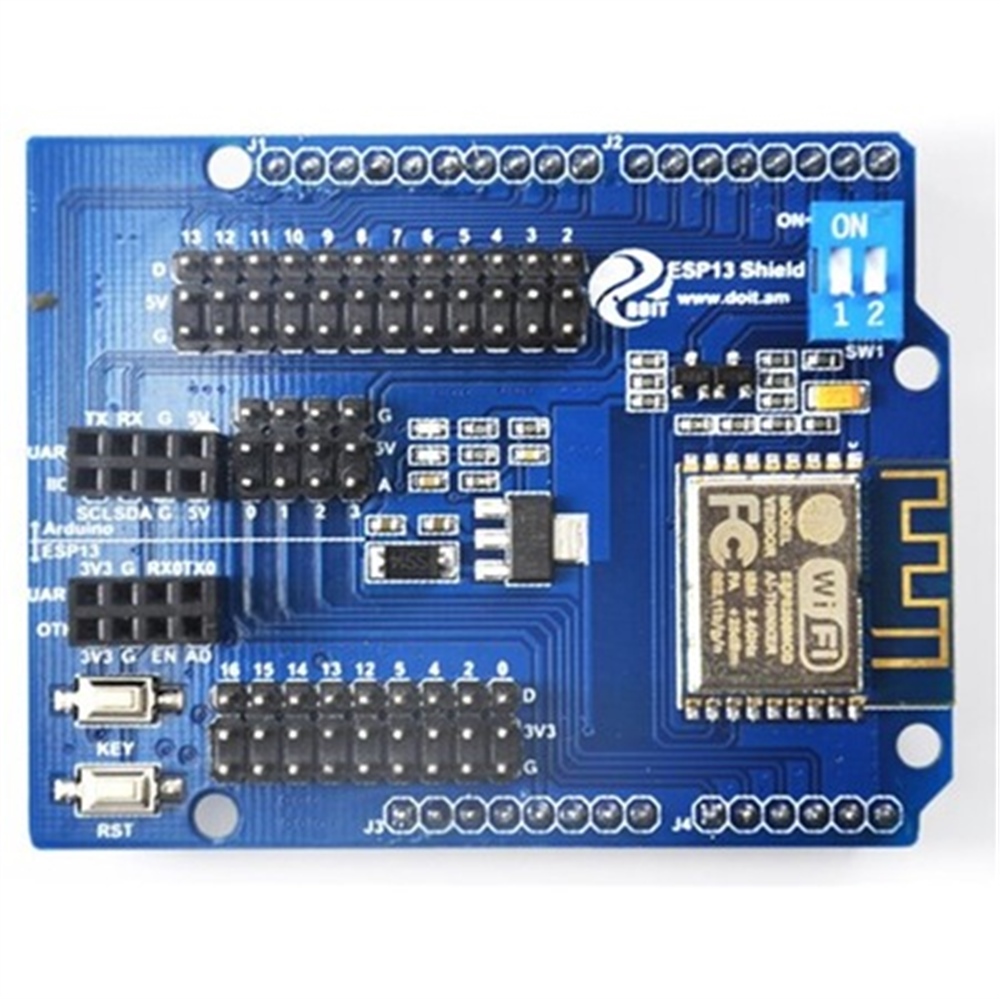

ESP8266 ESP-13 WiFi Shield'i

ESP8266, Arduino kartınızı WiFi aracılığı ile internete bağlantı yapabilmenize imkan tanıyan, kullanımı kolay bir karttır. Bu sayede projelerinizi internet üzerinden kontrol edebilir, IOT projeleri tasarlayabilir, hayal gücünüzün genişliği kadar bir sürü farklı projeler yapabilirsiniz.

ESP8266 modülünün pin sayısının çok olması, iletişimde kayıp olmaması için devre kurulurken dikkat edilmesi gerekir. Bu shield kartı ise size bu açıdan büyük kolaylık sağlıyor. Yapmanız gereken tek şey shield kartını arduino üstüne takmak ve kodunuzu yüklemek. Böylece karmaşık devrelerle uğraşmadan kolay ve hızlı bir şekilde çalışmaya başlayabilirsiniz.

Ürün özellikleri:

11b/g/n desteği

STA ve AP modlarını destekler

TCP/IP protokol stack'i, TCP/UDP sunucu ve istemci modları

Baud rate desteği: 1200/2400/4800/9600/19200/38400/57600/74800/115200 bps

Seri data bit desteği: 5/6/7/8 bit

Seri port parite desteği: yok

Seri data stop bitleri: 1/2 bit

Arduino UNO ve Mega uyumlu

Arduino pinleri 2/3/4/5/6/7/8/9/10/11/12/13 kart üzerinde yer alır

ESP8266 GPIO pinleri 0/2/4/5/9/10/12/13/14/15/16 / ADC / EN / * UART TX / UART RX kart üzerinde yer alır

Buton ile mod konfigürasyonu

Arduino ve ESP8266 arası geçiş için DIP switch'ler

WiFi sürekli haberleşme durumunda ~70mA (maksimum 200mA), boş durumda <200µA akım çeker

Seri WiFi iletim hızı: 110-460800bps
