ESP8266 ESP-12S 1.28 İnç Yuvarlak TFT LCD Ekranlı Wi-Fi Geliştirme Kartı

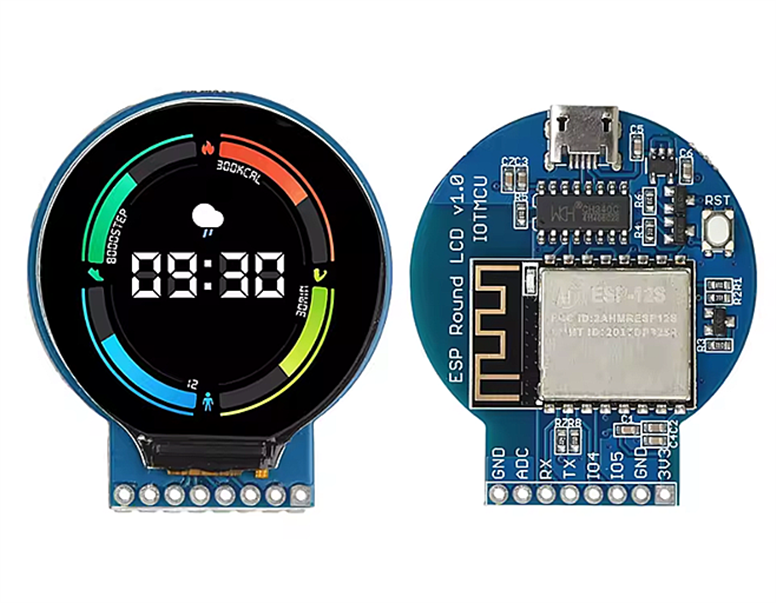

ESP8266 ESP-12S 1.28 İnç Yuvarlak TFT LCD Ekranlı Geliştirme Kartı, kablosuz bağlantı ve renkli ekran gerektiren kompakt elektronik projeler için geliştirilmiş, kullanışlı bir IoT kontrol kartıdır. Ürün üzerinde ESP8266 tabanlı ESP-12S Wi-Fi modülü ile 240 × 240 piksel çözünürlüğe sahip 1.28 inç yuvarlak TFT LCD ekran bir arada bulunur.
Entegre yapısı sayesinde ayrıca bir mikrodenetleyici kartı ve ekran modülü bağlama ihtiyacını azaltır. Böylece Wi-Fi bağlantılı göstergeler, dijital saatler, sensör takip ekranları, akıllı ev kontrol panelleri ve taşınabilir bilgi ekranları daha kompakt şekilde geliştirilebilir.
Kart üzerindeki yuvarlak ekran, GC9A01 ekran sürücü entegresini kullanır ve ESP8266 ile SPI haberleşme arabirimi üzerinden iletişim kurar. 65 bin RGB renk desteği sayesinde ikonlar, göstergeler, grafikler, sayaçlar ve farklı kullanıcı arayüzleri canlı şekilde görüntülenebilir.
Önemli: Ürün açıklamasında dokunmatik ekran özelliği belirtilmemektedir. Ekran, görüntüleme amaçlı yuvarlak TFT LCD paneldir.
ESP8266 ESP-12S Wi-Fi Modülü
Kartın merkezinde bulunan ESP8266 ESP-12S modülü, Wi-Fi bağlantılı elektronik ve IoT projelerinde yaygın olarak kullanılan güçlü bir mikrodenetleyici platformudur.
ESP8266 işlemci, uygulamaya bağlı olarak 80 MHz veya 160 MHz çalışma frekansında kullanılabilir. Entegre 2.4 GHz Wi-Fi bağlantısı sayesinde cihazın yerel ağa veya internete bağlanması sağlanabilir.
ESP-12S modülü kullanılarak aşağıdaki kablosuz işlemler gerçekleştirilebilir:
- Kablosuz sensör verisi gönderme
- Web sunucusu oluşturma
- İnternet üzerinden veri alma
- MQTT tabanlı IoT haberleşmesi
- Akıllı ev sistemlerine bağlanma
- Mobil cihaz üzerinden kontrol
- Uzaktan açma ve kapatma işlemleri
- İnternet saati ve hava durumu bilgisi görüntüleme
ESP8266’nın kablosuz bağlantı özelliği, bu kartı küçük boyutlu ve internete bağlanabilen ekranlı projeler için uygun hale getirir.
1.28 İnç Yuvarlak TFT LCD Ekran
Kart üzerinde bulunan 1.28 inç yuvarlak TFT LCD ekran, 240 × 240 piksel çözünürlüğe sahiptir. Yuvarlak ekran tasarımı özellikle klasik dikdörtgen ekranlardan farklı ve dikkat çekici kullanıcı arayüzleri hazırlanmasına imkân tanır.
Ekran üzerinde aşağıdaki içerikler görüntülenebilir:
- Dijital ve analog saat arayüzleri
- Sıcaklık ve nem değerleri
- Hız ve devir göstergeleri
- Pil seviyesi
- Wi-Fi bağlantı durumu
- Sensör ölçüm sonuçları
- Grafikler ve sayaçlar
- Menü ve durum simgeleri
- İnternetten alınan güncel bilgiler
- Akıllı ev kontrol ekranları
240 × 240 piksel çözünürlük, küçük boyutuna rağmen ayrıntılı ikonların, grafiklerin ve metinlerin görüntülenmesine olanak tanır.
GC9A01 LCD Ekran Sürücüsü
Yuvarlak TFT LCD ekran üzerinde GC9A01 sürücü entegresi kullanılır. GC9A01, özellikle yuvarlak renkli LCD ekranların kontrol edilmesi için kullanılan yaygın bir ekran sürücüsüdür.
Ekran, ESP8266 ile SPI haberleşme arabirimi üzerinden iletişim kurar. SPI haberleşmesi sayesinde ekran verileri az sayıda bağlantı pini kullanılarak aktarılabilir.
GC9A01 sürücüsü için Arduino ve ESP8266 platformlarında kullanılabilecek farklı grafik kütüphaneleri ve örnek projeler bulunmaktadır. Uygun kütüphane ve pin tanımlamaları yapılarak ekrana yazı, şekil, ikon, görsel ve grafik aktarılabilir.
65 Bin RGB Renk Desteği
Ekran, 65K RGB renk desteğine sahiptir. Bu özellik, tek renkli ekranlara kıyasla daha canlı ve gelişmiş kullanıcı arayüzleri oluşturulmasını sağlar.
Renkli ekran üzerinde farklı değerler renklerle sınıflandırılabilir. Örneğin normal ölçümler yeşil, uyarı seviyeleri sarı ve kritik değerler kırmızı renkle gösterilebilir.
Bu sayede sensör takip, alarm ve kontrol uygulamalarında bilgilerin daha kolay anlaşılması sağlanabilir.
SPI Haberleşme Arabirimi
TFT LCD ekranın kontrolü SPI haberleşme arabirimi üzerinden gerçekleştirilir. SPI bağlantısı, ekranın hızlı şekilde güncellenmesine ve mikrodenetleyiciyle verimli şekilde iletişim kurmasına yardımcı olur.
SPI arabirimi kullanılarak:
- Ekrana metin yazdırılabilir
- Geometrik şekiller çizilebilir
- Resim ve ikonlar görüntülenebilir
- Grafikler oluşturulabilir
- Analog gösterge arayüzleri hazırlanabilir
- Menü ve durum ekranları tasarlanabilir
Ekranın düzgün çalışabilmesi için kullanılan yazılım içerisindeki SPI pinlerinin ve GC9A01 ekran ayarlarının karta uygun olarak tanımlanması gerekir.
802.11 b/g/n Wi-Fi Bağlantısı
ESP8266 ESP-12S modülü, 2.4 GHz IEEE 802.11 b/g/n Wi-Fi bağlantısını destekler. Bu sayede kart kablosuz ağa bağlanabilir veya kendi Wi-Fi erişim noktasını oluşturabilir.
Kart aşağıdaki çalışma biçimlerinde kullanılabilir:
İstemci modu: Mevcut modem veya kablosuz ağa bağlanır.
Erişim noktası modu: Kendi Wi-Fi ağını oluşturarak telefon veya bilgisayarın doğrudan karta bağlanmasını sağlar.
İstemci ve erişim noktası modu: Her iki bağlantı yöntemi aynı proje içerisinde kullanılabilir.
Bu özellikler, ürünü internet bağlantılı ekranlar ve kablosuz kontrol sistemleri için kullanışlı hale getirir.
Micro USB Üzerinden Güç ve Programlama
Kart üzerinde bulunan Micro USB bağlantısı, ürüne güç vermek ve uygun sürücüler ile yazılım kullanıldığında program yüklemek için kullanılabilir.
USB bağlantısı sayesinde kart, bilgisayara veya uygun bir 5V USB güç kaynağına bağlanabilir. Geliştirme sırasında program yükleme, seri port haberleşmesi ve hata ayıklama işlemleri gerçekleştirilebilir.
Kullanılacak USB kablosunun yalnızca şarj değil, veri aktarımı özelliğine de sahip olması gerekir.
8 Pinli Genişletme Bağlantısı
Kart üzerinde bulunan 8 pinli delikli bağlantı noktaları, güç ve uygun ESP8266 bağlantılarına erişmek için kullanılabilir.
Bu bağlantılar sayesinde projeye harici sensörler, butonlar veya farklı elektronik bileşenler eklenebilir. Kullanılabilir pinlerin görevleri ve bağlantı düzeni kartın üretici pin şemasına göre kontrol edilmelidir.
Kartla birlikte kullanılabilecek bazı çevre birimleri şunlardır:
- Sıcaklık ve nem sensörleri
- Işık sensörleri
- Buton ve anahtarlar
- Buzzer devreleri
- LED modülleri
- Mesafe sensörleri
- Röle kontrol devreleri
- I2C veya tek hat haberleşmeli sensörler
ESP8266’nın bazı GPIO pinleri açılış ve programlama işlemlerinde özel görevlere sahip olabileceğinden bağlantı yapılmadan önce pin fonksiyonları kontrol edilmelidir.
Arduino IDE ile Programlanabilir
ESP8266 ESP-12S ekranlı geliştirme kartı, uygun kart tanımlamaları yüklendiğinde Arduino IDE üzerinden programlanabilir.
Arduino IDE kullanılarak Wi-Fi bağlantısı kurulabilir, sensörlerden veri okunabilir ve GC9A01 ekran üzerinde özel arayüzler oluşturulabilir.
Ekran kontrolü için projeye göre aşağıdaki türde kütüphaneler kullanılabilir:
- GC9A01 uyumlu ekran kütüphaneleri
- Adafruit GFX tabanlı grafik kütüphaneleri
- TFT_eSPI
- ESP8266 Wi-Fi kütüphaneleri
- MQTT ve web sunucusu kütüphaneleri
Kütüphane seçimi sırasında ESP8266, GC9A01 sürücüsü ve kartın fiziksel pin bağlantılarıyla uyumluluk kontrol edilmelidir.
Kompakt ve Hepsi Bir Arada Tasarım
ESP8266 işlemci, Wi-Fi bağlantısı ve yuvarlak renkli LCD ekranın aynı kart üzerinde bulunması, projenin daha az kablo ve daha az harici modülle hazırlanmasını sağlar.
Kompakt yapısı sayesinde ürün; masaüstü göstergelerde, küçük kontrol panellerinde, duvara monte edilebilen bilgi ekranlarında ve taşınabilir elektronik projelerde kullanılabilir.
Yuvarlak ekran yapısı, özellikle analog gösterge görünümüne sahip arayüzlerde estetik ve profesyonel bir görüntü sağlar.
Öne Çıkan Özellikler
- ESP8266 tabanlı ekranlı geliştirme kartı
- ESP-12S Wi-Fi mikrodenetleyici modülü
- 80 MHz ve 160 MHz işlemci çalışma desteği
- 2.4 GHz Wi-Fi bağlantısı
- IEEE 802.11 b/g/n desteği
- 1.28 inç yuvarlak TFT LCD ekran
- 240 × 240 piksel ekran çözünürlüğü
- 65 bin RGB renk desteği
- GC9A01 LCD ekran sürücüsü
- SPI ekran haberleşme arabirimi
- Micro USB güç ve programlama bağlantısı
- 8 pinli genişletme bağlantısı
- Kompakt ve bütünleşik kart tasarımı
- Arduino IDE ile programlanabilme
- Wi-Fi bağlantılı IoT projelerine uygun yapı
- Dijital saat ve yuvarlak gösterge uygulamalarına uygunluk
- Sensör verilerini renkli ekranda görüntüleme imkânı
Kullanım Alanları
- ESP8266 Wi-Fi projeleri
- IoT kontrol ve takip sistemleri
- İnternet bağlantılı dijital saat
- Analog görünümlü dijital gösterge
- Sıcaklık ve nem takip ekranı
- Wi-Fi bağlantı durum göstergesi
- Akıllı ev kontrol paneli
- Kablosuz sensör takip cihazı
- Hava durumu bilgi ekranı
- MQTT veri görüntüleme paneli
- Mini masaüstü bilgi ekranı
- Robot ve elektronik cihaz gösterge paneli
- İnternet üzerinden veri görüntüleme
- Kablosuz alarm ve uyarı sistemleri
- Eğitim ve prototipleme projeleri
Teknik Özellikler
Ürün tipi: Yuvarlak TFT LCD ekranlı Wi-Fi geliştirme kartı
Mikrodenetleyici modülü: ESP8266 ESP-12S
İşlemci çalışma frekansı: 80 MHz / 160 MHz
Kablosuz bağlantı: 2.4 GHz Wi-Fi
Wi-Fi standardı: IEEE 802.11 b/g/n
Ekran tipi: Yuvarlak tam renkli TFT LCD
Ekran boyutu: 1.28 inç
Ekran çözünürlüğü: 240 × 240 piksel
Renk desteği: 65K RGB
Ekran sürücü entegresi: GC9A01
Ekran haberleşme arabirimi: SPI
USB bağlantısı: Micro USB
Harici bağlantı: 8 pinli delikli bağlantı noktası
Programlama desteği: Arduino IDE ve ESP8266 uyumlu geliştirme ortamları
Dokunmatik ekran: Belirtilmemiştir
Önemli Bilgilendirme
Bu ürün kullanıma hazır bir akıllı saat veya son kullanıcı cihazı değildir. Yazılım geliştirme, elektronik prototipleme ve eğitim projeleri için üretilmiş bir geliştirme kartıdır.
Ekranda görüntülenecek saat, menü, grafik, gösterge ve diğer fonksiyonlar kullanıcı tarafından hazırlanacak yazılıma bağlıdır. Ürünün kullanımı için temel ESP8266 programlama, Arduino IDE, SPI haberleşmesi ve elektronik bağlantı bilgisi gerekebilir.
Ürün açıklamasında dokunmatik ekran özelliği belirtilmediğinden ekranın dokunmatik olduğu kabul edilmemelidir. Fiziksel kullanıcı kontrolü gereken projelerde kartın uygun giriş pinlerine harici buton veya farklı kontrol bileşenleri bağlanabilir.
Program yüklemeden önce kart modeli, USB sürücüsü, seri port ayarları, GC9A01 ekran kütüphanesi ve ekran pin tanımlamaları kontrol edilmelidir.
