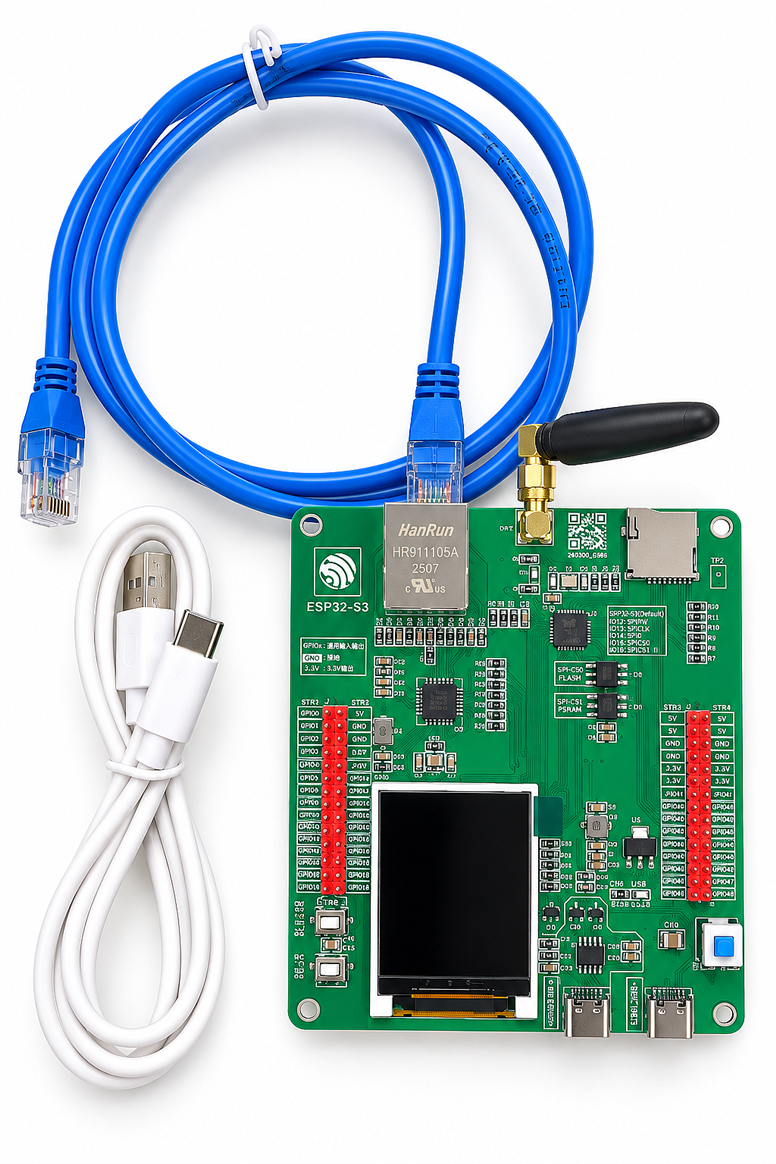

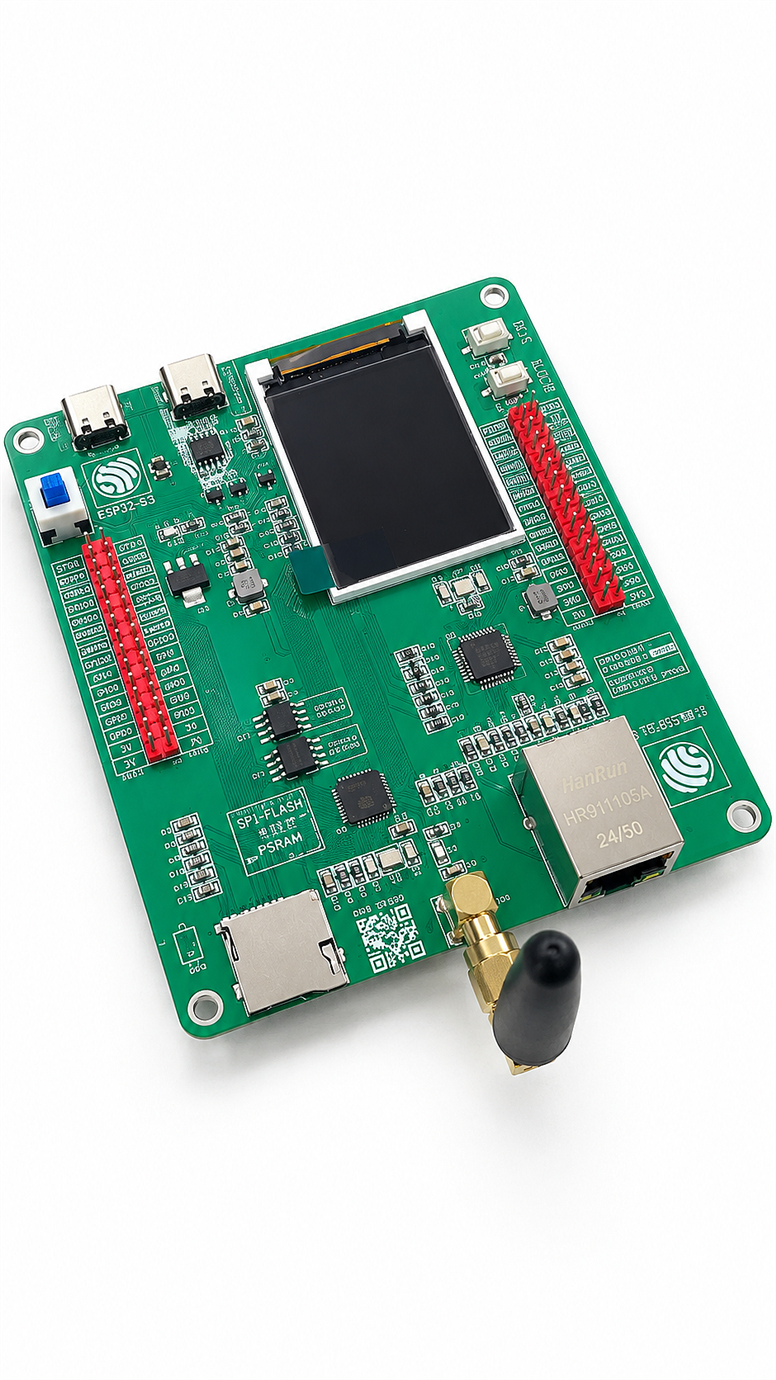

ESP32-S3 Ethernet W5500 N16R8 1.77 İnç LCD Ekranlı 2.5dbi WiFi Bluetooth Geliştirme Kartı
ESP32-S3 N16R8 geliştirme kartı; kablosuz bağlantı, W5500 Ethernet arayüzü ve 1.77 inç ekranı tek kart üzerinde bir araya getirir. Yerel ağdan veri izleme, cihaz durum ekranı, sensör paneli ve ağ bağlantılı kontrol uygulamalarında kullanılabilir. 16 MB Flash ile 8 MB PSRAM, ağ işlemleri ve ekran arayüzünün aynı yazılım içinde planlanmasına yardımcı olur.

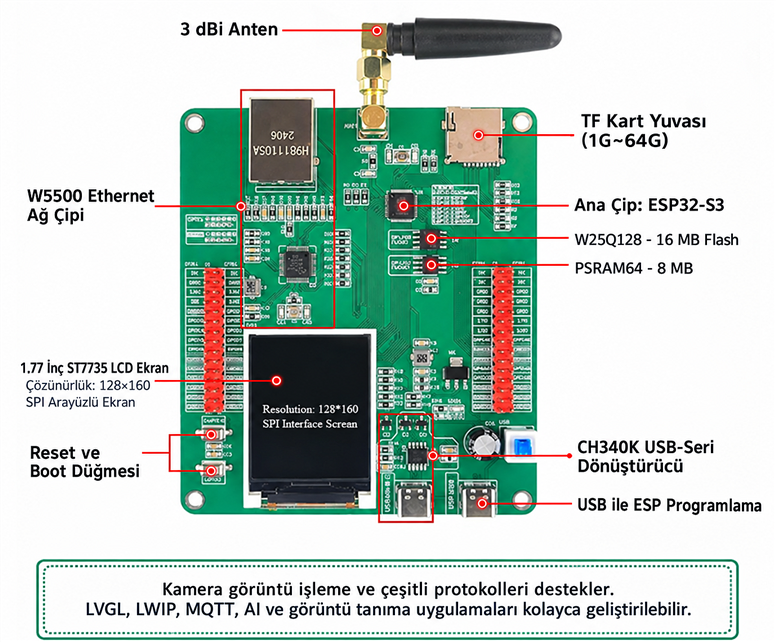

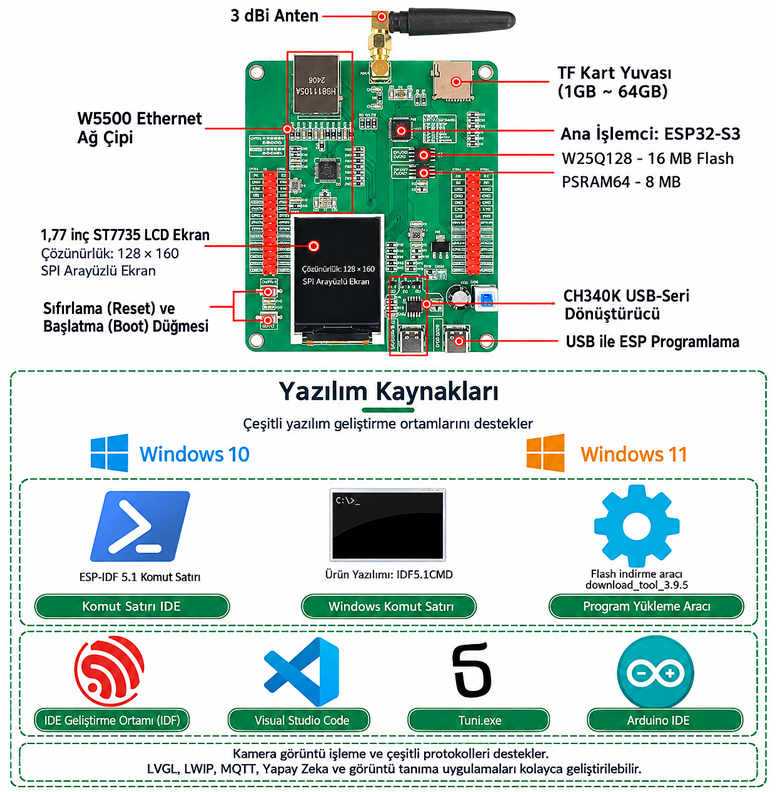

Teknik özellikler
- İşlemci ailesi: ESP32-S3, çift çekirdekli Xtensa LX7
- Azami işlemci frekansı: 240 MHz
- Flash: 16 MB
- PSRAM: 8 MB
- Kablolu ağ denetleyicisi: W5500
- WiFi bandı: 2.4 GHz
- Bluetooth: Bluetooth Low Energy
- Ekran: 1.77 inç, ST7735 denetleyicili 128 × 160 piksel ekran
- Bellek varyantı: N16R8
Ethernet ile kablosuz ağı birlikte kullanma
W5500, kontrol işlemcisine SPI üzerinden bağlanan bir Ethernet denetleyicisidir. Uygulama Ethernet ve WiFi için ayrı bağlantı durumlarını takip edebilir; bağlantı değiştiğinde yeniden bağlanma davranışı yazılımda belirlenir. Kablolu bağlantının bulunması, iki ağ arasında otomatik yönlendirme yapan hazır bir router işlevi olduğu anlamına gelmez.
Ekran ve arayüz tasarımı
Küçük ekran; IP adresi, sensör değeri, bağlantı durumu veya menü göstermek için uygundur. ST7735 sürücüsünde ekran yönü, renk sırası ve başlangıç ofseti kartın ekranıyla eşleştirilmelidir. Ekranın tümünü sürekli yenilemek yerine değişen bölgeleri güncellemek, uygulamanın diğer görevlerine daha fazla zaman bırakabilir.
Anten ve kurulum
Anten kazancı için ürün başlığı ile görsel üzerindeki ifadeler aynı olmadığından kesin dBi değeri teknik özellik olarak verilmemiştir. Kablosuz bağlantı, 2.4 GHz destekleyen bir erişim noktasıyla kurulmalıdır. Antenin kapalı metal kutu içinde bırakılması, kart üzerindeki bellek veya işlemci kapasitesinden bağımsız olarak kapsama performansını etkileyebilir.
Ağ bağlantılı gösterge örneği
Bir sensörden okunan değer yerel ekranda gösterilirken aynı veri ağ üzerindeki sunucuya gönderilebilir. Sunucuya ulaşılamadığında ekranın çalışmaya devam etmesi için ağ işlemlerinin zaman aşımıyla sınırlandırılması yararlıdır. PSRAM, geçici veri ve ekran tamponları için kullanılabilir; kalıcı veri saklama ayrıca tasarlanmalıdır.
Port ve GPIO paylaşımı
Ekran, Ethernet denetleyicisi ve kartın diğer bileşenleri bazı GPIO hatlarını kullanır. Yeni bir sensör veya çevre birimi eklenmeden önce bu hatların çakışmadığı kontrol edilmelidir. Aynı SPI veri yoluna bağlı aygıtlarda seçim pinleri ayrı yönetilir; her aygıtın desteklediği saat ve çalışma modu dikkate alınır.
İlk kurulumda izlenecek sıra
Geliştirmeye başlamadan önce kart üzerindeki model işareti, bağlantı yönleri ve kullanılacak yazılım ortamı kontrol edilir. Bilgisayar bağlantısı gereken işlemlerde veri taşıyan bir USB kablo seçilir. İlk deneme, kartın temel işlevini doğrulayan küçük bir örnekle yapılmalıdır. Aynı anda ekran, sensör ve ağ bağlantısını eklemek yerine her bileşeni ayrı çalıştırmak, bir sorun olduğunda kaynağını bulmayı kolaylaştırır. Başarılı ilk denemeden sonra kullanılan kart tanımı, kütüphane sürümü ve pin eşlemesi not edilerek sonraki geliştirmelerde aynı yapı korunabilir. Yazılım derleniyor olsa bile seçilen pinlerin gerçek kartla eşleştiği ayrıca kontrol edilmelidir.
Çevre birimlerini bağlarken
Harici bir sensör veya kontrol devresi eklenirken yalnızca soket biçimine bakılmaz. Besleme gerilimi, lojik seviye, ortak referans ve haberleşme yöntemi birlikte incelenir. Giriş olarak kullanılan bir pine izin verilenden yüksek gerilim uygulanmamalıdır. Motor, röle bobini veya güçlü aydınlatma gibi yükler işlemci pininden doğrudan beslenmez; yükün türüne uygun sürücü kullanılır. Analog sinyallerde ölçüm aralığı ve bağlantı gürültüsü önemlidir. Bir haberleşme hattını birden fazla aygıt paylaşacaksa adres veya seçim pinleri çakışmamalıdır. Bağlantı planının önceden hazırlanması, hem yazılım pin tanımlarını hem de fiziksel montajı daha anlaşılır hâle getirir.
Uygulama yazılımını düzenleme
Veri okuma, hesaplama ve kullanıcıya gösterme işlemleri ayrı görevler olarak planlanabilir. Bir çevre biriminden yanıt beklerken uygulamanın geri kalanını süresiz durdurmak yerine zaman aşımı uygulanması yararlıdır. Hata oluştuğunda son geçerli değer ile yeni ölçüm birbirinden ayrılmalıdır. Örneğin ekranda görünen bir sensör değerinin güncellenmediği kullanıcıya gösterilebilir. Ayarların kalıcı saklanması gerekiyorsa sık ve gereksiz yazma işlemleri azaltılır. Kartın yeniden başlatılması sonrasında hangi varsayılan ayarlarla açılacağı belirlenir. Böylece prototip yalnızca ilk çalıştırmada değil, bağlantı kesilip geri geldiğinde de öngörülebilir biçimde davranır.
Prototipten kalıcı montaja geçiş
Masa üzerinde çalışan devrenin bir kutuya alınması ısınma, kablo yerleşimi ve bağlantı erişimini değiştirebilir. Kart ile metal yüzeyler arasında yalıtım bırakılmalı, USB veya diğer soketlere gelen mekanik kuvvet azaltılmalıdır. Lehim bağlantıları gözle kontrol edilir ve açıkta kalan iletken uçlar birbirine temas etmeyecek biçimde düzenlenir. Kalıcı montajdan sonra aynı temel testler yeniden yapılır. Uzun kablolarla çalışan bağlantılarda kararlılık ayrıca gözlenir. Besleme kesilip geldiğinde sistemin doğru açılması, butonların erişilebilir olması ve kullanılan göstergelerin okunabilmesi uygulamanın kullanım kolaylığını doğrudan etkiler.
Uyumluluk kontrolü ve proje kapsamı
Bir geliştirme kartı, üzerinde çalıştırılacak uygulamaya göre farklı görevler üstlenebilir. Ancak uyumlu çevre birimi, gerekli kütüphane ve yeterli donanım kaynağı olmadan her örnek projenin aynı biçimde çalışması beklenmemelidir. Satın alma ve proje planlamasında bu modelin teknik tablosundaki özellikler esas alınmalıdır. Başka bir kartın daha yüksek bellek, farklı haberleşme veya ek giriş özellikleri bu ürüne aktarılmamalıdır. Harici ekran, kamera, sensör, kablo veya güç kaynağı gerektiren bir uygulamada bu parçaların teknik uyumu ayrıca değerlendirilir. İlk çalışan örneğin ardından özelliklerin sırayla eklenmesi, geliştirme sürecini takip edilebilir kılar.
