Waveshare ESP32-S3 2.06 İnç AMOLED Dokunmatik Akıllı Saat Geliştirme Kartı
Waveshare ESP32-S3 2.06 İnç AMOLED Dokunmatik Akıllı Saat Geliştirme Kartı, giyilebilir teknoloji, IoT, yapay zekâ destekli sesli asistan ve taşınabilir akıllı cihaz projeleri geliştirmek isteyen kullanıcılar için tasarlanmış yüksek performanslı bir geliştirme platformudur.
Gücünü 240 MHz’e kadar çalışma frekansına sahip çift çekirdekli 32-bit Xtensa LX7 işlemcili ESP32-S3R8 mikrodenetleyiciden alan kart; yüksek çözünürlüklü AMOLED ekranı, kapasitif dokunmatik paneli, Wi-Fi ve Bluetooth bağlantısı, hareket sensörü, gerçek zamanlı saat devresi, ses işleme bileşenleri ve microSD kart yuvasıyla kapsamlı bir geliştirme ortamı sunar.

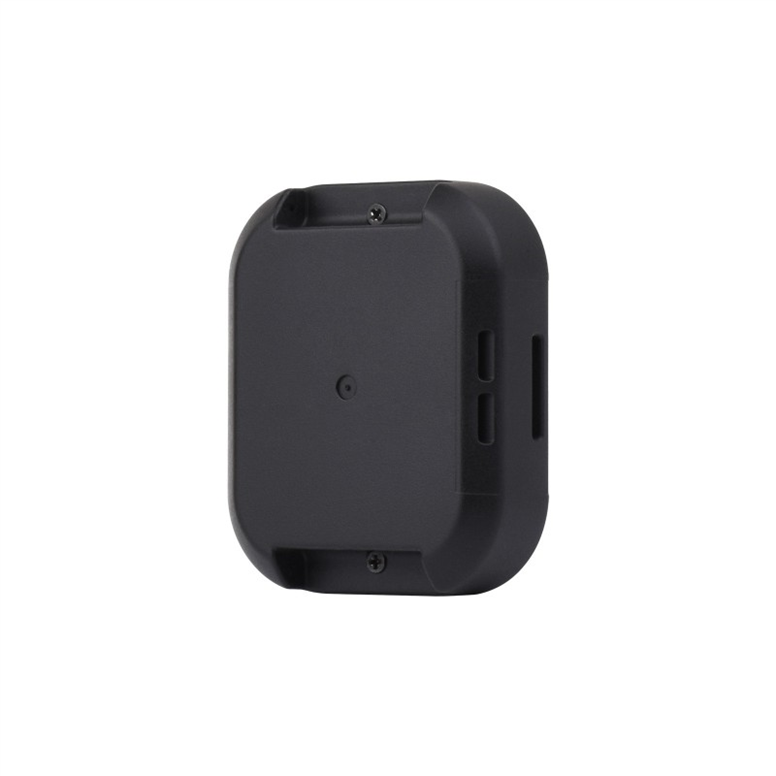

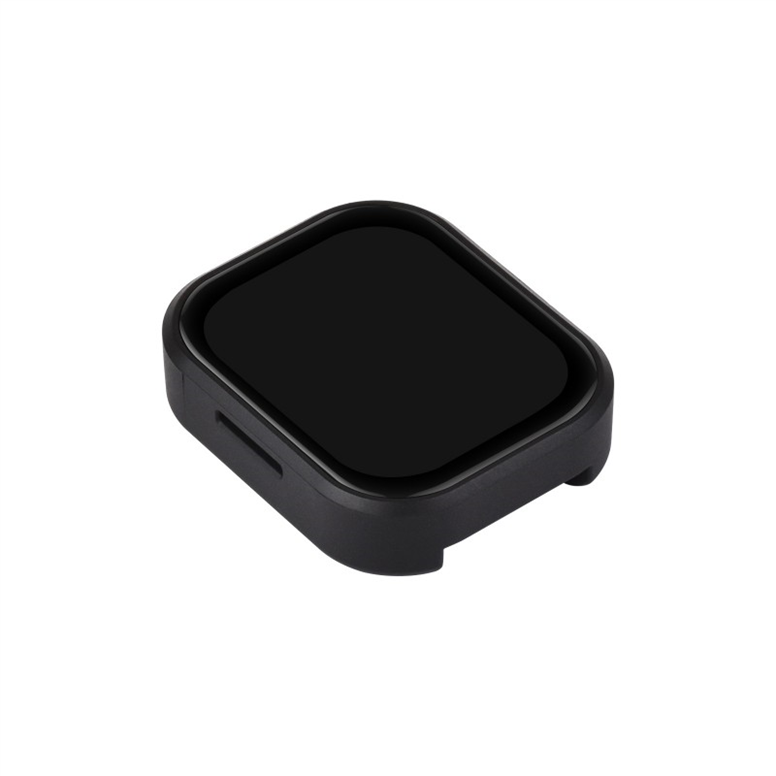

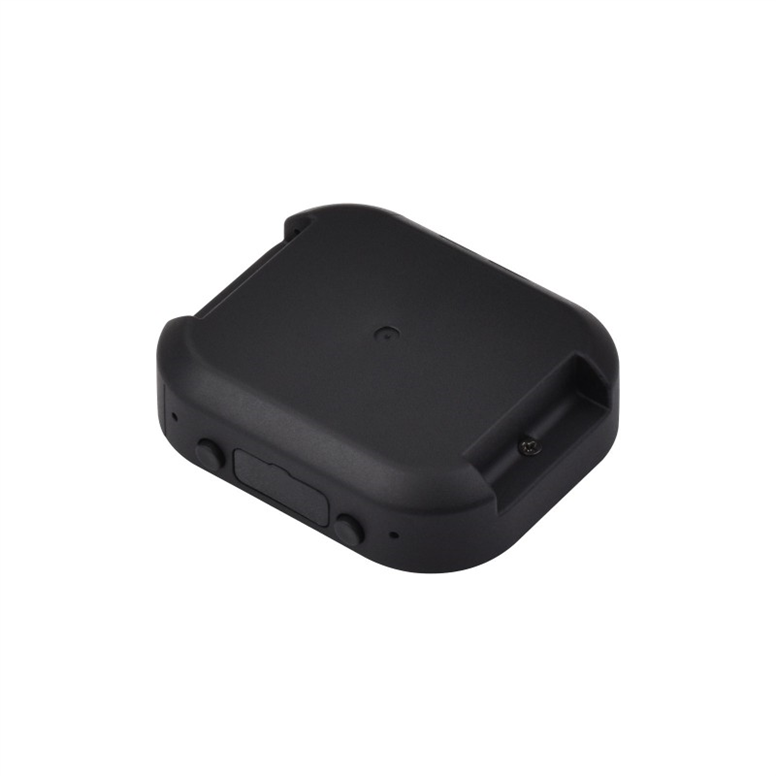

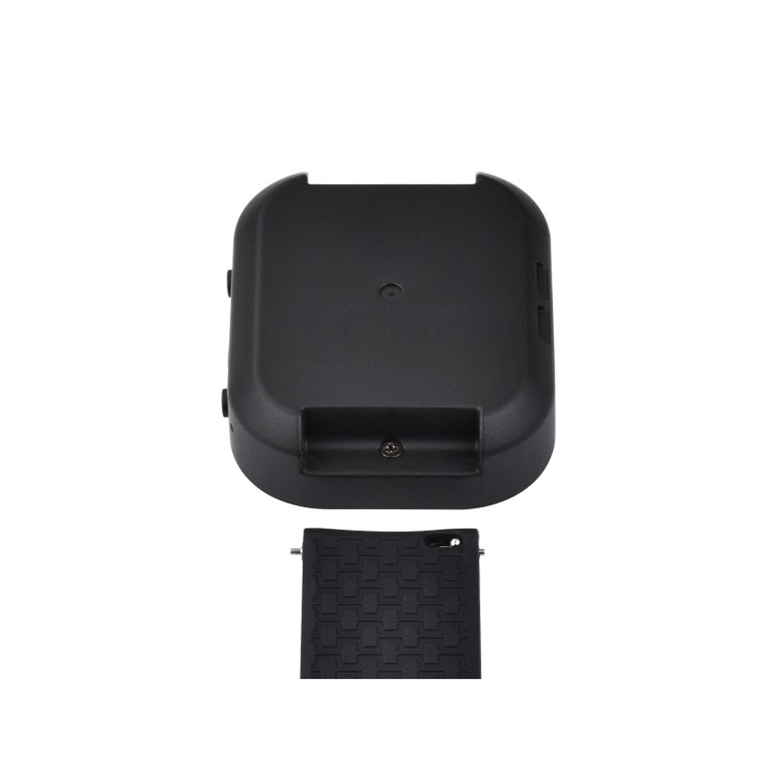

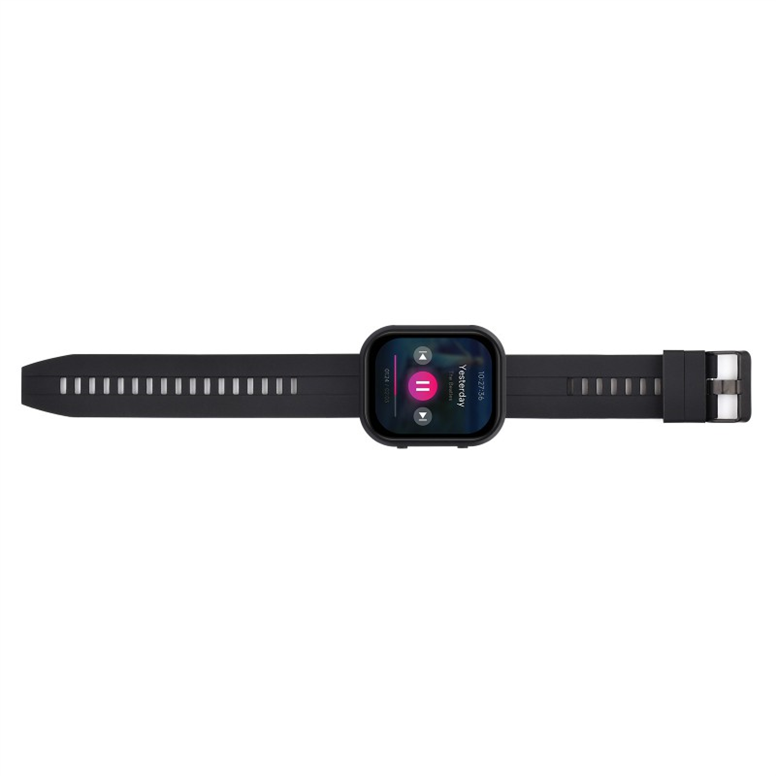

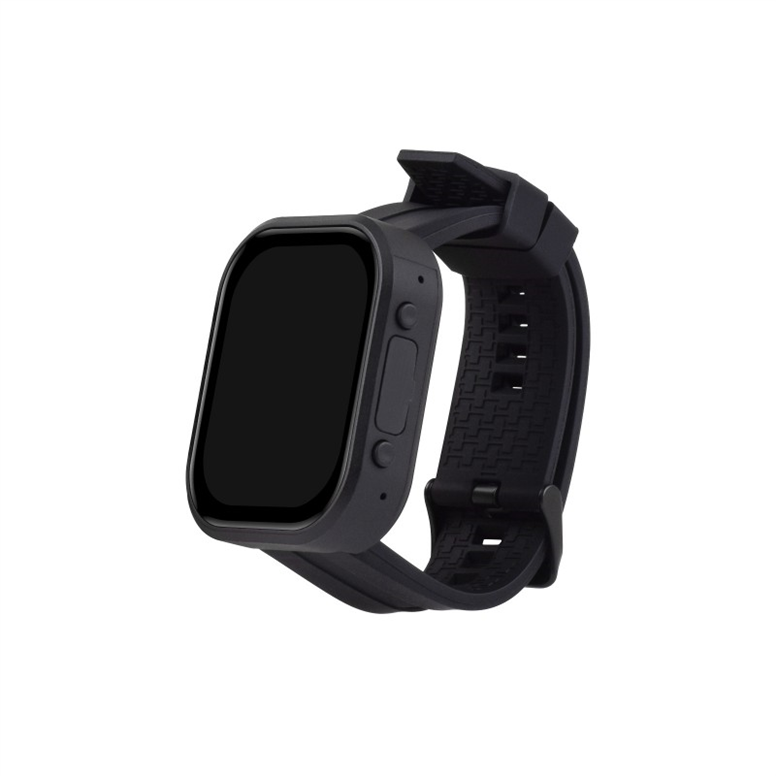

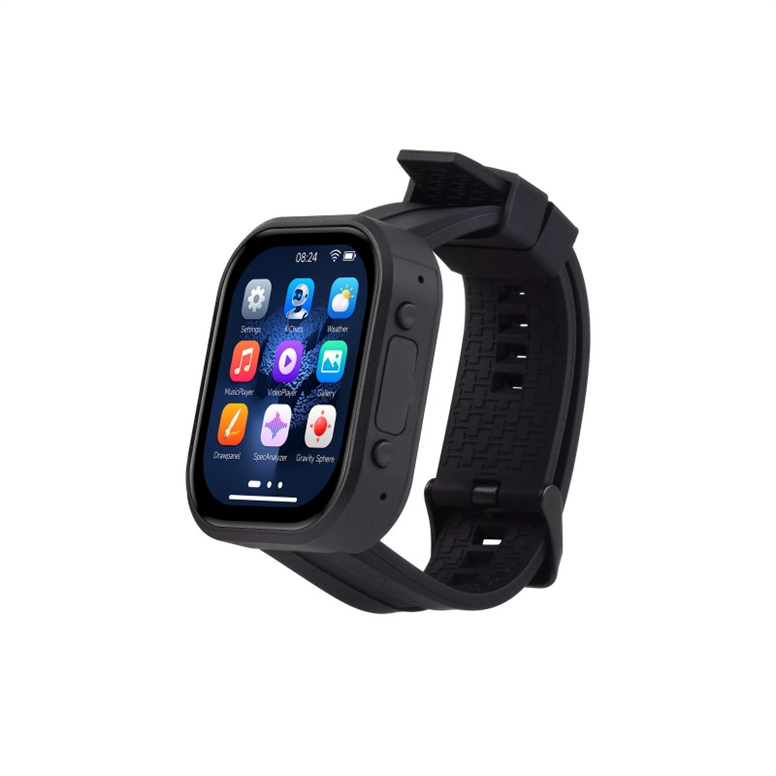

Akıllı saat görünümündeki özel kasası ve değiştirilebilir saat kayışı sayesinde geliştirilen projeler yalnızca masaüstünde test edilmekle kalmaz, gerçek bir giyilebilir cihaz formunda kullanılabilir ve sergilenebilir.
Canlı ve Yüksek Çözünürlüklü AMOLED Ekran
Kart üzerinde bulunan 2.06 inç AMOLED ekran, 410 × 502 piksel çözünürlüğü ve 16,7 milyon renk desteğiyle canlı, keskin ve ayrıntılı görüntüler sunar. AMOLED teknolojisinin sağladığı yüksek kontrast oranı, geniş görüş açısı, hızlı tepki süresi ve düşük güç tüketimi sayesinde kullanıcı arayüzleri, animasyonlar, grafikler ve görseller etkileyici bir şekilde görüntülenebilir.
Ekranda kullanılan CO5300 sürücü entegresi, ESP32-S3 ile QSPI üzerinden haberleşir. QSPI arabirimi, ekran verilerinin hızlı şekilde aktarılmasına yardımcı olurken mikrodenetleyicinin GPIO kaynaklarının daha verimli kullanılmasını sağlar.
Kapasitif Dokunmatik Kontrol
Entegre FT3168 kapasitif dokunmatik kontrolcü, akıcı ve hassas dokunmatik kullanım sunar. Dokunmatik panel ile menüler, butonlar, kaydırma hareketleri ve farklı kullanıcı arayüzü kontrolleri geliştirilebilir.
Dokunmatik kontrolcünün I2C arabirimi üzerinden çalışması, bağlantı yapısını sadeleştirir ve diğer çevre birimleri için daha fazla giriş-çıkış kaynağı bırakır.
Güçlü ESP32-S3R8 İşlemci
Geliştirme kartının merkezinde yer alan ESP32-S3R8 mikrodenetleyici, çift çekirdekli 32-bit Xtensa LX7 işlemci mimarisine ve 240 MHz’e kadar çalışma frekansına sahiptir. Kart üzerinde bulunan 8 MB PSRAM ve 32 MB Flash bellek, grafik arayüzleri, ses uygulamaları, kablosuz iletişim projeleri ve daha kapsamlı yazılımlar için geniş bellek kapasitesi sağlar.
ESP32-S3 mimarisi; IoT cihazları, akıllı kontrol sistemleri, sesli komut uygulamaları, taşınabilir ekran projeleri ve makine öğrenmesi tabanlı çalışmalar için güçlü bir altyapı sunar.
Wi-Fi ve Bluetooth 5 LE Desteği
Kart, dahili anteni üzerinden 2.4 GHz Wi-Fi ve Bluetooth 5 Low Energy bağlantısını destekler. Bu sayede geliştirilen cihaz internete bağlanabilir, mobil cihazlarla iletişim kurabilir veya diğer Bluetooth destekli sistemlerle veri alışverişi yapabilir.
Kablosuz bağlantı özellikleri kullanılarak aşağıdaki projeler geliştirilebilir:
- IoT kontrol panelleri
- Kablosuz sensör takip sistemleri
- Akıllı ev kontrol cihazları
- Telefon bağlantılı giyilebilir cihazlar
- İnternet üzerinden veri görüntüleme uygulamaları
- Bluetooth kontrollü taşınabilir cihazlar
- Çevrim içi yapay zekâ ve sesli asistan uygulamaları
Sesli Asistan ve Yapay Zekâ Projelerine Uygun
Kart üzerinde ES8311 ses kodek entegresi, çift dijital mikrofon dizisi ve yankı azaltmaya yardımcı olan ES7210 ses işleme devresi bulunur. Bu donanım, ses kaydı, sesli komut algılama, çevrim dışı ses tanıma ve yapay zekâ destekli konuşma uygulamalarının geliştirilmesine olanak tanır.
Wi-Fi bağlantısı kullanılarak çevrim içi büyük dil modellerine ve farklı yapay zekâ platformlarına erişen sesli asistan projeleri hazırlanabilir. Böylece kompakt boyutlu, dokunmatik ekranlı ve sesli etkileşim destekleyen taşınabilir cihazlar geliştirilebilir.
6 Eksenli Hareket Sensörü
Entegre QMI8658 6 eksenli IMU sensörü, 3 eksenli ivmeölçer ve 3 eksenli jiroskop içerir. Sensör sayesinde cihazın hareketi, yön değişimi ve açısal hareketleri algılanabilir.
Bu özellik aşağıdaki uygulamalarda kullanılabilir:
- Adım sayacı
- Bilek ve el hareketi algılama
- Aktivite takip cihazı
- Ekranı kaldırınca uyandırma
- Hareket kontrollü menüler
- Duruş ve yön algılama
- Spor ve egzersiz takip sistemleri
Gerçek Zamanlı Saat Desteği
Kart üzerinde bulunan PCF85063 RTC gerçek zamanlı saat entegresi, tarih ve saat bilgisinin hassas şekilde takip edilmesini sağlar. Güç yönetim sistemi üzerinden batarya ile desteklenen RTC devresi, ana sistem kapalı veya düşük güç modundayken zaman bilgisinin korunmasına yardımcı olur.
RTC özelliği; alarm, kronometre, takvim, zamanlayıcı, veri kayıt zamanı ve akıllı saat arayüzü gibi uygulamalar için kullanılabilir.
microSD Kart Desteği
Kart üzerinde bulunan TF/microSD kart yuvası, depolama kapasitesinin kolayca artırılmasını sağlar. microSD kart üzerine sensör verileri, ses kayıtları, görseller, kullanıcı ayarları ve farklı medya dosyaları kaydedilebilir.
Bu özellik özellikle veri kaydedici, taşınabilir medya oynatıcı, ses kayıt cihazı ve sensör takip sistemi projelerinde avantaj sağlar.
Gelişmiş Güç ve Batarya Yönetimi
Entegre AXP2101 güç yönetim entegresi, farklı voltaj çıkışlarının yönetilmesi, lityum bataryanın şarj edilmesi ve enerji tüketiminin optimize edilmesi gibi görevleri yerine getirir.
Kart üzerinde 3.7V MX1.25 bağlantılı lityum batarya için şarj ve deşarj bağlantısı bulunur. Uygun batarya bağlandığında proje USB kablosundan bağımsız olarak taşınabilir şekilde çalıştırılabilir.
Batarya paket içeriği, satın alınan ürün seçeneğine göre değişiklik gösterebilir. Sipariş vermeden önce ürün varyantını kontrol ediniz.
USB Type-C Bağlantısı
USB Type-C bağlantı noktası; karta güç vermek, program yüklemek ve seri haberleşme gerçekleştirmek için kullanılabilir. Güncel Type-C bağlantısı sayesinde kablo kullanımı daha kolay ve pratiktir.
Kart üzerinde ayrıca çevre birimi bağlantıları ve hata ayıklama işlemleri için ayrılmış I2C, UART ve USB lehimleme pedleri bulunur.
Arduino ve ESP-IDF Desteği
Waveshare ESP32-S3 AMOLED geliştirme kartı, Arduino IDE ve ESP-IDF geliştirme ortamlarını destekler. Başlangıç seviyesindeki kullanıcılar Arduino IDE üzerinden hızlı şekilde proje geliştirebilirken, ileri seviye geliştiriciler ESP-IDF kullanarak donanım üzerinde daha kapsamlı kontrol sağlayabilir.
Üretici tarafından sunulan örnek yazılımlar, geliştirme kaynakları ve teknik dokümanlar sayesinde ekran, dokunmatik panel, sensörler, ses sistemi ve diğer kart özellikleri daha kolay test edilebilir.
Öne Çıkan Özellikler
- ESP32-S3R8 çift çekirdekli 32-bit Xtensa LX7 işlemci
- 240 MHz’e kadar çalışma frekansı
- 8 MB PSRAM
- 32 MB Flash bellek
- 2.06 inç AMOLED ekran
- 410 × 502 piksel çözünürlük
- 16,7 milyon renk desteği
- 600 cd/m² ekran parlaklığı
- 100000:1 kontrast oranı
- 178 derece geniş görüş açısı
- FT3168 kapasitif dokunmatik kontrolcü
- CO5300 AMOLED ekran sürücüsü
- QSPI ekran haberleşme arabirimi
- 2.4 GHz Wi-Fi desteği
- Bluetooth 5 Low Energy desteği
- Dahili kablosuz anten
- QMI8658 6 eksenli IMU sensörü
- 3 eksenli ivmeölçer ve 3 eksenli jiroskop
- PCF85063 gerçek zamanlı saat entegresi
- ES8311 ses kodek entegresi
- Çift dijital mikrofon dizisi
- Sesli komut ve yapay zekâ uygulamalarına uygun yapı
- TF/microSD kart yuvası
- AXP2101 güç yönetim entegresi
- 3.7V lityum batarya bağlantısı
- USB Type-C bağlantısı
- Programlanabilir PWR ve BOOT butonları
- I2C, UART ve USB bağlantı pedleri
- Arduino IDE ve ESP-IDF desteği
- Akıllı saat formunda özel kasa
- Değiştirilebilir saat kayışı
Kullanım Alanları
- Akıllı saat geliştirme projeleri
- Giyilebilir teknoloji uygulamaları
- Yapay zekâ destekli sesli asistanlar
- Sesli komut sistemleri
- IoT kontrol panelleri
- Aktivite ve adım takip cihazları
- Spor ve hareket takip sistemleri
- Akıllı ev kontrol ekranları
- Taşınabilir bilgi ekranları
- Bluetooth ve Wi-Fi bağlantılı cihazlar
- Sensör veri kaydedici sistemler
- Eğitim ve prototipleme çalışmaları
- Özel kullanıcı arayüzü geliştirme
- Dokunmatik kontrol uygulamaları
- Taşınabilir medya ve ses projeleri
Teknik Özellikler
Mikrodenetleyici: ESP32-S3R8
İşlemci: Çift çekirdekli 32-bit Xtensa LX7
Maksimum çalışma frekansı: 240 MHz
PSRAM: 8 MB
Flash bellek: 32 MB
Kablosuz bağlantı: 2.4 GHz Wi-Fi ve Bluetooth 5 LE
Ekran türü: AMOLED
Ekran boyutu: 2.06 inç
Çözünürlük: 410 × 502 piksel
Renk sayısı: 16,7 milyon
Parlaklık: 600 cd/m²
Kontrast oranı: 100000:1
Ekran arabirimi: QSPI
Ekran sürücü entegresi: CO5300
Dokunmatik panel: Kapasitif dokunmatik
Dokunmatik kontrolcü: FT3168
Dokunmatik arabirimi: I2C
Hareket sensörü: QMI8658 6 eksenli IMU
RTC entegresi: PCF85063
Ses kodek entegresi: ES8311
Mikrofon: Çift dijital mikrofon dizisi
Depolama genişletme: TF/microSD kart yuvası
Güç yönetimi: AXP2101
Batarya bağlantısı: 3.7V MX1.25 lityum batarya bağlantısı
USB bağlantısı: USB Type-C
Programlama desteği: Arduino IDE ve ESP-IDF
Not
Bu ürün, kullanıma hazır standart bir akıllı saatten ziyade yazılım ve elektronik proje geliştirme amacıyla üretilmiş bir geliştirme kartıdır. Akıllı saat işlevleri ve kullanıcı arayüzleri, geliştirilecek yazılıma bağlı olarak oluşturulur. Bazı özelliklerin kullanılabilmesi için programlama ve temel elektronik bilgisi gerekebilir.
