Waveshare ESP32-S3 1.28 İnç Yuvarlak IPS LCD Geliştirme Kartı
Waveshare ESP32-S3 1.28 İnç Yuvarlak IPS LCD Geliştirme Kartı, kompakt ekranlı IoT cihazları, giyilebilir teknoloji projeleri, hareket algılama sistemleri ve taşınabilir elektronik uygulamalar geliştirmek için tasarlanmış güçlü ve küçük boyutlu bir mikrodenetleyici kartıdır.
Kart üzerinde 240 MHz’e kadar çalışma frekansına sahip çift çekirdekli ESP32-S3 işlemci, 1.28 inç yuvarlak IPS LCD ekran, 6 eksenli hareket sensörü, Wi-Fi ve Bluetooth bağlantısı, lityum pil şarj devresi ve genişletilebilir GPIO pinleri bulunur.
Ekran, işlemci, kablosuz iletişim, hareket sensörü ve güç yönetimi bileşenlerinin tek kart üzerinde bir araya getirilmesi sayesinde kullanıcıların daha kompakt ve düzenli projeler geliştirmesine yardımcı olur.
Önemli: Bu modelin ekranı dokunmatik değildir. Dokunmatik ekran gerektiren projeler için ESP32-S3-Touch-LCD-1.28 modeli tercih edilmelidir.
Güçlü ESP32-S3 Çift Çekirdekli İşlemci
Kartın merkezinde yer alan ESP32-S3R2 mikrodenetleyici, 32-bit Xtensa LX7 çift çekirdekli işlemci mimarisine sahiptir ve 240 MHz’e kadar çalışma frekansını destekler.
ESP32-S3 işlemci; grafik arayüzlerinin çalıştırılması, sensör verilerinin işlenmesi, kablosuz veri iletişimi ve farklı çevre birimlerinin kontrol edilmesi için yüksek performans sunar.
Kartın bellek özellikleri şunlardır:
- 512 KB SRAM
- 384 KB ROM
- 2 MB PSRAM
- 16 MB harici NOR Flash bellek
Kart üzerinde bulunan 2 MB PSRAM, ekran tamponları, grafikler ve daha kapsamlı uygulamalar için ek çalışma belleği sağlar. 16 MB Flash bellek ise program kodlarının, ikonların, görsellerin, fontların ve diğer proje verilerinin depolanmasına olanak tanır.

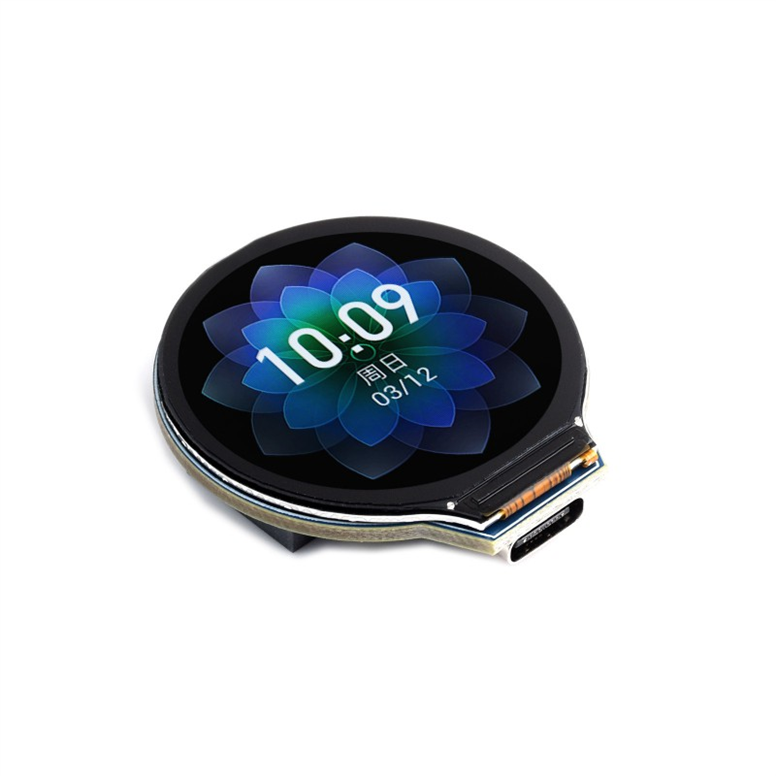

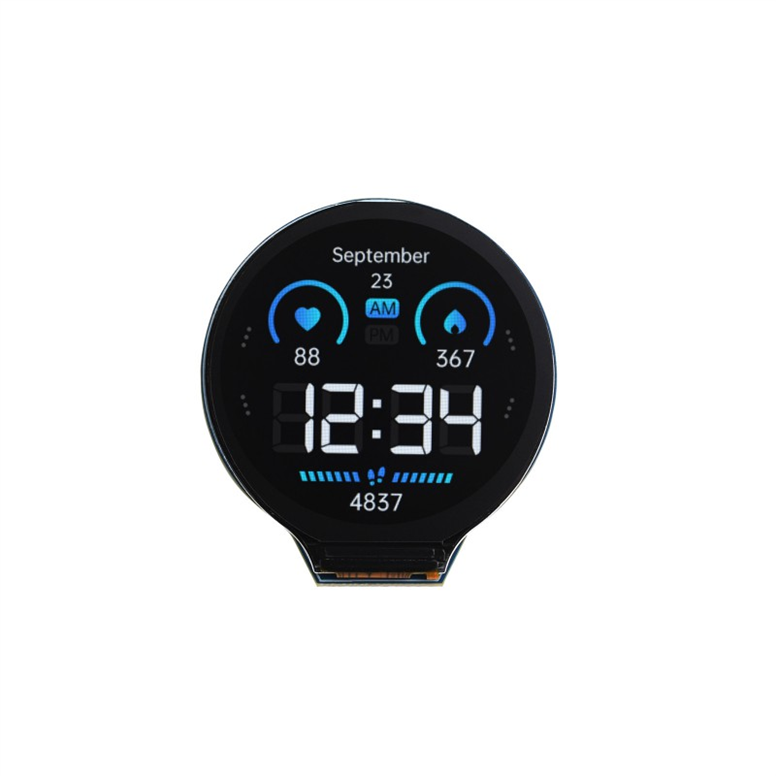

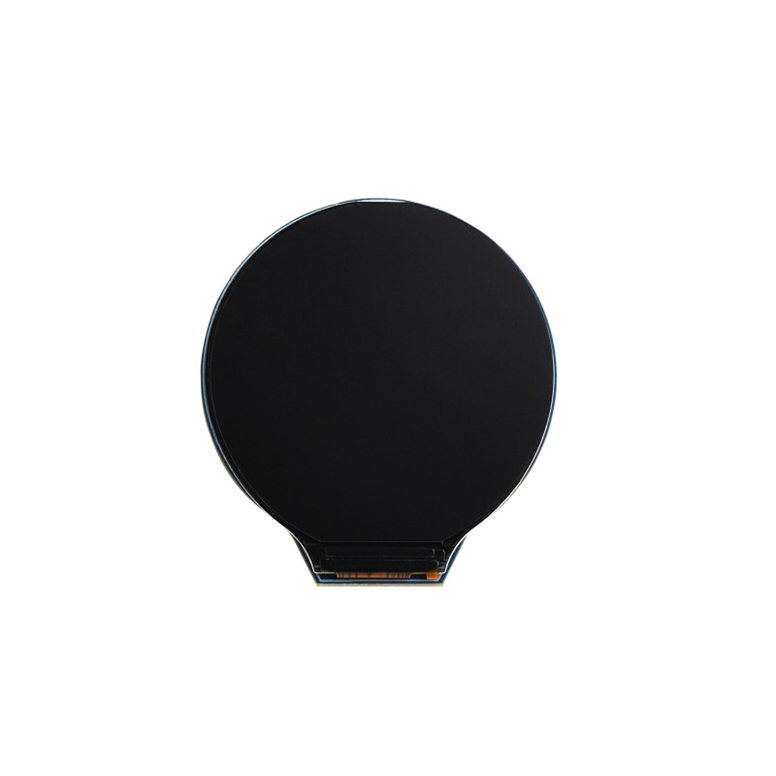

1.28 İnç Yuvarlak IPS LCD Ekran
Kart üzerinde bulunan 1.28 inç yuvarlak IPS LCD ekran, 240 × 240 piksel çözünürlüğe ve 65 bin renk desteğine sahiptir.
IPS panel teknolojisi; geniş görüş açısı, canlı renkler ve farklı açılardan daha dengeli görüntü kalitesi sunar. Yuvarlak ekran yapısı özellikle gösterge, sayaç ve giyilebilir cihaz arayüzlerinde estetik bir görünüm sağlar.
Ekranda kullanılan GC9A01 LCD sürücü entegresi, yuvarlak ekran projelerinde ikonların, menülerin, göstergelerin, animasyonların ve sensör verilerinin görüntülenmesini sağlar.
Yuvarlak ekran aşağıdaki projeler için uygundur:
- Dijital saat ekranları
- Akıllı gösterge panelleri
- Sensör veri ekranları
- Taşınabilir bilgi ekranları
- Yuvarlak sayaç ve gösterge uygulamaları
- Giyilebilir teknoloji projeleri
- Mini IoT kontrol panelleri
- Robot kontrol ekranları
Wi-Fi ve Bluetooth 5 BLE Desteği
Waveshare ESP32-S3-LCD-1.28 geliştirme kartı, dahili seramik anten üzerinden 2.4 GHz Wi-Fi 802.11 b/g/n ve Bluetooth 5 Low Energy bağlantısını destekler.
Wi-Fi özelliği sayesinde geliştirilen cihaz internete bağlanabilir, uzaktaki bir sunucudan veri alabilir, sensör verilerini bulut sistemlerine gönderebilir veya web tabanlı kontrol arayüzleriyle haberleşebilir.
Bluetooth BLE bağlantısı ise düşük enerji tüketimiyle akıllı telefonlar, tabletler, bilgisayarlar ve diğer Bluetooth destekli cihazlarla iletişim kurulmasını sağlar.
Kablosuz bağlantı özellikleriyle aşağıdaki uygulamalar geliştirilebilir:
- Wi-Fi bağlantılı sensör ekranları
- Bluetooth kontrollü cihazlar
- IoT bilgi panelleri
- Akıllı ev kontrol sistemleri
- Kablosuz veri takip cihazları
- Mobil uygulama bağlantılı projeler
- İnternet üzerinden hava durumu ekranları
- Kablosuz saat ve bildirim sistemleri
QMI8658 6 Eksenli Hareket Sensörü
Kart üzerinde bulunan QMI8658 6 eksenli IMU sensörü, 3 eksenli ivmeölçer ve 3 eksenli jiroskop içerir.
İvmeölçer, kartın hareketini, eğimini ve doğrusal ivmesini algılarken jiroskop dönme ve açısal hareketlerin ölçülmesini sağlar.
Bu özellik sayesinde aşağıdaki projeler geliştirilebilir:
- Adım sayacı
- Aktivite takip cihazı
- Bilek hareketi algılama
- Hareketle ekran uyandırma
- Eğime duyarlı kontrol sistemleri
- Hareket kontrollü menüler
- Duruş ve yön algılama sistemleri
- Taşınabilir oyun kumandaları
- Robot hareket kontrol sistemleri
- Spor ve egzersiz takip cihazları
30 Adet Çok Fonksiyonlu GPIO Pini
Kart üzerinde 1.27 mm pin aralığına sahip bağlantılar üzerinden 30 adet çok fonksiyonlu GPIO pini dışarı aktarılmıştır.
GPIO pinlerinin işlevleri yazılım üzerinden yapılandırılabilir. Bu sayede karta sensörler, haberleşme modülleri, butonlar, LED'ler ve farklı elektronik bileşenler bağlanabilir.
GPIO pinleriyle kullanılabilecek çevre birimlerinden bazıları şunlardır:
- Sıcaklık ve nem sensörleri
- Basınç sensörleri
- Mesafe sensörleri
- Işık sensörleri
- Nabız ve sağlık sensörleri
- Harici butonlar
- LED ve buzzer devreleri
- Röle modülleri
- Servo motor sürücüleri
- I2C haberleşmeli sensörler
- SPI haberleşmeli modüller
- UART haberleşmeli cihazlar
Geniş GPIO kapasitesi, kartın yalnızca ekranlı bir geliştirme kartı olarak değil, farklı projelerin merkez kontrol birimi olarak da kullanılmasını sağlar.
Lityum Pil Şarj ve Deşarj Desteği
Kart üzerinde bulunan ETA6096 yüksek verimli lityum pil şarj yönetim entegresi, uygun bir 3.7V lityum pilin şarj edilmesini ve kartın batarya üzerinden çalıştırılmasını sağlar.
MX1.25 2 pinli batarya konnektörü üzerinden uygun bir lityum pil bağlanabilir. Böylece proje sürekli USB kablosuna bağlı kalmadan taşınabilir şekilde kullanılabilir.
Batarya desteği aşağıdaki uygulamalarda avantaj sağlar:
- Taşınabilir sensör cihazları
- Giyilebilir elektronik projeleri
- Kablosuz kontrol panelleri
- Aktivite takip sistemleri
- Taşınabilir gösterge ekranları
- Mini IoT terminalleri
Not: Batarya standart paket içeriğine dahil değildir. Pil bağlantısı yapılmadan önce voltaj, konnektör tipi ve pozitif-negatif kutup yönü mutlaka kontrol edilmelidir.
USB Type-C Bağlantısı
Kart üzerinde bulunan USB Type-C bağlantısı; karta güç vermek, program yüklemek, seri port üzerinden hata ayıklamak ve bağlı lityum pili şarj etmek için kullanılabilir.
Entegre CH343P USB-UART dönüştürücü, bilgisayar ile ESP32-S3 arasında seri haberleşme kurulmasını sağlar. Bu sayede program yükleme, hata ayıklama ve sistem günlüklerini görüntüleme işlemleri kolayca gerçekleştirilebilir.
Düşük Güç Tüketimine Uygun Yapı
ESP32-S3-LCD-1.28, farklı çalışma senaryolarında güç tüketimini azaltmaya yardımcı olan esnek saat frekansı ve bağımsız modül güç kontrolü özelliklerini destekler.
Uygun yazılım geliştirmesiyle işlemci, kablosuz bağlantı veya diğer sistem bileşenleri gerektiğinde düşük güç ya da uyku moduna alınabilir.
Bu özellik özellikle bataryayla çalışan taşınabilir sistemlerde pil kullanım süresinin artırılmasına yardımcı olur.
BOOT ve RESET Butonları
Kart üzerinde programlama ve sistem kontrolü için BOOT ve RESET butonları bulunur.
RESET butonu, kartın yeniden başlatılması için kullanılır.
BOOT butonu ise gerekli durumlarda ESP32-S3 mikrodenetleyiciyi program yükleme moduna geçirmek için kullanılabilir. BOOT butonuna basılı tutularak RESET işlemi yapıldığında kart indirme moduna geçirilebilir.

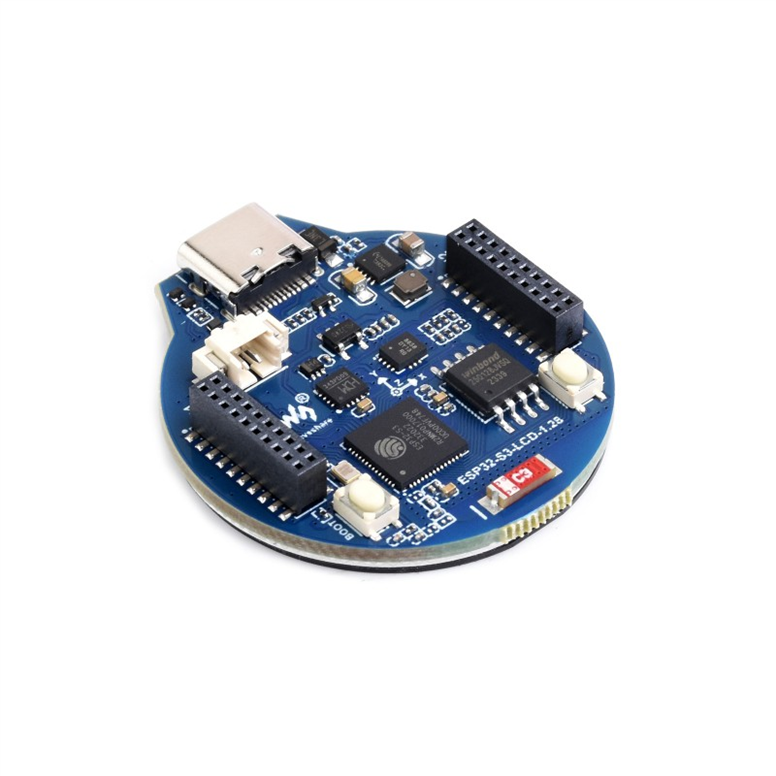

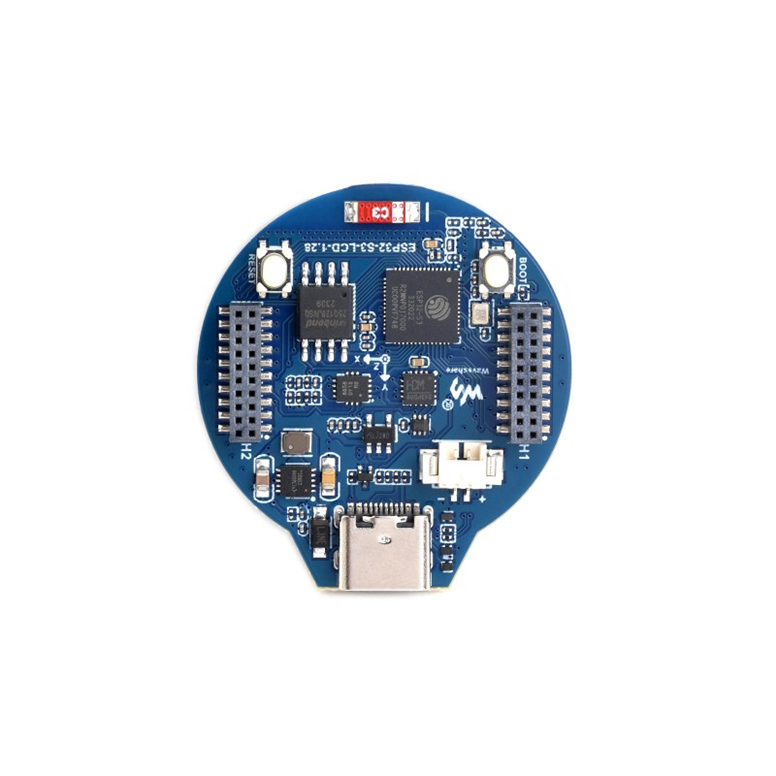

Kompakt ve Entegre Tasarım
Waveshare ESP32-S3-LCD-1.28; işlemci, yuvarlak ekran, hareket sensörü, kablosuz iletişim, USB-UART dönüştürücü ve batarya şarj devresini küçük bir kart üzerinde bir araya getirir.
Bu entegre tasarım, çok sayıda modülün ayrı ayrı bağlanması ihtiyacını azaltır. Böylece daha düzenli, kompakt ve taşınabilir prototipler hazırlanabilir.
Öne Çıkan Özellikler
- Waveshare ESP32-S3 geliştirme kartı
- ESP32-S3R2 mikrodenetleyici
- 32-bit Xtensa LX7 çift çekirdekli işlemci
- 240 MHz’e kadar çalışma frekansı
- 512 KB SRAM
- 384 KB ROM
- 2 MB PSRAM
- 16 MB harici NOR Flash bellek
- 1.28 inç yuvarlak IPS LCD ekran
- 240 × 240 piksel çözünürlük
- 65 bin renk desteği
- GC9A01 LCD ekran sürücüsü
- 2.4 GHz Wi-Fi desteği
- IEEE 802.11 b/g/n Wi-Fi standardı
- Bluetooth 5 Low Energy desteği
- Dahili 2.4 GHz seramik anten
- QMI8658 6 eksenli IMU sensörü
- 3 eksenli ivmeölçer
- 3 eksenli jiroskop
- 30 adet çok fonksiyonlu GPIO pini
- 1.27 mm pin aralıklı bağlantılar
- USB Type-C bağlantısı
- CH343P USB-UART dönüştürücü
- ETA6096 lityum pil şarj yönetim entegresi
- 3.7V lityum pil şarj ve deşarj desteği
- MX1.25 2 pinli batarya konnektörü
- BOOT ve RESET butonları
- Düşük güç tüketimine uygun tasarım
- Kompakt ve kolay entegre edilebilir yapı
- Dokunmatik olmayan yuvarlak LCD ekran
Kullanım Alanları
- ESP32 ekranlı geliştirme projeleri
- IoT cihazları
- Yuvarlak LCD gösterge sistemleri
- Giyilebilir teknoloji projeleri
- Aktivite ve hareket takip cihazları
- Adım sayacı uygulamaları
- Kablosuz sensör sistemleri
- Akıllı ev kontrol ekranları
- Robot kontrol panelleri
- Dijital saat projeleri
- Taşınabilir bilgi ekranları
- Wi-Fi bağlantılı gösterge sistemleri
- Bluetooth kontrollü cihazlar
- Sensör veri görüntüleme projeleri
- Eğitim ve prototipleme çalışmaları
- Bataryalı taşınabilir elektronik uygulamaları
Teknik Özellikler
Marka: Waveshare
Ürün modeli: ESP32-S3-LCD-1.28
Mikrodenetleyici: ESP32-S3R2
İşlemci: Çift çekirdekli 32-bit Xtensa LX7
Maksimum çalışma frekansı: 240 MHz
SRAM: 512 KB
ROM: 384 KB
PSRAM: 2 MB
Flash bellek: 16 MB NOR Flash
Kablosuz bağlantı: 2.4 GHz Wi-Fi ve Bluetooth 5 BLE
Wi-Fi standardı: IEEE 802.11 b/g/n
Anten: Dahili 2.4 GHz seramik anten
Ekran tipi: Yuvarlak IPS LCD
Ekran boyutu: 1.28 inç
Ekran çözünürlüğü: 240 × 240 piksel
Renk desteği: 65K renk
Ekran sürücü entegresi: GC9A01
Dokunmatik ekran: Yok
Hareket sensörü: QMI8658
Hareket sensörü yapısı: 3 eksenli ivmeölçer ve 3 eksenli jiroskop
GPIO sayısı: 30 adet çok fonksiyonlu GPIO
GPIO bağlantı aralığı: 1.27 mm
USB-UART entegresi: CH343P
Voltaj regülatörü: ME6217C33M5G
Regülatör çıkışı: 800 mA
Şarj yönetim entegresi: ETA6096
Batarya bağlantısı: MX1.25 2 pin
Desteklenen batarya: 3.7V lityum pil
USB bağlantısı: USB Type-C
Butonlar: BOOT ve RESET
Paket İçeriği
- 1 adet Waveshare ESP32-S3-LCD-1.28 geliştirme kartı
- 2 adet 1.27 mm pin header
Önemli Bilgilendirme
Bu ürün, kullanıma hazır standart bir akıllı saat veya son kullanıcı ürünü değildir. Elektronik proje geliştirme, yazılım oluşturma ve prototipleme amacıyla üretilmiş bir geliştirme kartıdır.
Ekranda görüntülenecek arayüz, grafikler, göstergeler ve cihaz fonksiyonları kullanıcı tarafından hazırlanacak yazılıma bağlıdır. Ürünün kullanımı için ESP32 programlama ve temel elektronik bağlantı bilgisi gerekebilir.
Bu modelde dokunmatik ekran bulunmamaktadır. Ekran yalnızca görüntüleme amacıyla kullanılır. Kullanıcı girişi için kart üzerindeki GPIO pinlerine harici buton, enkoder veya farklı kontrol bileşenleri bağlanabilir.
Batarya paket içeriğine dahil değildir. Lityum pil bağlantısı yapılmadan önce pil voltajı, konnektör yapısı ve kutup yönü mutlaka kontrol edilmelidir.
