Waveshare ESP32-S3 1.28 İnç Yuvarlak Dokunmatik LCD Geliştirme Kartı
Waveshare ESP32-S3 1.28 İnç Yuvarlak Dokunmatik LCD Geliştirme Kartı, kompakt boyutlu dokunmatik ekran projeleri, giyilebilir teknolojiler, IoT uygulamaları ve taşınabilir akıllı cihazlar geliştirmek için tasarlanmış yüksek performanslı bir mikrodenetleyici kartıdır.
Kart üzerinde güçlü ESP32-S3 çift çekirdekli işlemci, 1.28 inç yuvarlak kapasitif dokunmatik LCD ekran, 6 eksenli hareket sensörü, Wi-Fi ve Bluetooth bağlantısı, lityum pil şarj devresi ve genişletilebilir GPIO bağlantıları bulunur.
Kompakt ve bütünleşik yapısı sayesinde ekran, dokunmatik panel, hareket sensörü ve kablosuz iletişim bileşenlerini ayrı ayrı bağlama ihtiyacını azaltır. Böylece akıllı saat, hareket takip cihazı, kontrol paneli ve taşınabilir IoT projeleri daha hızlı şekilde geliştirilebilir.
Güçlü ESP32-S3 Çift Çekirdekli İşlemci
Kartın merkezinde bulunan ESP32-S3 mikrodenetleyici, 32-bit Xtensa LX7 çift çekirdekli işlemci mimarisine sahiptir ve 240 MHz’e kadar çalışma frekansını destekler.
ESP32-S3 işlemcinin yüksek performansı; grafik arayüzleri, dokunmatik menüler, kablosuz veri aktarımı, hareket algılama ve sensör tabanlı uygulamaların aynı sistem üzerinde çalıştırılmasını kolaylaştırır.
Kart üzerinde bulunan bellek kapasitesi:
- 512 KB SRAM
- 384 KB ROM
- 2 MB PSRAM
- 16 MB harici Flash bellek
2 MB PSRAM, özellikle grafik arayüzleri, ekran tamponları, animasyonlar ve daha kapsamlı uygulamalar için avantaj sağlar. 16 MB Flash bellek ise program kodları, grafikler, font dosyaları ve diğer proje verileri için geniş depolama alanı sunar.
1.28 İnç Yuvarlak Dokunmatik LCD Ekran

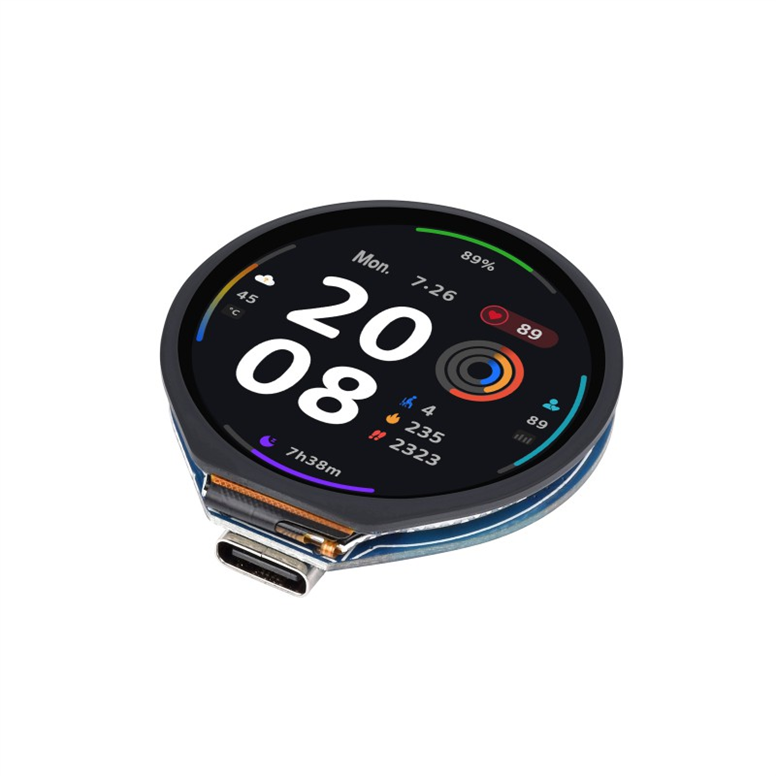

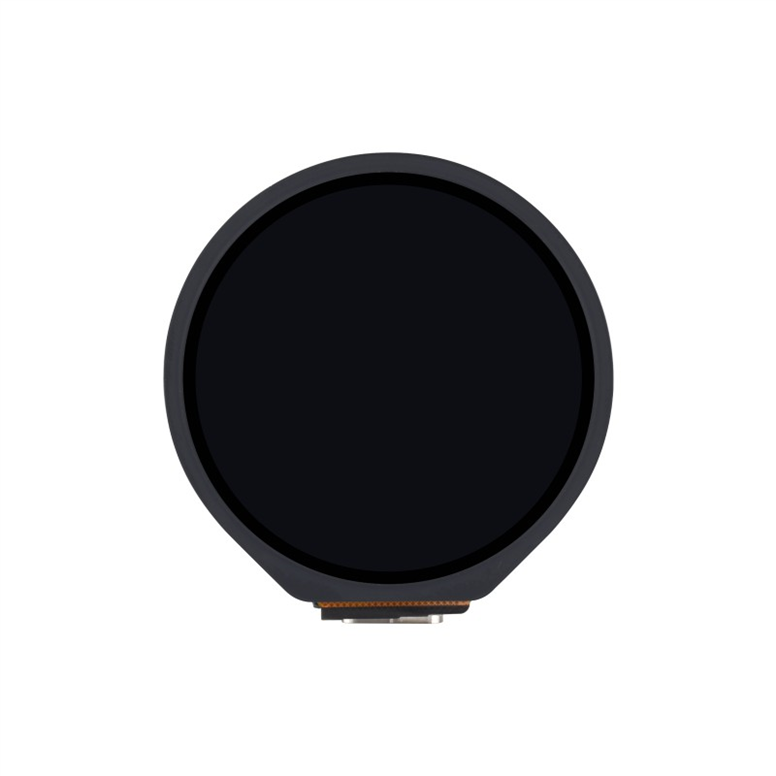

Kart üzerinde 1.28 inç yuvarlak kapasitif dokunmatik LCD ekran bulunur. Ekran, 240 × 240 piksel çözünürlüğe ve 65 bin renk desteğine sahiptir.

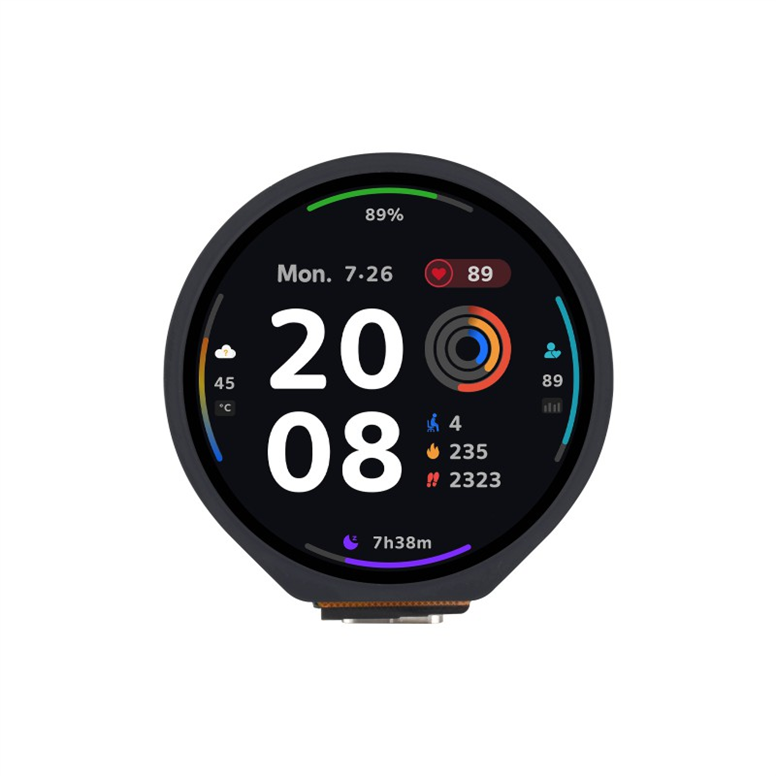

Yuvarlak ekran tasarımı sayesinde ürün özellikle aşağıdaki projeler için uygundur:
- Akıllı saat arayüzleri
- Yuvarlak gösterge panelleri
- Taşınabilir kontrol cihazları
- Giyilebilir teknoloji projeleri
- Dijital gösterge uygulamaları
- Sensör veri ekranları
- Akıllı ev kontrol panelleri
Ekranda kullanılan GC9A01 sürücü entegresi, yuvarlak LCD paneller için geliştirilmiş bir ekran kontrolcüsüdür. Yüksek çözünürlüklü grafiklerin, göstergelerin, ikonların, menülerin ve animasyonların görüntülenmesini sağlar.
Kapasitif Dokunmatik Kontrol
Ekran üzerinde bulunan kapasitif dokunmatik panel, CST816S dokunmatik kontrol entegresi tarafından yönetilir.
Kapasitif dokunmatik teknoloji sayesinde fiziksel buton kullanmadan menü kontrolü, sayfa değiştirme, seçim yapma ve farklı kullanıcı arayüzü işlemleri gerçekleştirilebilir.
Dokunmatik ekran üzerinde aşağıdaki kontroller geliştirilebilir:
- Sanal butonlar
- Kaydırmalı menüler
- Açma ve kapatma kontrolleri
- Ayar ekranları
- Sayaç ve zamanlayıcı arayüzleri
- Sensör kontrol ekranları
- Grafik ve gösterge panelleri
Wi-Fi ve Bluetooth 5 BLE Bağlantısı
ESP32-S3 geliştirme kartı, dahili anten üzerinden 2.4 GHz Wi-Fi 802.11 b/g/n ve Bluetooth 5 Low Energy bağlantısını destekler.
Wi-Fi bağlantısı sayesinde cihaz internete bağlanabilir, bulut servislerine veri gönderebilir, web tabanlı kontrol sistemleriyle haberleşebilir veya uzaktan komut alabilir.
Bluetooth BLE desteğiyle kart; akıllı telefonlar, tabletler, bilgisayarlar ve diğer Bluetooth destekli cihazlarla düşük enerji tüketerek iletişim kurabilir.
Kablosuz bağlantı özellikleri aşağıdaki uygulamalarda kullanılabilir:
- Kablosuz sensör takip sistemleri
- IoT kontrol panelleri
- Mobil uygulama kontrollü cihazlar
- Akıllı ev otomasyon sistemleri
- İnternet üzerinden veri görüntüleme
- Bluetooth uzaktan kumandalar
- Kablosuz sağlık ve aktivite takip cihazları
- Akıllı saat ve bildirim projeleri
QMI8658 6 Eksenli Hareket Sensörü
Kart üzerinde bulunan QMI8658 6 eksenli IMU sensörü, 3 eksenli ivmeölçer ve 3 eksenli jiroskop içerir.
İvmeölçer, cihazın doğrusal hareketini ve eğimini algılarken jiroskop, dönme ve açısal hareketlerin ölçülmesini sağlar.
Bu sensör sayesinde aşağıdaki projeler geliştirilebilir:
- Adım sayacı
- Hareket algılama sistemi
- Bilek hareketi algılama
- Ekranı hareketle uyandırma
- Aktivite takip cihazı
- Eğimi algılayan kontrol sistemi
- Hareket kontrollü menü
- Duruş ve yön takip sistemi
- Spor ve egzersiz takip cihazı
- Taşınabilir oyun kumandası
Hareket sensörü, küçük boyutlu bir geliştirme kartı içerisinde ekran ve kablosuz bağlantıyla birlikte sunulduğu için giyilebilir teknoloji projelerinde önemli avantaj sağlar.
Lityum Pil Şarj ve Güç Yönetimi
Kart üzerinde ETA6096 yüksek verimli lityum pil şarj yönetim entegresi bulunur.
Ürün, MX1.25 2 pinli bağlantı üzerinden 3.7V lityum pil bağlantısını destekler. Bağlanan uygun lityum pil hem şarj edilebilir hem de cihazın taşınabilir şekilde çalıştırılmasında kullanılabilir.
Bu özellik sayesinde ürün, sürekli USB kablosuna bağlı kalmadan bataryalı uygulamalarda kullanılabilir.
Bataryalı kullanım için uygun proje örnekleri:
- Akıllı saat
- Taşınabilir sensör ekranı
- Giyilebilir sağlık takip cihazı
- Kablosuz kontrol paneli
- Aktivite takip cihazı
- Taşınabilir IoT terminali
Not: Batarya standart paket içeriğine dahil değildir. Kullanılacak pilin bağlantı tipi, voltajı ve kutup yönü mutlaka kontrol edilmelidir.
USB Type-C Bağlantısı
Kart üzerinde bulunan USB Type-C bağlantısı; karta enerji vermek, yazılım yüklemek, seri haberleşme yapmak ve bağlı lityum pili şarj etmek için kullanılabilir.
USB Type-C bağlantısı, eski tip Micro USB bağlantılarına göre daha kolay ve kullanışlı bir bağlantı deneyimi sunar.
Kart üzerinde ayrıca CH343P USB-UART dönüştürücü entegresi bulunur. Bu entegre, bilgisayar ile ESP32-S3 arasında seri haberleşme ve program yükleme işlemlerinin gerçekleştirilmesini sağlar.
USB Host ve Device Desteği
Kart üzerindeki USB Type-C bağlantısı, USB 1.1 host ve device kullanımını destekler.
Uygun yazılım ve bağlantı yapısıyla kartın USB çevre birimleriyle haberleşmesi veya USB cihazı olarak çalışması mümkündür.
USB özelliklerinin kullanılabilirliği geliştirilen yazılıma ve ESP32-S3 pin yapılandırmasına bağlıdır.
6 Adet GPIO Genişletme Bağlantısı
Kart üzerinde bulunan SH1.0 konnektör üzerinden 6 adet GPIO pini dışarı aktarılmıştır.
Bu bağlantılar kullanılarak projeye farklı sensörler, modüller, butonlar ve çevre birimleri eklenebilir.
Bağlanabilecek ürünlere örnek olarak:
- Sıcaklık ve nem sensörleri
- Mesafe sensörleri
- Işık sensörleri
- Nabız sensörleri
- Harici butonlar
- Buzzer ve uyarı devreleri
- Röle modülleri
- LED modülleri
- I2C haberleşmeli sensörler
- UART haberleşmeli modüller
verilebilir.
Paket içeriğinde yer alan SH1.0 12 pinli bağlantı kablosu, genişletme pinlerine daha kolay erişim sağlar.
Düşük Güç Tüketimine Uygun Tasarım
ESP32-S3-Touch-LCD-1.28 geliştirme kartı, farklı kullanım senaryolarında güç tüketimini azaltmaya yardımcı olan esnek saat ayarlarını ve bağımsız modül güç kontrolünü destekler.
Bu özellik, özellikle bataryayla çalışan taşınabilir veya giyilebilir cihazlarda çalışma süresinin artırılmasına yardımcı olabilir.
Geliştirilen yazılıma bağlı olarak ekran, kablosuz bağlantı veya farklı sistem bileşenleri gerektiğinde uyku moduna alınabilir.
RESET ve BOOT Butonları
Kart üzerinde RESET ve BOOT butonları bulunur.
RESET butonu, geliştirme kartını yeniden başlatmak için kullanılır.
BOOT butonu ise özellikle yazılım yükleme sırasında kartı indirme moduna geçirmek için kullanılabilir. Gerekli durumlarda BOOT butonuna basılı tutulup RESET işlemi yapılarak yükleme moduna geçilebilir.
Kompakt ve Entegre Tasarım

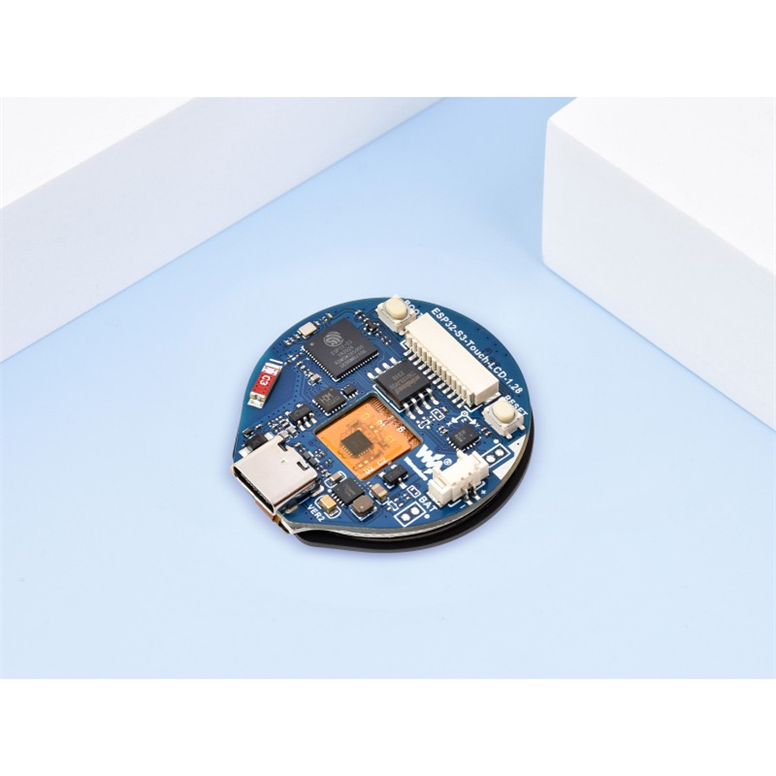

Kartın küçük boyutlu olması, sınırlı alana sahip projelere kolayca entegre edilmesini sağlar.

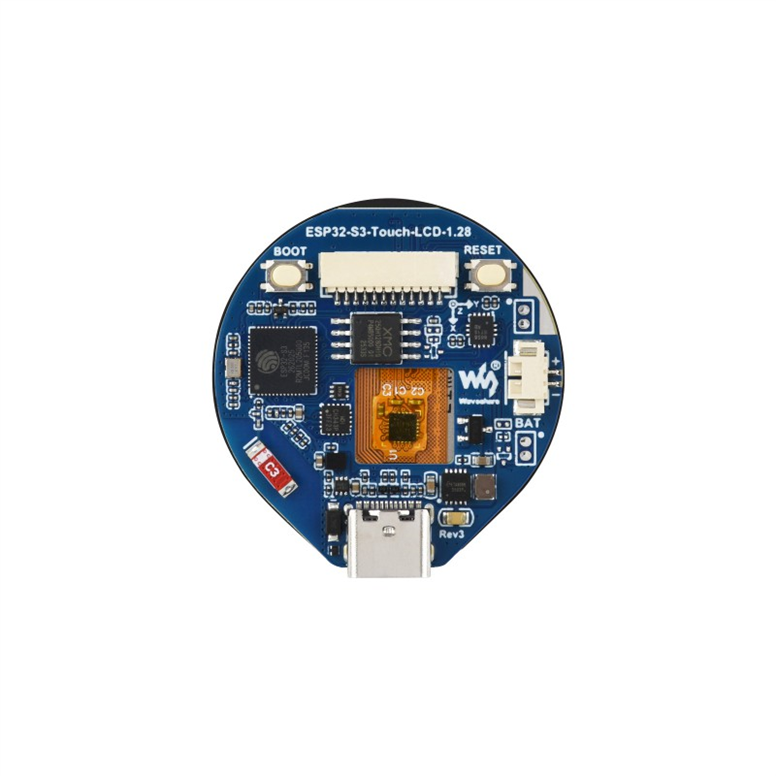

Ekran, dokunmatik kontrolcü, hareket sensörü, batarya şarj devresi, USB-UART dönüştürücü ve ESP32-S3 mikrodenetleyicinin aynı kart üzerinde bulunması proje geliştirme sürecini kolaylaştırır.
Bu yapı sayesinde çok sayıda modülü kablolarla ayrı ayrı bağlamak yerine daha kompakt, düzenli ve kararlı sistemler oluşturulabilir.
Öne Çıkan Özellikler
- ESP32-S3 çift çekirdekli mikrodenetleyici
- 32-bit Xtensa LX7 işlemci mimarisi
- 240 MHz’e kadar çalışma frekansı
- 512 KB SRAM
- 384 KB ROM
- 2 MB PSRAM
- 16 MB harici Flash bellek
- 1.28 inç yuvarlak LCD ekran
- 240 × 240 piksel ekran çözünürlüğü
- 65 bin renk desteği
- Kapasitif dokunmatik panel
- GC9A01 LCD ekran sürücüsü
- CST816S dokunmatik kontrolcü
- 2.4 GHz Wi-Fi 802.11 b/g/n desteği
- Bluetooth 5 Low Energy desteği
- Dahili kablosuz anten
- QMI8658 6 eksenli IMU sensörü
- 3 eksenli ivmeölçer
- 3 eksenli jiroskop
- 3.7V lityum pil şarj ve deşarj desteği
- ETA6096 lityum pil şarj yönetim entegresi
- MX1.25 2 pinli batarya bağlantısı
- USB Type-C bağlantısı
- CH343P USB-UART dönüştürücü
- MP1605 güç yönetim devresi
- 3.3V 2A seviyesine kadar güç çıkışı desteği
- USB 1.1 host ve device desteği
- SH1.0 konnektör üzerinden 6 adet GPIO bağlantısı
- RESET ve BOOT butonları
- Düşük güç tüketimine uygun yapı
- Kompakt ve entegre kart tasarımı
Kullanım Alanları
- Akıllı saat geliştirme projeleri
- Giyilebilir teknoloji uygulamaları
- IoT cihazları
- Kablosuz sensör sistemleri
- Hareket ve aktivite takip cihazları
- Adım sayacı projeleri
- Akıllı ev kontrol panelleri
- Taşınabilir kullanıcı arayüzleri
- Bluetooth kontrollü cihazlar
- Wi-Fi bağlantılı bilgi ekranları
- Yuvarlak dijital gösterge panelleri
- Sensör veri görüntüleme sistemleri
- Hareket kontrollü cihazlar
- Eğitim ve prototipleme çalışmaları
- Dokunmatik menü uygulamaları
- Bataryalı taşınabilir elektronik projeleri
Teknik Özellikler
Marka: Waveshare
Ürün modeli: ESP32-S3-Touch-LCD-1.28
Mikrodenetleyici: ESP32-S3R2 / ESP32-S3RH2
İşlemci mimarisi: 32-bit Xtensa LX7 çift çekirdekli
Maksimum çalışma frekansı: 240 MHz
SRAM: 512 KB
ROM: 384 KB
PSRAM: 2 MB
Flash bellek: 16 MB NOR Flash
Kablosuz bağlantı: 2.4 GHz Wi-Fi ve Bluetooth 5 BLE
Wi-Fi standardı: IEEE 802.11 b/g/n
Ekran tipi: Yuvarlak LCD
Ekran boyutu: 1.28 inç
Ekran çözünürlüğü: 240 × 240 piksel
Renk desteği: 65K renk
Ekran sürücü entegresi: GC9A01
Dokunmatik panel: Kapasitif dokunmatik
Dokunmatik kontrolcü: CST816S
Hareket sensörü: QMI8658
Hareket sensörü yapısı: 3 eksenli ivmeölçer ve 3 eksenli jiroskop
USB-UART entegresi: CH343P
Güç modülü: MP1605
Şarj yönetim entegresi: ETA6096
Batarya bağlantısı: MX1.25 2 pin
Batarya voltajı: 3.7V lityum pil
USB bağlantısı: USB Type-C
GPIO bağlantısı: SH1.0 konnektör üzerinden 6 adet GPIO
Butonlar: RESET ve BOOT
Ürün ağırlığı: Yaklaşık 13 gram
Paket İçeriği
- 1 adet Waveshare ESP32-S3-Touch-LCD-1.28 geliştirme kartı
- 1 adet SH1.0 12 pin bağlantı kablosu
Önemli Bilgilendirme
Bu ürün, kullanıma hazır standart bir akıllı saat değildir. Elektronik proje geliştirme, yazılım oluşturma ve prototipleme amacıyla üretilmiş bir geliştirme kartıdır.
Ekran arayüzü, saat fonksiyonları, sensör özellikleri ve diğer işlevler kullanıcı tarafından hazırlanacak yazılıma bağlıdır. Ürünün kullanılabilmesi için ESP32 programlama, temel elektronik bağlantılar ve uygun geliştirme ortamları hakkında bilgi gerekebilir.
Batarya paket içeriğine dahil değildir. Lityum pil bağlanmadan önce pil voltajı, konnektör yapısı ve pozitif-negatif kutup yönü mutlaka kontrol edilmelidir.
