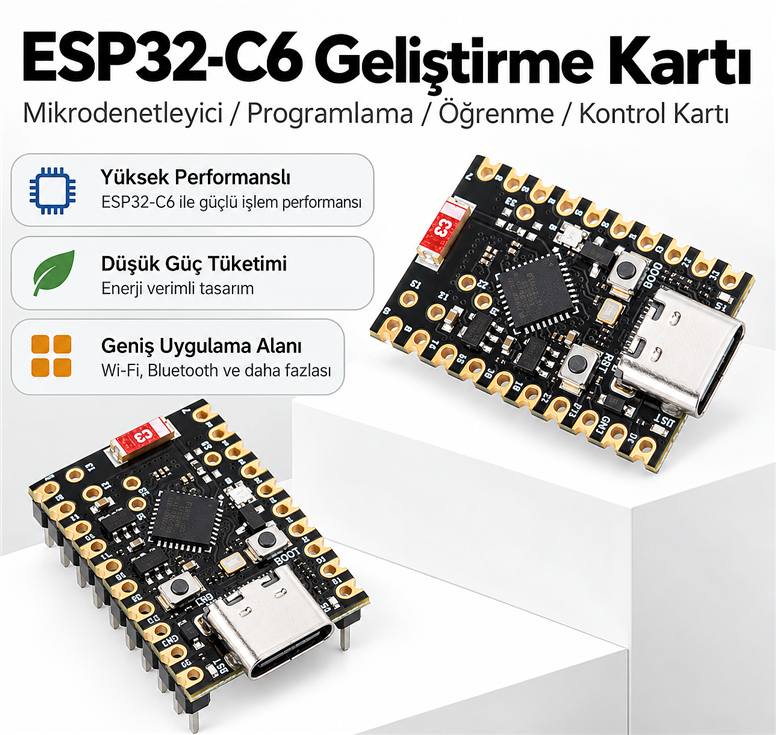

ESP32-C6 Super Mini WiFi 6 Bluetooth 5 BLE Geliştirme Kartı – RISC-V, USB Type-C

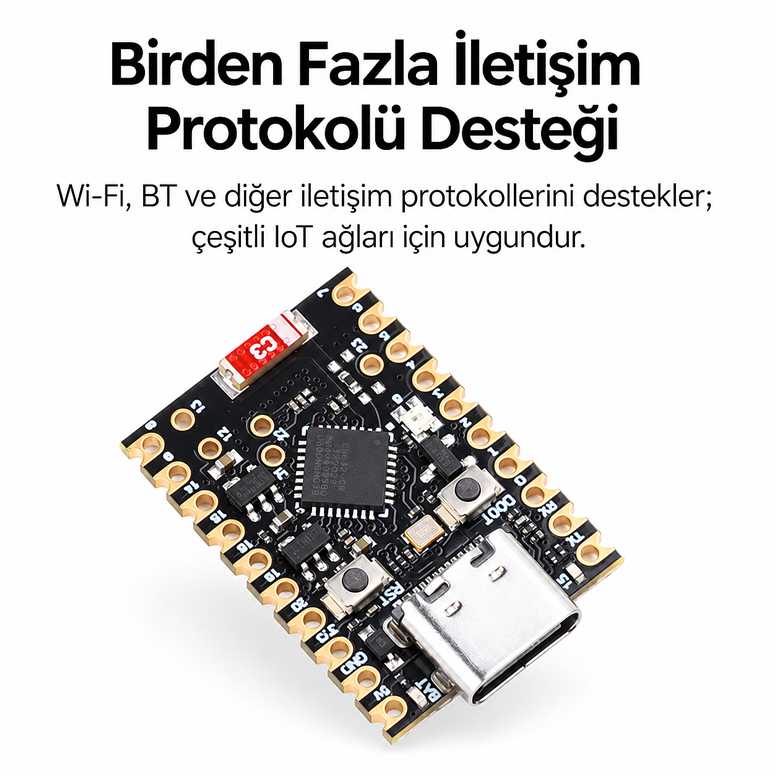

ESP32-C6 SuperMini, küçük boyutlu kablosuz sensör ve IoT prototipleri için kullanılan bir geliştirme kartıdır. 2.4 GHz WiFi 6, Bluetooth Low Energy ve IEEE 802.15.4 tabanlı uygulamalara yönelik donanım desteği sunar. Type-C bağlantısı, BOOT ve RESET kontrolleri, yazılım yükleme ve deneme sürecini kolaylaştırır.
Teknik özellikler
- İşlemci ailesi: ESP32-C6, RISC-V
- WiFi: WiFi 6, 2.4 GHz
- Bluetooth: Bluetooth 5 LE
- Diğer kablosuz altyapı: IEEE 802.15.4; uygun yazılımla Zigbee ve Thread
- Bağlantı: USB Type-C
- Kontroller: BOOT ve RESET

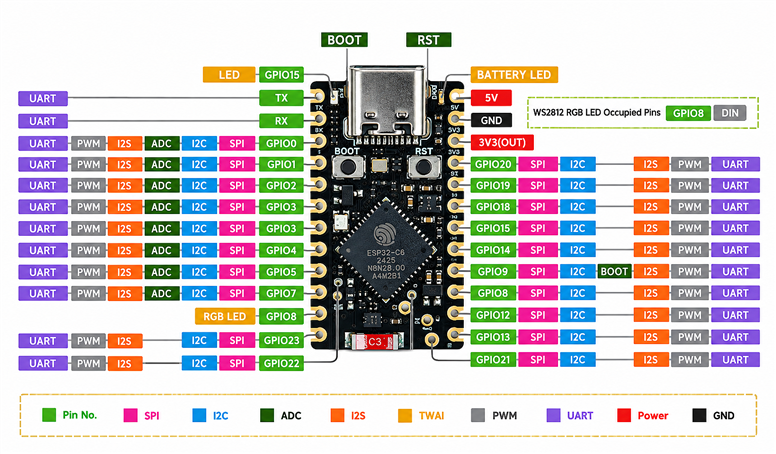

- Kart yapısı: SuperMini, GPIO bağlantıları
- Bellek: Bu varyant için kesin Flash/PSRAM kapasitesi belirtilmemiştir
Zigbee ve Thread kullanımı
IEEE 802.15.4 desteği, Zigbee veya Thread tabanlı uygulamalar geliştirmek için donanım altyapısı sağlar. Kartın istenen ağa katılması için uygun yazılım, ağ rolü ve karşı cihaz uyumluluğu gerekir. Kart kutudan çıkarıldığı anda her akıllı ev sistemine tanıtılabilen hazır bir son ürün olarak değerlendirilmemelidir.
WiFi bandı
ESP32-C6 üzerindeki WiFi desteği 2.4 GHz bandındadır. WiFi 6 ifadesi, bu kartın 5 GHz bandını da desteklediği anlamına gelmez. Erişim noktası ayarları ve kablosuz ağın bandı bağlantı kurulmadan önce kontrol edilmelidir.

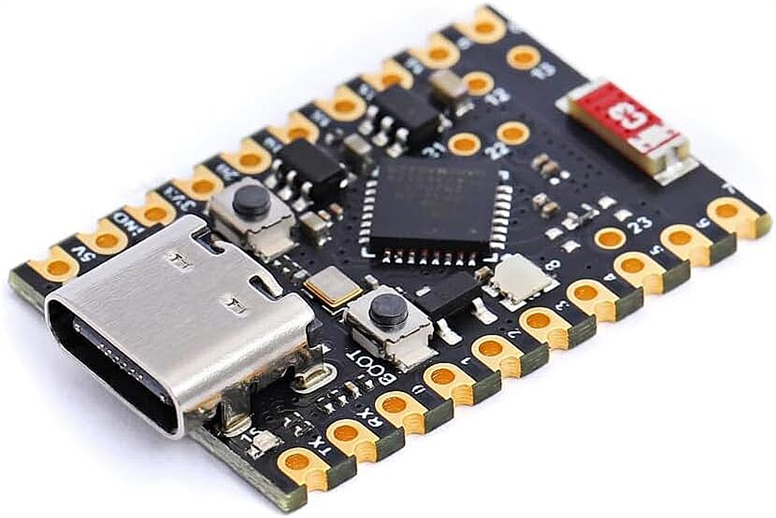

Kompakt kart yerleşimi
Küçük kart, sınırlı alanlı prototiplerde yer kazandırabilir; ancak antenin çevresinde uygun boşluk bırakılmalıdır. Metal kutu veya yoğun kablolama kablosuz performansı etkileyebilir. GPIO bağlantıları lehimlenirken pinler arasında köprü oluşmadığı kontrol edilmelidir.
Yazılım ve önyükleme
ESP32-C6 destekleyen geliştirme ortamı kullanılmalıdır. BOOT ve RESET kontrolleri, gerektiğinde yazılım yükleme moduna geçmek için değerlendirilir. Farklı ESP32 aileleri için hazırlanmış pin tanımları ve derlenmiş yazılımlar aynı kartta doğrudan kullanılmamalıdır.
Düşük güç projeleri
BLE veya uygun uyku yöntemleriyle tüketim azaltılabilir; gerçek kart tüketimi regülatör, LED ve bağlı çevre birimlerinden de etkilenir. Çipin veri sayfasındaki düşük güç değeri, bütün SuperMini kartının aynı akımı çektiğini kanıtlamaz. Pil ömrü hesabı gerçek uygulama üzerinde ölçülmelidir.
İlk kurulumda izlenecek sıra
Geliştirmeye başlamadan önce kart üzerindeki model işareti, bağlantı yönleri ve kullanılacak yazılım ortamı kontrol edilir. Bilgisayar bağlantısı gereken işlemlerde veri taşıyan bir USB kablo seçilir. İlk deneme, kartın temel işlevini doğrulayan küçük bir örnekle yapılmalıdır. Aynı anda ekran, sensör ve ağ bağlantısını eklemek yerine her bileşeni ayrı çalıştırmak, bir sorun olduğunda kaynağını bulmayı kolaylaştırır. Başarılı ilk denemeden sonra kullanılan kart tanımı, kütüphane sürümü ve pin eşlemesi not edilerek sonraki geliştirmelerde aynı yapı korunabilir. Yazılım derleniyor olsa bile seçilen pinlerin gerçek kartla eşleştiği ayrıca kontrol edilmelidir.
Çevre birimlerini bağlarken
Harici bir sensör veya kontrol devresi eklenirken yalnızca soket biçimine bakılmaz. Besleme gerilimi, lojik seviye, ortak referans ve haberleşme yöntemi birlikte incelenir. Giriş olarak kullanılan bir pine izin verilenden yüksek gerilim uygulanmamalıdır. Motor, röle bobini veya güçlü aydınlatma gibi yükler işlemci pininden doğrudan beslenmez; yükün türüne uygun sürücü kullanılır. Analog sinyallerde ölçüm aralığı ve bağlantı gürültüsü önemlidir. Bir haberleşme hattını birden fazla aygıt paylaşacaksa adres veya seçim pinleri çakışmamalıdır. Bağlantı planının önceden hazırlanması, hem yazılım pin tanımlarını hem de fiziksel montajı daha anlaşılır hâle getirir.
Uygulama yazılımını düzenleme
Veri okuma, hesaplama ve kullanıcıya gösterme işlemleri ayrı görevler olarak planlanabilir. Bir çevre biriminden yanıt beklerken uygulamanın geri kalanını süresiz durdurmak yerine zaman aşımı uygulanması yararlıdır. Hata oluştuğunda son geçerli değer ile yeni ölçüm birbirinden ayrılmalıdır. Örneğin ekranda görünen bir sensör değerinin güncellenmediği kullanıcıya gösterilebilir. Ayarların kalıcı saklanması gerekiyorsa sık ve gereksiz yazma işlemleri azaltılır. Kartın yeniden başlatılması sonrasında hangi varsayılan ayarlarla açılacağı belirlenir. Böylece prototip yalnızca ilk çalıştırmada değil, bağlantı kesilip geri geldiğinde de öngörülebilir biçimde davranır.
Prototipten kalıcı montaja geçiş
Masa üzerinde çalışan devrenin bir kutuya alınması ısınma, kablo yerleşimi ve bağlantı erişimini değiştirebilir. Kart ile metal yüzeyler arasında yalıtım bırakılmalı, USB veya diğer soketlere gelen mekanik kuvvet azaltılmalıdır. Lehim bağlantıları gözle kontrol edilir ve açıkta kalan iletken uçlar birbirine temas etmeyecek biçimde düzenlenir. Kalıcı montajdan sonra aynı temel testler yeniden yapılır. Uzun kablolarla çalışan bağlantılarda kararlılık ayrıca gözlenir. Besleme kesilip geldiğinde sistemin doğru açılması, butonların erişilebilir olması ve kullanılan göstergelerin okunabilmesi uygulamanın kullanım kolaylığını doğrudan etkiler.
Uyumluluk kontrolü ve proje kapsamı
Bir geliştirme kartı, üzerinde çalıştırılacak uygulamaya göre farklı görevler üstlenebilir. Ancak uyumlu çevre birimi, gerekli kütüphane ve yeterli donanım kaynağı olmadan her örnek projenin aynı biçimde çalışması beklenmemelidir. Satın alma ve proje planlamasında bu modelin teknik tablosundaki özellikler esas alınmalıdır. Başka bir kartın daha yüksek bellek, farklı haberleşme veya ek giriş özellikleri bu ürüne aktarılmamalıdır. Harici ekran, kamera, sensör, kablo veya güç kaynağı gerektiren bir uygulamada bu parçaların teknik uyumu ayrıca değerlendirilir. İlk çalışan örneğin ardından özelliklerin sırayla eklenmesi, geliştirme sürecini takip edilebilir kılar.
