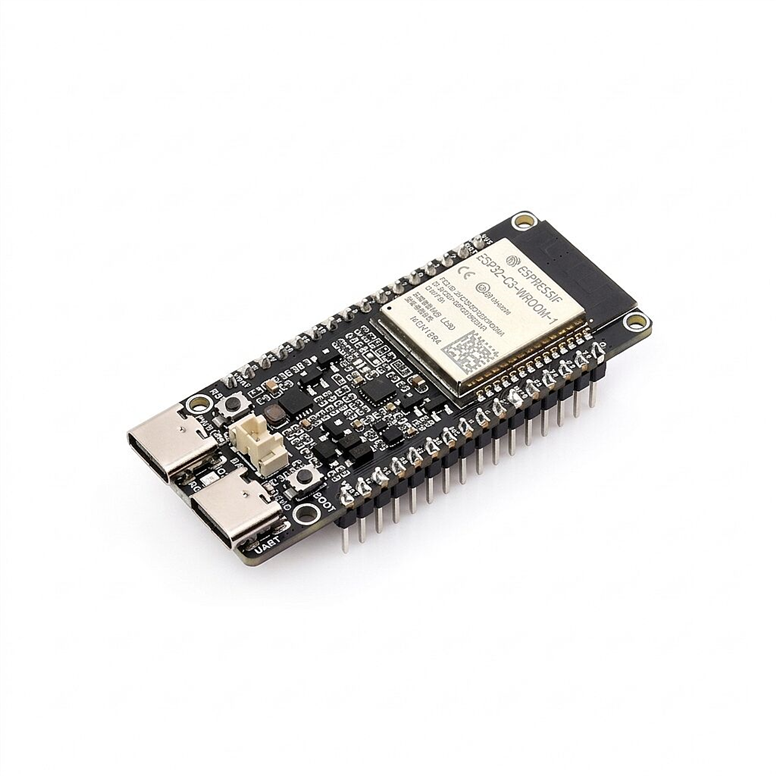

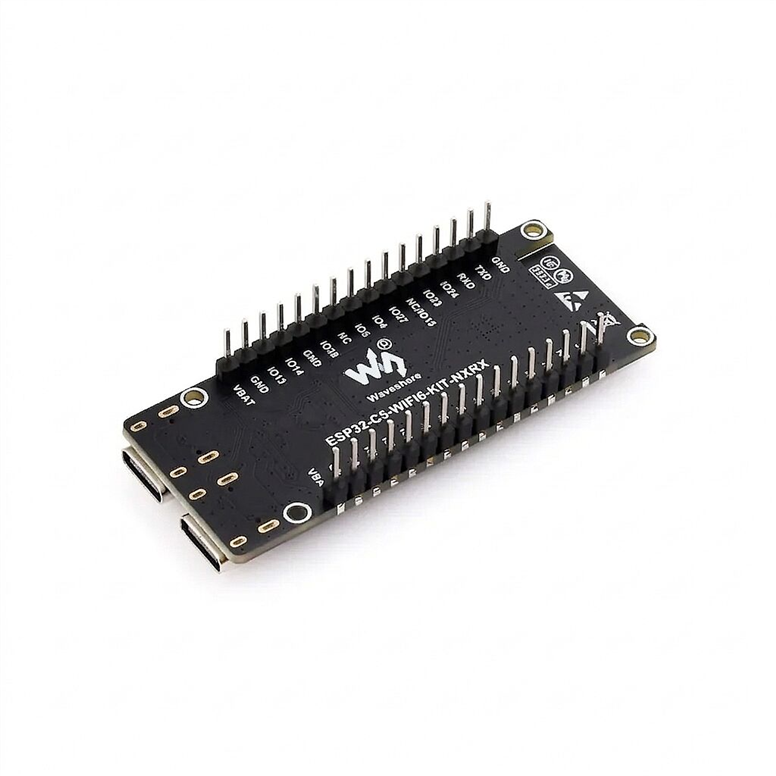

ESP32-C5-WROOM-1-N16R8 WiFi 6 Bluetooth 5 LE Çift Bant 2.4/5 GHz DevKit Geliştirme Kartı – Çift Type-C
ESP32-C5-WROOM-1-N16R8 geliştirme kartı, çift bant WiFi bağlantısı ile Bluetooth Low Energy haberleşmesini aynı projede kullanmak isteyenler için bir DevKit platformudur. 16 MB Flash ve 8 MB PSRAM; ağ haberleşmesi, sensör verilerinin işlenmesi ve daha büyük uygulama bileşenlerinin birlikte çalıştırılması için alan sağlar. Çift USB Type-C bağlantısı bulunan kart, kablosuz veri toplama, akıllı cihaz prototipleme ve gömülü yazılım geliştirme çalışmalarında kullanılabilir.
Teknik özellikler
- Modül: ESP32-C5-WROOM-1-N16R8
- İşlemci mimarisi: 32 bit RISC-V
- Kablosuz ağ: WiFi 6, 2.4 GHz ve 5 GHz
- Bluetooth: Bluetooth 5 LE
- Flash: 16 MB
- PSRAM: 8 MB
- USB bağlantısı: 2 adet Type-C
- Yazılım altyapısı: ESP32-C5 desteği bulunan ESP-IDF sürümleri
Çift bant bağlantının projeye katkısı
2.4 GHz ve 5 GHz desteği, erişim noktasının sunduğu bantlar arasından uygulamaya uygun olanın seçilmesine imkân verir. Gerçek bağlantı performansı yönlendirici, anten konumu ve ortam koşullarına bağlıdır. WiFi 6 desteği tek başına belirli bir veri aktarım hızı veya kapsama mesafesi garantisi değildir.
Bellek kullanımını planlama
Flash bellekte uygulama ve kalıcı veriler tutulurken PSRAM, çalışma sırasında daha büyük veri tamponlarının oluşturulmasında kullanılabilir. Yazılımın harici RAM desteği etkinleştirilmeli, gecikmeye duyarlı işlemlerin bellek gereksinimleri ayrıca değerlendirilmelidir. N16R8 ifadesi bu ürünün bellek varyantını tanımlar.
USB ve çevre birimi bağlantıları
İki Type-C soketinin işlevleri aynı kabul edilmemelidir. Programlama veya USB uygulaması için kart üzerindeki port işaretleri izlenmelidir. USB üzerinden besleme yapılması, GPIO pinlerine USB gerilimi uygulanabileceği anlamına gelmez. Sensör bağlantılarında modülün lojik seviye koşulları esas alınmalıdır.
Bluetooth uygulamaları
BLE; sensör bilgisinin telefona aktarılması, cihaz ayarlarının değiştirilmesi ve düşük veri hacimli kablosuz iletişim için kullanılabilir. Bluetooth LE desteği, klasik Bluetooth ses alıcısı veya hoparlör bağlantısının otomatik olarak desteklendiği anlamına gelmez.
İlk kurulumda izlenecek sıra
Geliştirmeye başlamadan önce kart üzerindeki model işareti, bağlantı yönleri ve kullanılacak yazılım ortamı kontrol edilir. Bilgisayar bağlantısı gereken işlemlerde veri taşıyan bir USB kablo seçilir. İlk deneme, kartın temel işlevini doğrulayan küçük bir örnekle yapılmalıdır. Aynı anda ekran, sensör ve ağ bağlantısını eklemek yerine her bileşeni ayrı çalıştırmak, bir sorun olduğunda kaynağını bulmayı kolaylaştırır. Başarılı ilk denemeden sonra kullanılan kart tanımı, kütüphane sürümü ve pin eşlemesi not edilerek sonraki geliştirmelerde aynı yapı korunabilir. Yazılım derleniyor olsa bile seçilen pinlerin gerçek kartla eşleştiği ayrıca kontrol edilmelidir.
Çevre birimlerini bağlarken
Harici bir sensör veya kontrol devresi eklenirken yalnızca soket biçimine bakılmaz. Besleme gerilimi, lojik seviye, ortak referans ve haberleşme yöntemi birlikte incelenir. Giriş olarak kullanılan bir pine izin verilenden yüksek gerilim uygulanmamalıdır. Motor, röle bobini veya güçlü aydınlatma gibi yükler işlemci pininden doğrudan beslenmez; yükün türüne uygun sürücü kullanılır. Analog sinyallerde ölçüm aralığı ve bağlantı gürültüsü önemlidir. Bir haberleşme hattını birden fazla aygıt paylaşacaksa adres veya seçim pinleri çakışmamalıdır. Bağlantı planının önceden hazırlanması, hem yazılım pin tanımlarını hem de fiziksel montajı daha anlaşılır hâle getirir.
Uygulama yazılımını düzenleme
Veri okuma, hesaplama ve kullanıcıya gösterme işlemleri ayrı görevler olarak planlanabilir. Bir çevre biriminden yanıt beklerken uygulamanın geri kalanını süresiz durdurmak yerine zaman aşımı uygulanması yararlıdır. Hata oluştuğunda son geçerli değer ile yeni ölçüm birbirinden ayrılmalıdır. Örneğin ekranda görünen bir sensör değerinin güncellenmediği kullanıcıya gösterilebilir. Ayarların kalıcı saklanması gerekiyorsa sık ve gereksiz yazma işlemleri azaltılır. Kartın yeniden başlatılması sonrasında hangi varsayılan ayarlarla açılacağı belirlenir. Böylece prototip yalnızca ilk çalıştırmada değil, bağlantı kesilip geri geldiğinde de öngörülebilir biçimde davranır.
