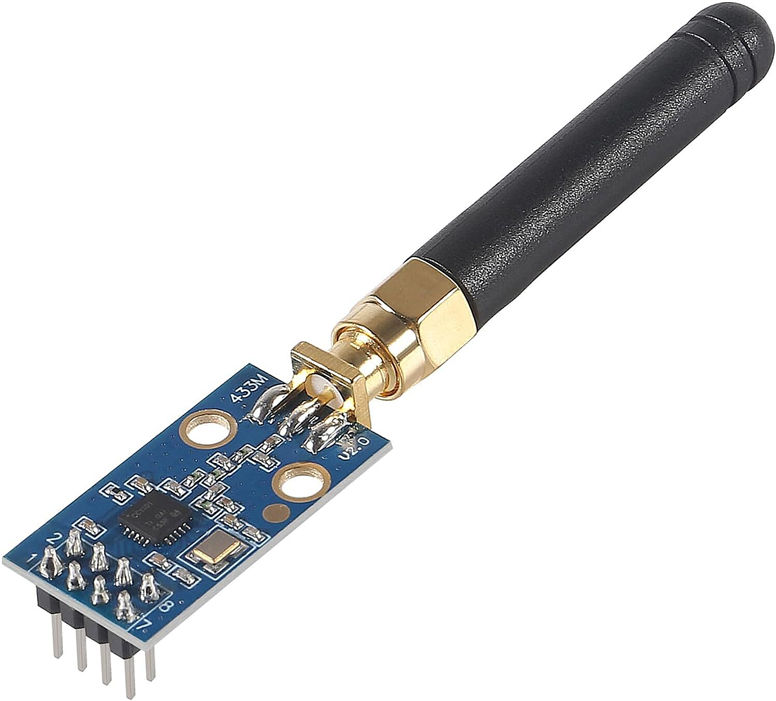

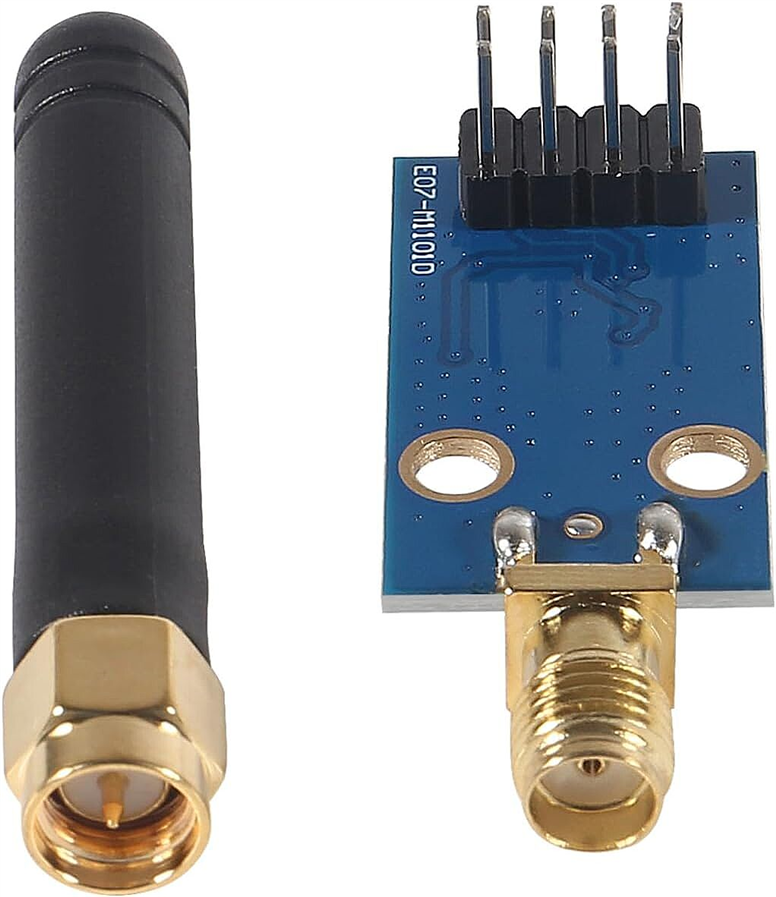

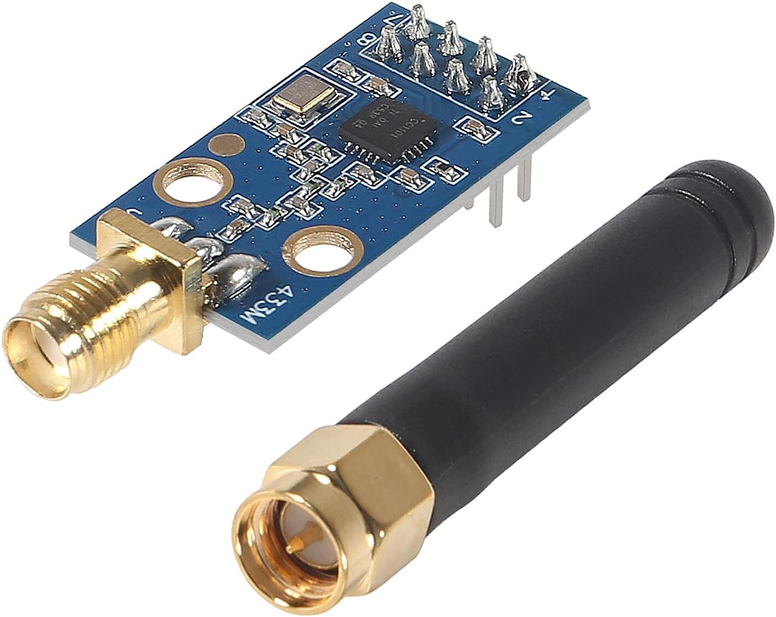

CC1101 433MHz SPI Kablosuz RF Alıcı Verici Modülü – Uzun Menzilli Wireless Transceiver
CC1101 433 MHz RF modülü, mikrodenetleyici kontrollü kablosuz veri bağlantısı kurmak için kullanılan bir alıcı-vericidir. SPI üzerinden yapılandırılan devre, uygun yazılım ve eşleşen RF ayarlarıyla hem veri gönderme hem veri alma görevini üstlenebilir. Kablosuz sensör düğümü, uzaktan kumanda prototipi ve telemetri bağlantısı geliştirmek için uygundur; kendi başına WiFi veya Bluetooth bağlantısı oluşturmaz.
Teknik özellikler
- RF entegresi: CC1101
- Ürün frekans bandı: 433 MHz
- Kontrol arayüzü: SPI
- İşlev: RF alıcı ve verici
- Entegre besleme aralığı: 1.8–3.6 V; modül için 3.3 V seviyesinde uygun besleme kullanılmalıdır
- Modülasyon desteği: FSK, GFSK, ASK/OOK ve MSK; seçilen yapılandırmaya bağlı
- Menzil: Anten, ortam, veri hızı ve RF ayarlarına bağlıdır
Eşleşen iki cihaz arasında haberleşme
İki modülün aynı frekans, veri hızı, modülasyon ve paket biçimiyle ayarlanması gerekir. Alıcı tarafında yalnızca frekansın aynı olması yeterli değildir. Paket uzunluğu, senkronizasyon sözcüğü ve hata denetimi gibi ayarlar kullanılan kütüphane veya yazılım üzerinden birlikte ele alınmalıdır.
Besleme ve SPI seviyesi
CC1101 için 5 V doğrudan besleme uygun değildir. 5 V lojikle çalışan bir kontrol kartında saat, veri ve seçim hatlarının uygun seviye dönüştürme devresiyle bağlanması gerekir. Modülün besleme girişinin ve lojik pinlerinin doğru tanımlanması, ilk bağlantıdan önce yapılmalıdır.
Anten ve yerleşim
433 MHz bandına uygun anten kullanılmalı ve antenin çevresi metal yüzeylerden mümkün olduğunca uzak tutulmalıdır. Kapalı kutu, insan vücudu, duvarlar ve yakındaki elektronik devreler bağlantıyı etkileyebilir. Bu nedenle gerçek projedeki haberleşme mesafesi montaj tamamlandıktan sonra ölçülmelidir.
Veri güvenilirliği
Kablosuz bir komutun ulaştığından emin olmak için onay paketi ve zaman aşımı mekanizması eklenebilir. Sensör ağında her düğüme kimlik verilmesi, paketlerin hangi cihazdan geldiğinin ayırt edilmesini sağlar. Bu işlevler uygulama yazılımında tasarlanır; modül tek başına hazır bir uzaktan kontrol sistemi değildir.
İletişim zincirini hazırlama
Veri bağlantısının iki ucunda hangi cihazların bulunduğu ve aralarında hangi elektriksel arayüzün kullanıldığı belirlenmelidir. Aynı haberleşme amacıyla kullanılan bağlantılar her zaman aynı gerilim seviyesinde çalışmaz. Pin isimleri ve bağlantı yönleri, cihazın kendi işaretlerinden kontrol edilir. Bir uç gönderici, diğeri alıcı olacak şekilde gereken eşleşme yapılır; ortak referans gereksinimi arayüzün yapısına göre değerlendirilir. Kablo veya modül bağlanmadan önce güç kapatılması, yanlış temas sırasında oluşabilecek sorunları azaltır. Daha sonra düşük veri hacimli basit bir iletişim denemesiyle bağlantının doğru olduğu doğrulanabilir.
Yazılım ayarlarını eşleştirme
Haberleşme donanımı, verinin anlamını kendiliğinden belirlemez. Uygulamadaki paket biçimi, komutlar ve yanıtların nasıl yorumlanacağı iki tarafta uyumlu olmalıdır. İlk testte kısa ve bilinen bir mesaj göndermek, gelen verinin doğru olup olmadığını anlamayı kolaylaştırır. Zaman aşımı, hatalı paket ve bağlantı kesilmesi durumlarında yazılımın davranışı tanımlanmalıdır. Otomasyon uygulamasında daha önce alınmış bir komutun tekrar işlenmesi istenmiyorsa sıra numarası veya benzeri bir kontrol eklenebilir. Bu işlevler donanımın yerine getirdiği elektriksel bağlantıdan ayrıdır ve uygulamanın ihtiyacına göre tasarlanır.
