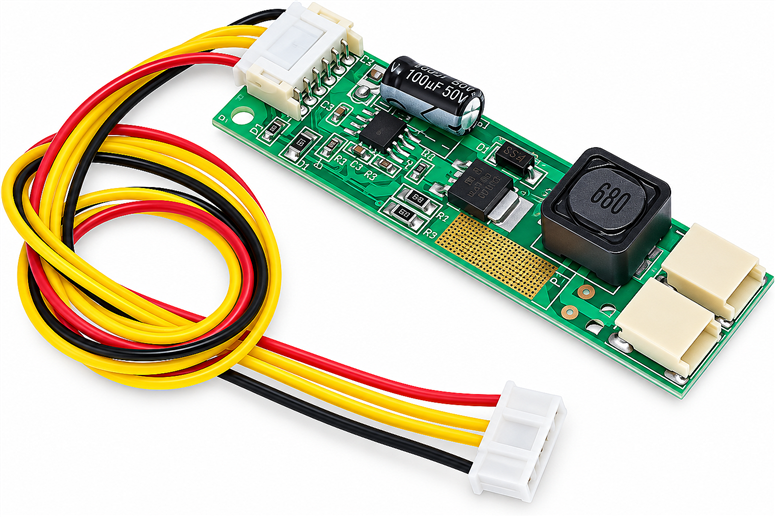

CA-155 LCD LED Backlight Sürücü Modülü – 10-30V Giriş, 9.6V 0.8A Yüksek Gerilim Sabit Akım (ROB-930)

CA-155 LCD LED Backlight Sürücü Modülü – 10-30V Giriş, 9.6V 0.8A Yüksek Gerilim Sabit Akım

CA155 LED arka aydınlatma sürücü kartı, uyumlu ekranların LED aydınlatma bölümünü beslemek ve kontrol etmek amacıyla kullanılır. Güç ve kontrol bağlantıları, panelin LED dizilimiyle eşleştirilerek yapılmalıdır. Fiziksel olarak benzer görünen arka aydınlatma kartları her panelle elektriksel olarak uyumlu değildir.

Teknik özellikler

• Model: CA155
• Belirtilen giriş: 10–30 V DC
• Kart ölçüsü: Yaklaşık 70 × 20 mm
• İşlev: LED arka aydınlatma sürücüsü
• Kontrol: Açma/kapama ve parlaklık bağlantısı
• Kaynakta verilen çıkış: 9.6 V / 0.8 A; bağımsız üretici belgesiyle doğrulanmamıştır, panel uyumluluğu için kesin referans alınmamalıdır

Panel uyumluluğu

LED dizisinin çalışma gerilimi ve akımı, sürücü seçiminde birlikte değerlendirilir. Sadece ekranın fiziksel boyutunun aynı olması yeterli değildir. Kaynakta belirtilen çıkış değerinin üretici belgesiyle doğrulanamaması nedeniyle bu kart, yalnızca o sayı esas alınarak bir panele bağlanmamalıdır.

Güç ve kontrol hatları

Kablo renkleri tek başına pin işlevini kesinleştirmez. Besleme, toprak, etkinleştirme ve parlaklık uçları kart işaretleri veya panelin bağlantı şeması üzerinden belirlenmelidir. Kontrol girişlerine güç hattı gerilimi uygulanmamalıdır.

İlk çalıştırma

Panel bağlıyken akım ve aydınlatma davranışı izlenmelidir. Titreşim, kapanma veya aşırı parlaklık görülmesi uyumsuzluk ya da yanlış kontrol işareti gösterebilir. LED sürücüsünün çıkış davranışı sıradan bir sabit gerilim adaptörü gibi varsayılmamalıdır.

Montaj

Kartın lehim yüzeyi ile metal ekran kasası arasında yalıtım sağlanmalıdır. Güç ve kontrol kabloları çekme kuvveti altında kalmamalı, soğutmayı engellemeyecek şekilde yerleştirilmelidir. Onarım öncesinde panelin kendi teknik bilgilerinin belirlenmesi doğru sürücü seçimini kolaylaştırır.

Güç kaynağı ve yük hesabı

Beslenecek devrenin normal çalışma akımıyla açılışta çektiği akım aynı olmayabilir. Güç planlamasında bu iki durum ayrı değerlendirilir. Kaynağın gerilimi uygun olsa bile akım kapasitesi yetersizse çıkış düşebilir veya sistem yeniden başlayabilir. Güç hesabında watt, volt ve amper birbirinden farklı büyüklüklerdir; uygun çalışma noktasında güç gerilim ile akımın çarpımıdır. Birden fazla yük aynı kaynağa bağlandığında toplam ihtiyaç dikkate alınmalıdır. Kaynağın etiketteki üst değeri, her kablo ve bağlantının da aynı yükü taşıyabileceği anlamına gelmez.
