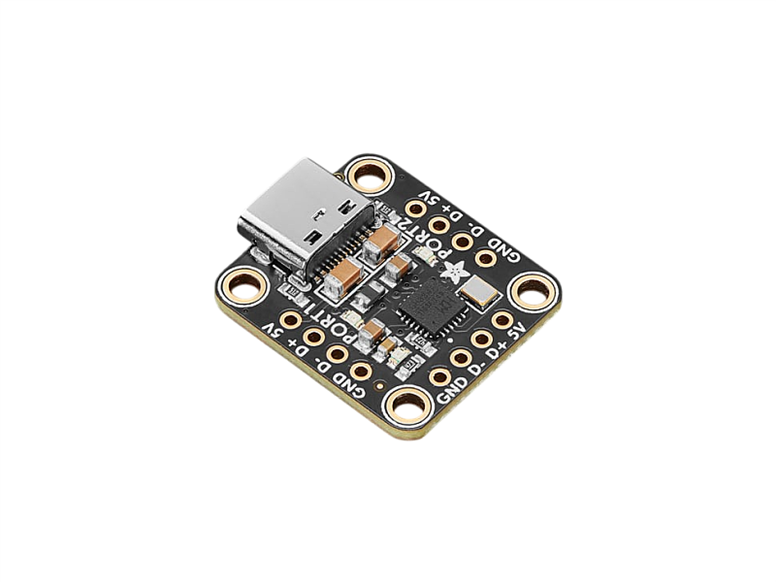

Adafruit CH334F Mini 2-Port USB Hub Breakout Kartı (ROB-887)

Adafruit CH334F Mini 2-Port USB Hub Breakout Kartı

Genel Ürün Özellikleri

Tek USB host bağlantısını iki downstream USB 2.x porta dönüştüren, cihaz içi entegrasyon için geliştirilmiş orijinal Adafruit CH334F breakout kartıdır.

USB-C upstream bağlantısı ve lehimlenebilir 5V, D+, D-, GND portlarıyla kompakt gömülü sistemlerde kablosuz/soketsiz USB dağıtımı sağlar.

Kullanım Alanları

• Raspberry Pi ve SBC projeleri
• Kompakt klavye ve kontrolcü tasarımı
• Cihaz içine iki USB çevre birimi ekleme
• Özel gömülü Linux sistemleri

Teknik Özellikler

Avantajlar ve Faydaları

• İki USB port için son derece kompakt çözüm
• Upstream USB-C veya doğrudan pin bağlantısı
• Gömülü projelere lehimle entegre edilebilir

Nasıl Kullanılır?

1. Host'u USB-C veya USBHOST pinlerinden birine bağlayın.
2. Çevre birimlerini PORT1 ve PORT2 üzerindeki 5V, D+, D- ve GND pedlerine bağlayın.
3. D+ ve D- hatlarını kısa ve birlikte yönlendirin.
4. Toplam yük akımını host portunun sağlayabileceği seviyede tutun.

Sıkça Sorulan Sorular (SSS)

İki USB-A soket var mı?

Hayır; portlar lehim bağlantı noktalarıdır.

USB 3.0 destekler mi?

Hayır, USB 2.x hız sınıfındadır.

5V yerine 3.3V ile çalışır mı?

Hayır; kartın güç hattı 5V USB besleme içindir.

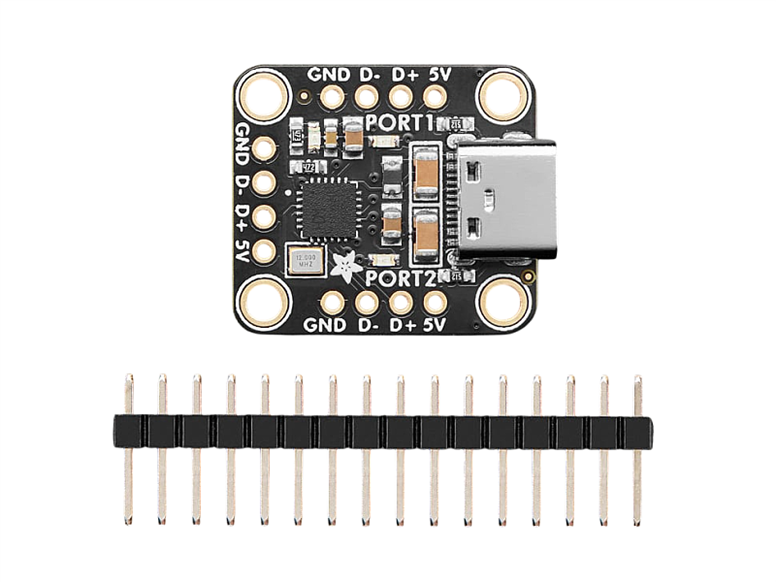

Paket İçeriği

• 1 adet Adafruit CH334F Mini 2-Port USB Hub Breakout
• 1 adet pin header
