5S 25A BMS 18650 Lityum Pil Şarj Koruma Devresi

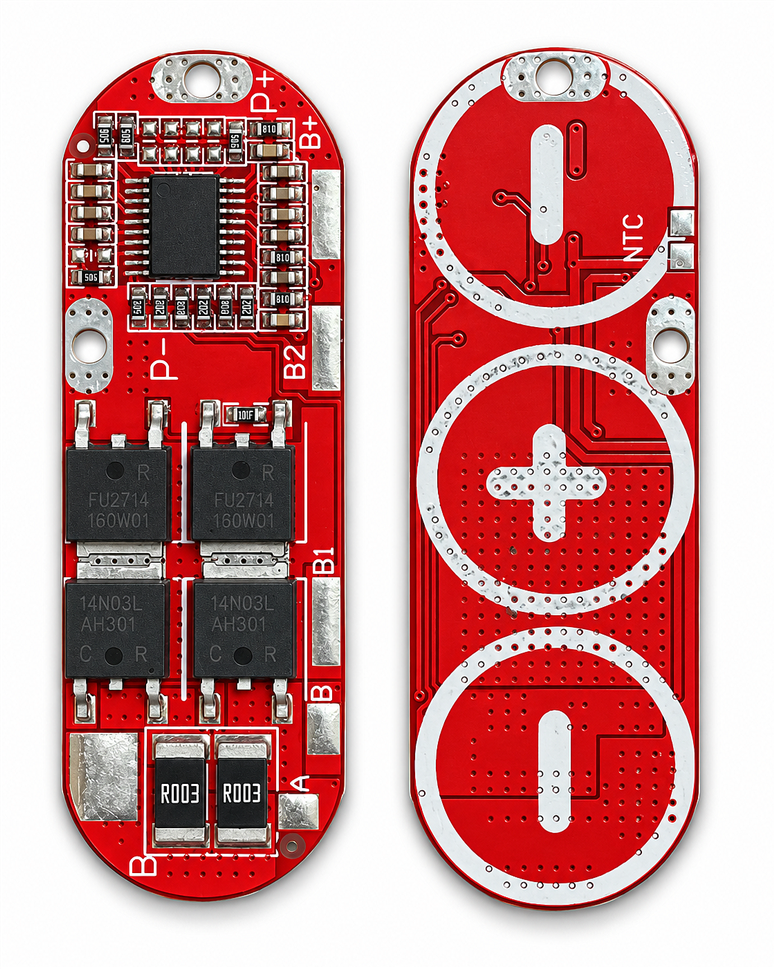

5S 25A balanslı BMS kartı, beş seri gruptan oluşan uygun lityum iyon batarya paketinde koruma ve hücre dengeleme işlevleri için kullanılır. 3.7 V nominal hücrelerle paket nominal gerilimi 18.5 V, tam şarj gerilimi 21 V olur. Kartın seri hücre sayısı ile batarya düzeni eşleşmelidir; farklı pil kimyaları için aynı gerilim eşikleri varsayılmamalıdır.
Teknik özellikler
- Seri düzen: 5S
- Hücre türü: 4.2 V tam şarjlı lityum iyon
- Nominal paket: 3.7 V hücrelerle 18.5 V
- Tam şarj paketi: 21 V
- Ürün akım sınıfı: 25 A; doğrulanmış sürekli yük garantisi değildir
- Dengeleme: Balans işlevi
- Koruma: Aşırı şarj/deşarj, aşırı akım ve kısa devre
- Şarj gereksinimi: 5S lityum iyon için uygun 21 V CC/CV şarj cihazı
Hücre sayısı ve gerilim
5S, beş seri hücre grubunu ifade eder; her grupta paralel hücre bulunup bulunmaması ayrıca tasarlanır. 3.6 V nominal olarak tanımlanan hücrelerde paket nominal değeri 18 V olarak yazılabilir; tam şarjı 4.2 V olan beş seri hücre için üst şarj değeri yine 21 V olur.
Balansın görevi
Balans, seri gruplar arasındaki gerilim farkını azaltmaya yardımcı olur. Kapasitesi veya iç direnci belirgin farklı hücrelerin kusurlarını ortadan kaldırmaz. Paket oluştururken aynı tür ve benzer durumda hücrelerin kullanılması, dengeleme işlevine aşırı yük bindirilmesini önler.
Bağlantı ve şarj

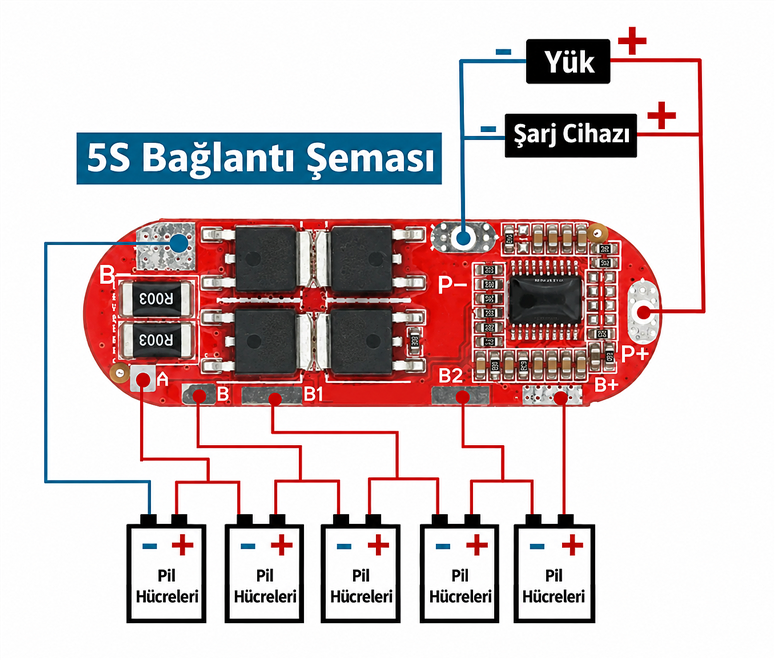

Ara hücre bağlantıları kart üzerindeki sıraya uygun yapılmalı, her kademenin gerilimi ölçülerek doğrulanmalıdır. BMS, 21 V veren herhangi bir adaptörü kendiliğinden uygun şarj cihazına dönüştürmez. Sabit akım/sabit gerilim profiliyle çalışan, 5S lityum iyon için tasarlanmış şarj cihazı kullanılmalıdır.
Akım planlaması
25 A sınıfı ifadesi, tüm paket bileşenlerinin bu akıma uygun olduğunu göstermez. Hücreler, bağlantı şeritleri, kablolar ve soğutma birlikte değerlendirilmelidir. Motor gibi yüklerin kalkış akımı, normal çalışma akımından yüksek olabilir ve korumayı tetikleyebilir.
Pil kimyası ve mekanik uyum
Pil veya batarya devresi seçilirken hücrenin yalnızca fiziksel boyutu yeterli değildir. Kimya, nominal gerilim, tam şarj gerilimi ve izin verilen akım birlikte kontrol edilmelidir. Benzer görünümlü hücreler farklı şarj koşulları isteyebilir. Hücre üzerindeki tanım okunmalı ve bağlantı düzeni buna göre oluşturulmalıdır. Pilin yalıtım kılıfı hasarlıysa metal gövde istenmeyen bir noktaya temas edebilir. Ezilmiş, sızdıran veya aşırı ısınmış hücreler normal kullanım parçası olarak değerlendirilmemelidir. Mekanik sabitleme, elektriksel bağlantıya ek olarak hücrenin hareket etmesini ve kontakların zorlanmasını önlemelidir.
