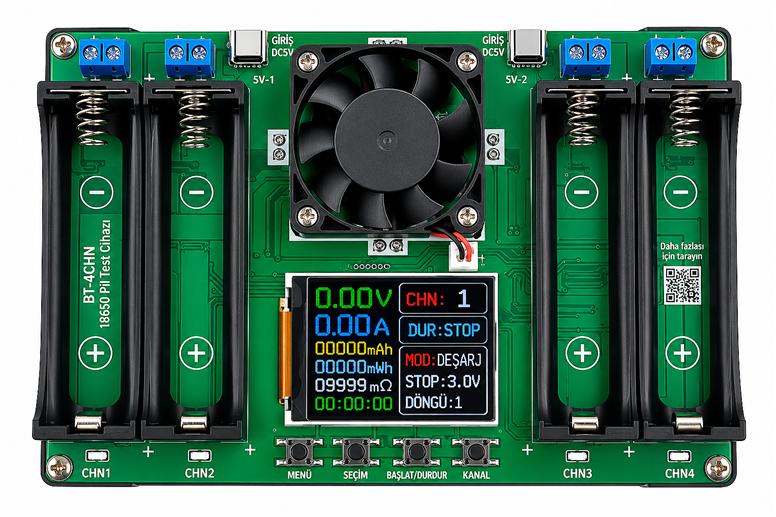

4 Kanallı 18650 LCD Dijital Lityum Pil Kapasite Ölçüm ve Test Cihazı Modülü
Dört kanallı 18650 pil test cihazı, uyumlu lityum iyon hücreleri ayrı yuvalarda değerlendirerek şarj, deşarj ve kapasite karşılaştırması yapmak için kullanılır. LCD ekran üzerinden gerilim, akım, kapasite, enerji ve süre gibi veriler izlenebilir. Type-C besleme ve fanlı yapı, masaüstü pil değerlendirme çalışmalarında birden fazla hücreyi düzenli olarak test etmeye yardımcı olur.

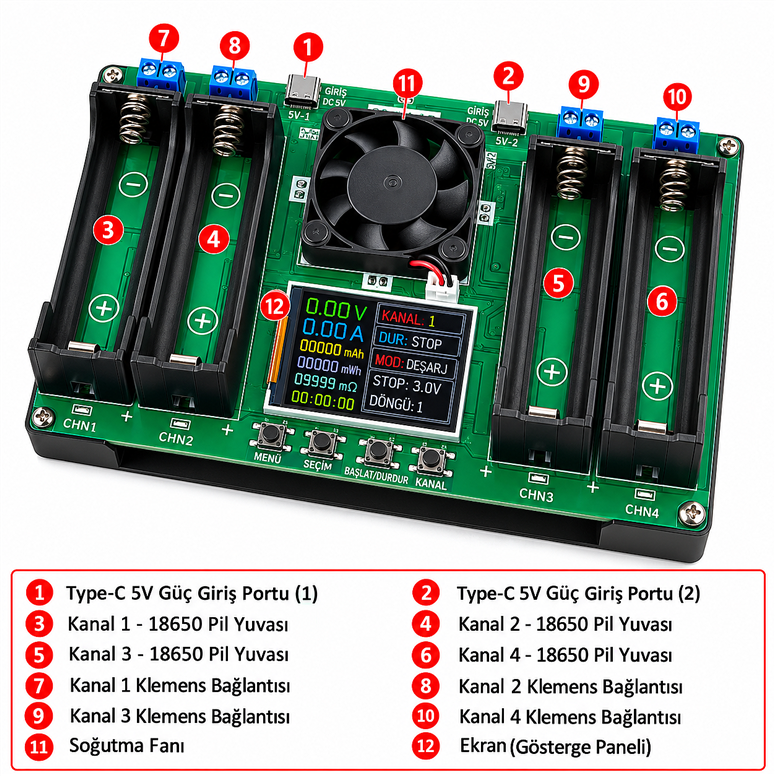

Teknik özellikler
- Pil biçimi: 18650
- Kanal sayısı: 4 bağımsız test kanalı
- Ekran: LCD
- Besleme: Type-C üzerinden 5 V
- İşlevler: Şarj, deşarj ve çevrim testleri
- Göstergeler: V, A, mAh, mWh, iç direnç ve süre
- Soğutma: Fan
- Kesme ayarı: Uygun modda ayarlanabilir bitiş gerilimi
- Akım/hassasiyet: Bu varyant için doğrulanmış sabit üst sınır ve ölçüm doğruluğu belirtilmemiştir

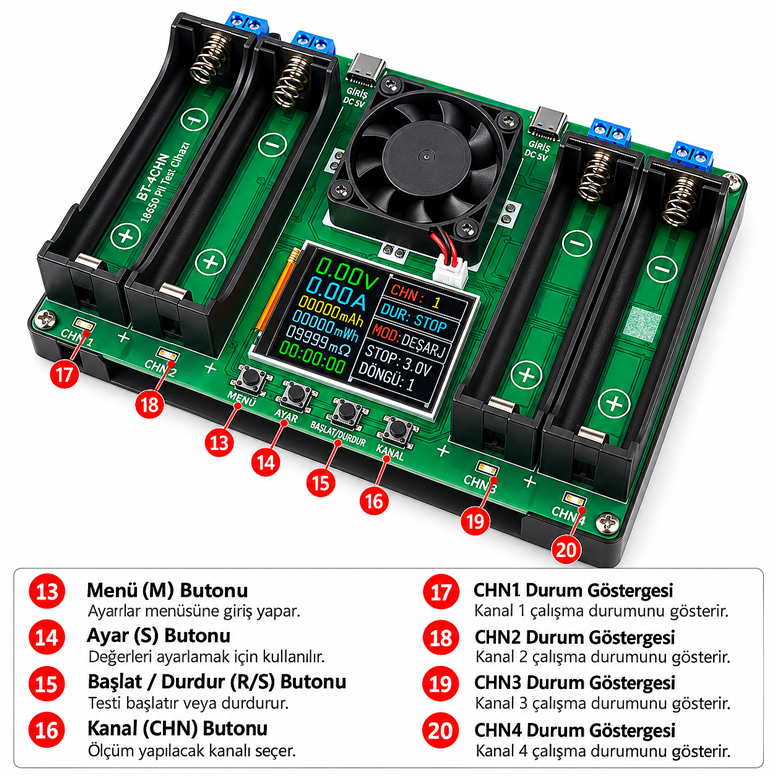

Dört kanalı karşılaştırmalı kullanma
Hücreler ayrı yuvalarda izlenebilir; anlamlı karşılaştırma için aynı test modu ve benzer başlangıç koşulları kullanılmalıdır. Bir hücrenin sonucu, başka akım veya kesme gerilimiyle ölçülmüş bir değerle doğrudan karşılaştırılmamalıdır. Kanal numarası ile hücre kimliğinin kaydedilmesi karışıklığı önler.
Kapasite testi nasıl yorumlanır?
mAh, seçilen test koşullarında aktarılan elektrik yükünü; mWh ise enerji miktarını gösterir. Deşarj sonucunun etiketteki kapasiteye yaklaşması, hücrenin aynı zamanda her yükte yüksek akım verebileceğini göstermez. Gerilim düşümü, sıcaklık ve iç direnç bilgisi de birlikte değerlendirilmelidir.
Şarj ve deşarj çevrimi
Çevrim işlevi, başlangıç ve bitiş durumları kontrollü olduğunda hücreleri karşılaştırmayı kolaylaştırır. Kesme gerilimi pil kimyasına uygun seçilmelidir. Tüm 18650 biçimli hücrelerin aynı kimyada olduğu varsayılmamalı; hücre üzerindeki tanım ve üretici bilgisi incelenmelidir.
Fan ve yerleşim
Deşarj sırasında enerji ısıya dönüştürüldüğünden fanın hava yolu kapatılmamalıdır. Cihaz yalıtkan, dengeli ve havalandırılan bir yüzeyde kullanılmalıdır. Yuva temasları temiz olmalı; ezilmiş, akmış veya belirgin hasarlı hücreler test amacıyla kullanılmamalıdır.
İç direnç göstergesi
Ekrandaki iç direnç sonucu, pilin yanı sıra yuva kontaklarının ve ölçüm yönteminin etkisini de içerebilir. Aynı hücre farklı temas koşullarında farklı değer gösterebilir. Tek bir sayıyı mutlak sağlık yüzdesi gibi kullanmak yerine tekrarlı ölçüm ve yük altındaki davranışla birlikte değerlendirmek daha anlamlıdır.
Ölçüm koşullarını kaydetme
Bir ölçümün anlamlı karşılaştırılması için başlangıç koşulları bilinmelidir. Kullanılan kaynak veya hücre, bağlantı noktası, yük ve test süresi not edilebilir. Farklı koşullarda alınan iki sayının farklı olması, tek başına ölçüm cihazının hatalı olduğunu göstermez. Temas direnci ve sıcaklık gibi etkenler de sonucu değiştirebilir. Aynı testi benzer koşullarda tekrarlamak, tek ölçüme göre daha açıklayıcıdır. Sonuç kaydında birimler korunmalı; volt, amper, miliamper-saat ve enerji birbirine karıştırılmamalıdır. Özellikle kapasite karşılaştırmalarında gerilim seviyesi ve bitiş koşulu belirtilmelidir.
Gösterge ile doğruluk arasındaki fark
Ekranda çok sayıda basamak görünmesi, ölçümün aynı sayıda basamakla doğru olduğu anlamına gelmez. Çözünürlük, doğruluk ve tekrarlanabilirlik farklı kavramlardır. Doğruluğu değerlendirmek için uygun bir referansla, cihazın çalışma aralığı içinde karşılaştırma yapılır. Kabloların ve temas noktalarının ölçüme etkisi dikkate alınır. Küçük değerlerde bağlantı direnci veya sıfır kayması daha belirgin olabilir. Teknik tabloda doğruluk değeri belirtilmemişse benzer görünümlü başka cihazın yüzdesi bu ürüne aktarılmamalıdır. Ölçüm sonucu, kullanılan yöntemin ve donanımın sınırları içinde yorumlanmalıdır.
Bağlantının ölçüme etkisi
Ölçülen devreye eklenen bağlantılar ideal olarak sıfır dirençli değildir. Yüksek akımda kablo ve kontaklar üzerinde oluşan gerilim düşümü büyüyebilir. Gevşek bağlantı, kararsız sonuç ve ısınma oluşturabilir. İlk testten önce kutup yönleri ve kullanılan ölçüm noktası kontrol edilir. Akım ölçümü yapılan düzeneklerde bağlantı yöntemi, gerilim ölçümünden farklı olabilir; ürünün kendi giriş ve çıkış tanımları esas alınır. Cihazın yalnızca fiziksel olarak bağlanabiliyor olması, uygulanan gerilim veya akımın uygun olduğunu kanıtlamaz. Kullanım sınırları doğrulanmadan yüksek güçlü bir test başlatılmamalıdır.
Sonuçları yorumlama
Tek bir anlık değer, bütün çalışma sürecini açıklamaz. Yük değiştiğinde veya pil doluluk durumu ilerlediğinde ölçüm de değişebilir. Karşılaştırma yaparken başlangıç, kararlı çalışma ve bitiş davranışı ayrı değerlendirilebilir. Pil gerilimi normal görünse bile yük altındaki davranışı farklı olabilir; benzer şekilde kapasite sonucu tek başına yüksek akım yeteneğini göstermez. Ölçüm cihazının sağladığı bilgiler hangi büyüklüğü ölçtüğüne göre kullanılmalıdır. Bir göstergenin bulunması, cihazın şarj kontrolü, koruma veya güç düzenleme görevini de üstlendiği anlamına gelmez. Bu işlevler teknik özelliklerde açıkça belirtilmelidir.
Düzenli test yöntemi
Her test için aynı bağlantı düzeni oluşturmak ve kullanılan uçları etiketlemek sonuçların izlenmesini kolaylaştırır. Bir değişkeni değiştirdikten sonra diğer koşulları sabit tutmak yararlıdır. Örneğin farklı bir hücre veya güç kaynağı değerlendirilirken kablo da değiştirilirse sonuçtaki farkın nedeni belirsizleşebilir. İşlem sonunda biriken değerler kaydedilir ve yeni testten önce gerekli sayaçlar sıfırlanır. Cihazın desteklemediği bir ölçüm işlevi, mevcut verilerden kesin sonuç olarak çıkarılmamalıdır. Ayrıntılı bir değerlendirme gerektiğinde tamamlayıcı ölçümlerle birlikte çalışılması daha kapsamlı bilgi sağlar.
