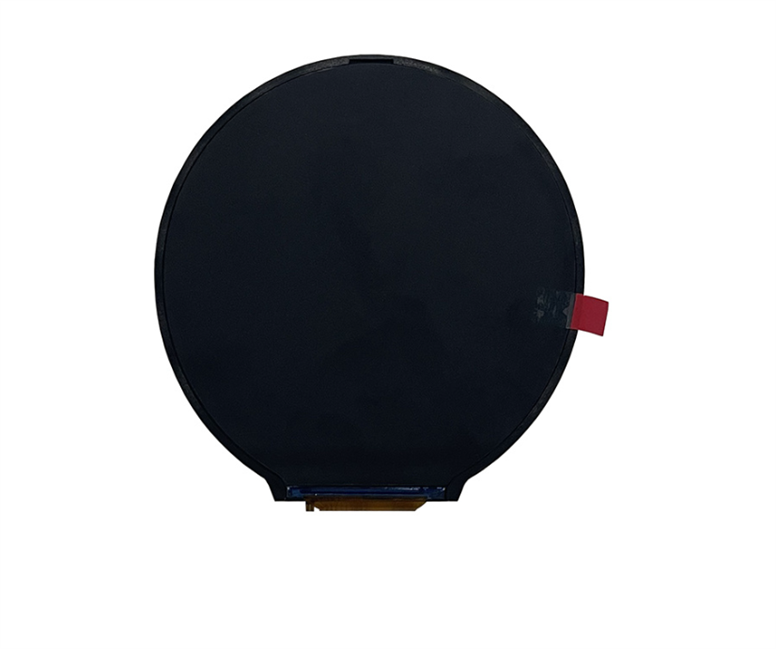

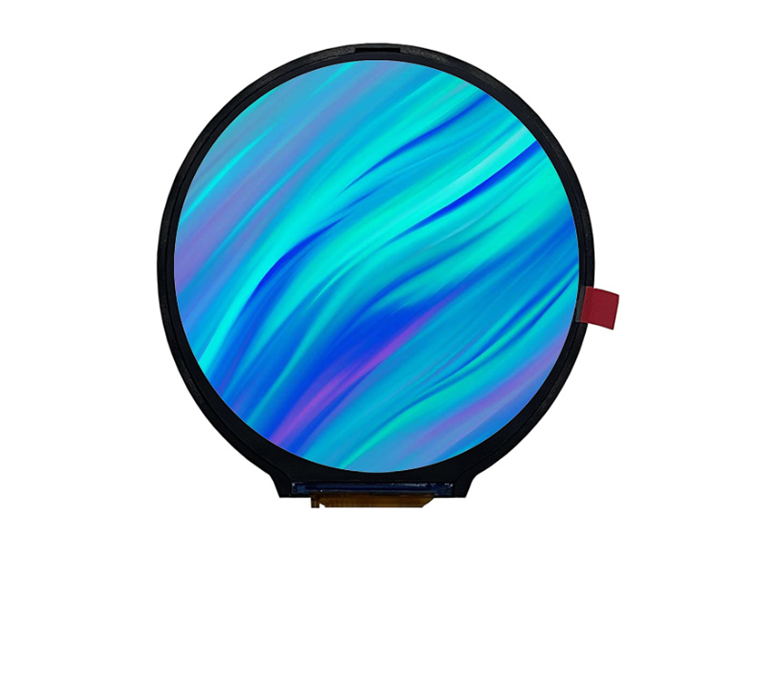

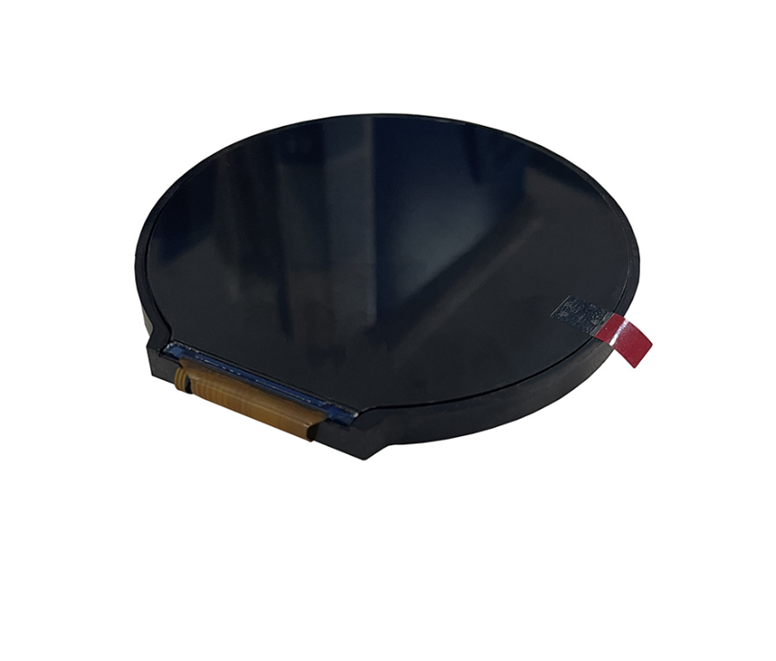

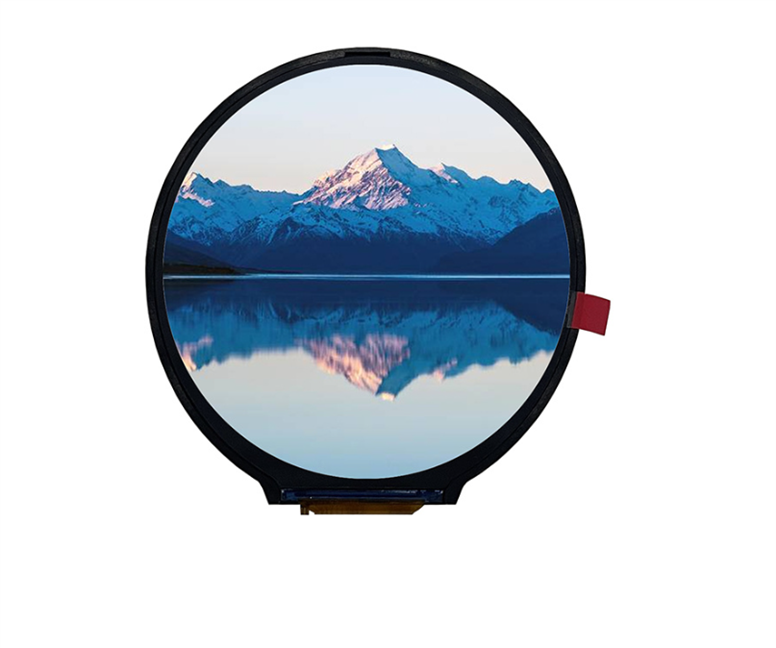

4 İnç 720x720 MIPI IPS 1000 Nit Yuvarlak TFT LCD Ekran
4 inç 720x720 yuvarlak IPS TFT LCD ekran, yüksek çözünürlük ve yüksek parlaklık gerektiren profesyonel görüntüleme projeleri için tasarlanmış dairesel ekran panelidir. 720x720 piksel çözünürlüğü, MIPI DSI arayüzü ve 1000 nit parlaklık değeri sayesinde endüstriyel HMI sistemleri, araç göstergeleri, akıllı ev kontrol panelleri ve özel tasarım elektronik cihazlarda kullanılabilir.
Yuvarlak ekran yapısı; analog kadranlar, hız ve devir göstergeleri, saat arayüzleri, ölçüm ekranları ve grafik tabanlı kontrol panelleri hazırlanmasına olanak tanır.
720x720 piksel yüksek çözünürlük
Ekranın 720x720 piksel çözünürlüğü, 1:1 görüntü oranında net ve ayrıntılı grafikler oluşturulmasını sağlar. Küçük yazılar, simgeler, ölçüm değerleri ve dairesel göstergeler yüksek görüntü kalitesiyle ekrana aktarılabilir.
Düşük çözünürlüklü yuvarlak ekranlara göre daha ayrıntılı kullanıcı arayüzleri ve animasyonlar hazırlanabilir. Bu özelliğiyle görüntü kalitesinin önemli olduğu endüstriyel, otomotiv, medikal ve akıllı ev uygulamalarına uygundur.
Geniş görüş açılı IPS panel
IPS panel teknolojisi, ekrana farklı açılardan bakıldığında görüntü netliğinin ve renklerin korunmasına yardımcı olur. Bu özellik; ekranın araç konsolu, makine kontrol paneli veya masaüstü cihaz gibi farklı görüş açılarından izlenebileceği uygulamalarda avantaj sağlar.
Tam renkli panel yapısı sayesinde simgeler, fotoğraflar, animasyonlar, ölçüm grafikleri ve gelişmiş kullanıcı arayüzleri görüntülenebilir.
1000 nit yüksek parlaklık
Panelin 1000 nit yüksek parlaklık değeri, yoğun ortam ışığının bulunduğu alanlarda ekran görünürlüğünü artırır. Araç içi uygulamalar, fabrika ortamları, aydınlık mağazalar ve güçlü ışığa maruz kalan kontrol panelleri için standart parlaklıktaki ekranlara göre daha uygun bir çözüm sunar.
Güneş ışığı altındaki gerçek görüntü performansı; kullanılan ön cam, yüzey kaplaması, yansıma oranı, montaj şekli ve arka aydınlatma sürüş seviyesine göre değişebilir.
MIPI DSI görüntü arayüzü
Ekran, görüntü aktarımı için yüksek hızlı MIPI DSI arayüzü kullanır. Bu arayüz, yüksek çözünürlüklü görüntülerin hızlı ve verimli biçimde aktarılmasına yardımcı olur. Akıcı grafikler, animasyonlar ve gelişmiş kullanıcı arayüzleri oluşturulabilir.
Ekranı çalıştıracak ana kartın MIPI DSI çıkışına, uyumlu pin yapısına ve gerekli panel sürücüsüne sahip olması gerekir.
Kullanım alanları
- Dijital araç gösterge panelleri
- Hız ve devir göstergeleri
- Endüstriyel HMI kontrol ekranları
- Akıllı ev kontrol panelleri
- Termostat ve iklimlendirme cihazları
- Medikal cihaz ekranları
- Şarj istasyonu arayüzleri
- Ses ve medya kontrol panelleri
- Asansör ve bina otomasyon sistemleri
- Yuvarlak dijital saatler
- Robotik ve otomasyon projeleri
- Özel tasarım gömülü sistemler
Teknik Özellikler
| Özellik |
Değer |
| Ürün tipi |
Yuvarlak TFT LCD ekran paneli |
| Ekran boyutu |
4 inç |
| Ekran biçimi |
Dairesel |
| Panel teknolojisi |
IPS TFT LCD |
| Çözünürlük |
720x720 piksel |
| Görüntü oranı |
1:1 |
| Parlaklık |
1000 nit |
| Görüntü arayüzü |
MIPI DSI |
| Görüntü türü |
Tam renkli |
| Arka aydınlatma |
LED |
| Kullanım alanı |
Gömülü sistem ve profesyonel cihaz entegrasyonu |
| Dokunmatik özellik |
Belirtilmemiştir |
| Kontrol kartı |
Dahil değildir |
Uyumluluk ve Entegrasyon Bilgisi
Bu ürün, HDMI veya SPI girişine sahip kullanıma hazır bir monitör değildir. MIPI DSI arayüzlü LCD panel olarak değerlendirilmelidir. Panel yalnızca güç bağlantısı yapılarak veya standart HDMI kablosu kullanılarak çalıştırılamaz.
Ekranın çalıştırılabilmesi için aşağıdaki bileşenler gerekebilir:
- Uyumlu MIPI DSI çıkışına sahip ana kart veya işlemci
- Panele uygun yazılım sürücüsü ve başlatma komutları

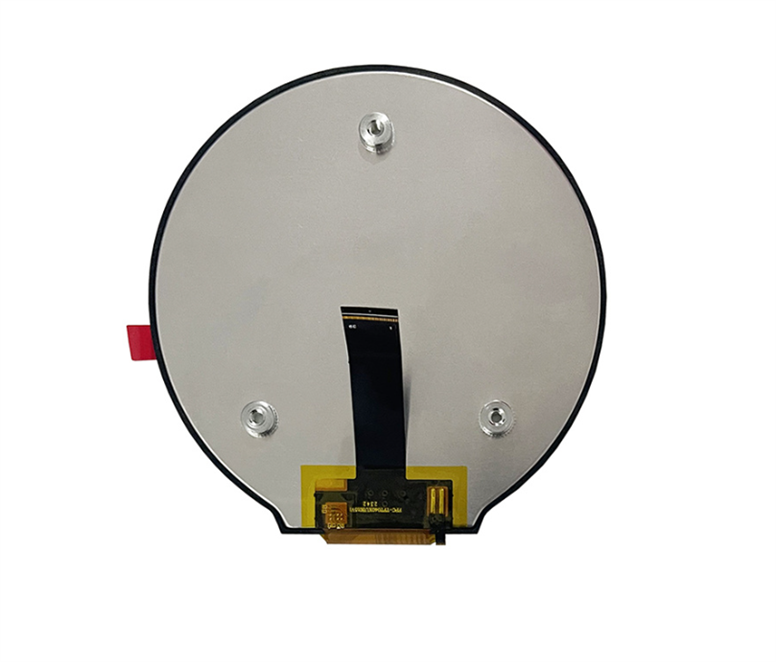

- Uyumlu FPC soketi ve bağlantı kablosu
- Gerekli panel besleme gerilimleri
- LED arka aydınlatma sürücü devresi
- Gerekirse HDMI–MIPI DSI görüntü kontrol kartı
- Uygun mekanik montaj parçaları
Standart Arduino Uno, Nano ve Mega kartlarında MIPI DSI çıkışı bulunmadığından ekran bu kartlara doğrudan bağlanamaz. ESP32 ailesindeki kartların çoğu da ekranı doğrudan çalıştırabilecek MIPI DSI arayüzüne sahip değildir. Bu kartlarla kullanım için panele özel bir görüntü kontrol kartı veya arayüz dönüştürücü gerekir.
Raspberry Pi üzerindeki DSI bağlantısının fiziksel olarak benzer olması doğrudan uyumluluk anlamına gelmez. Panelin pin dizilimi, güç gereksinimleri, görüntü zamanlamaları ve işletim sistemi sürücüsü ayrıca kontrol edilmelidir.
Önemli Kullanım Notları
- Ürün, elektronik ve gömülü sistem geliştirme bilgisi gerektirir.
- Sipariş öncesinde pin şeması, FPC bağlantısı ve MIPI zamanlama değerleri kontrol edilmelidir.
- Uyumlu kontrol kartı ve yazılım sürücüsü olmadan görüntü vermez.
- Dokunmatik özellik belirtilmediği için dokunmatik ekran olarak değerlendirilmemelidir.
- Kontrol kartı ve HDMI dönüştürücü ürün içeriğine dahil değildir.
- Yanlış bağlantı veya hatalı gerilim uygulanması panelde kalıcı hasara neden olabilir.
- 1000 nit parlaklık için arka aydınlatmanın teknik değerlere uygun biçimde sürülmesi gerekir.
- Montaj sırasında LCD panel ve FPC kablo üzerine baskı uygulanmamalıdır.
