240W USB 3.1 Type-C Dijital Güç Ölçer Adaptör – 40Gbps Veri Aktarımı, 8K Görüntü Destekli Voltaj Akım Watt Göstergeli

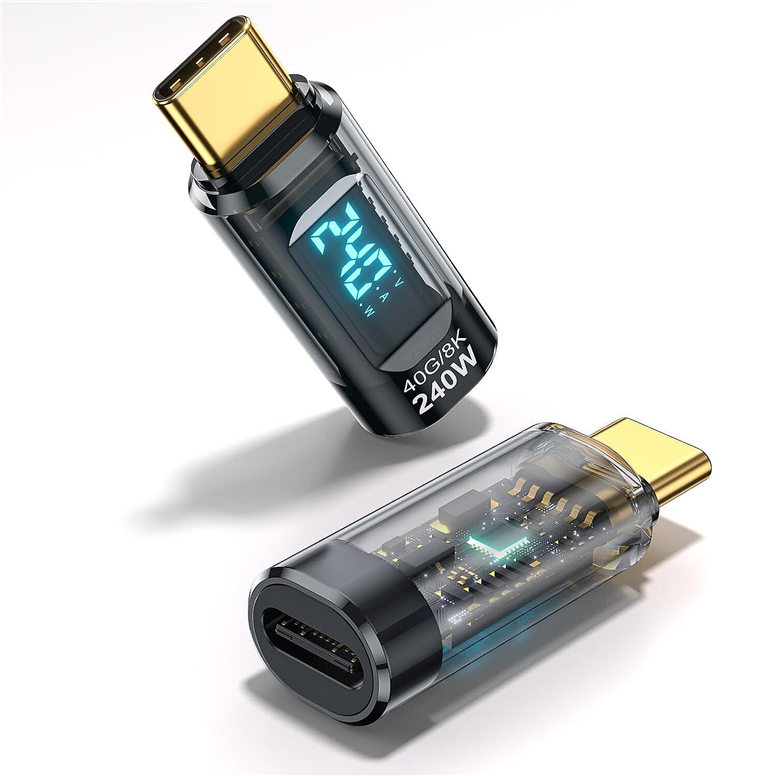

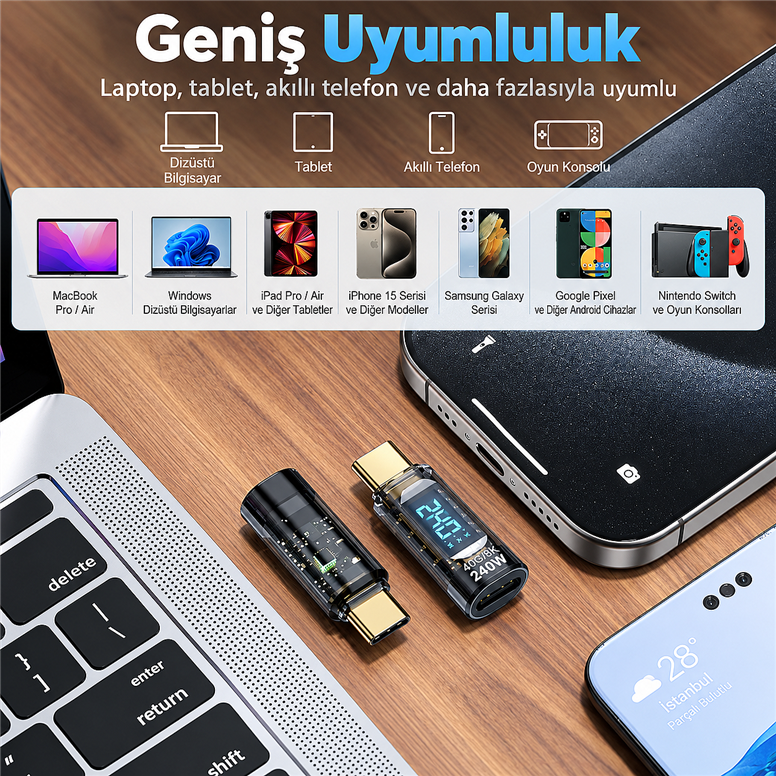

Şeffaf gövdeli Type-C güç göstergesi, uyumlu USB-C bağlantısında gerilim, akım ve güç değerlerini ekrandan takip etmek için kullanılır. Şarj davranışını görmek, farklı kablo ve adaptör düzeneklerini karşılaştırmak veya USB-C beslemesini gözlemlemek için değerlendirilebilir. Ürün 240 W sınıfında tanıtılmaktadır; bu değer bağlı sistemin gerçekten o güçte çalışacağını tek başına göstermez.

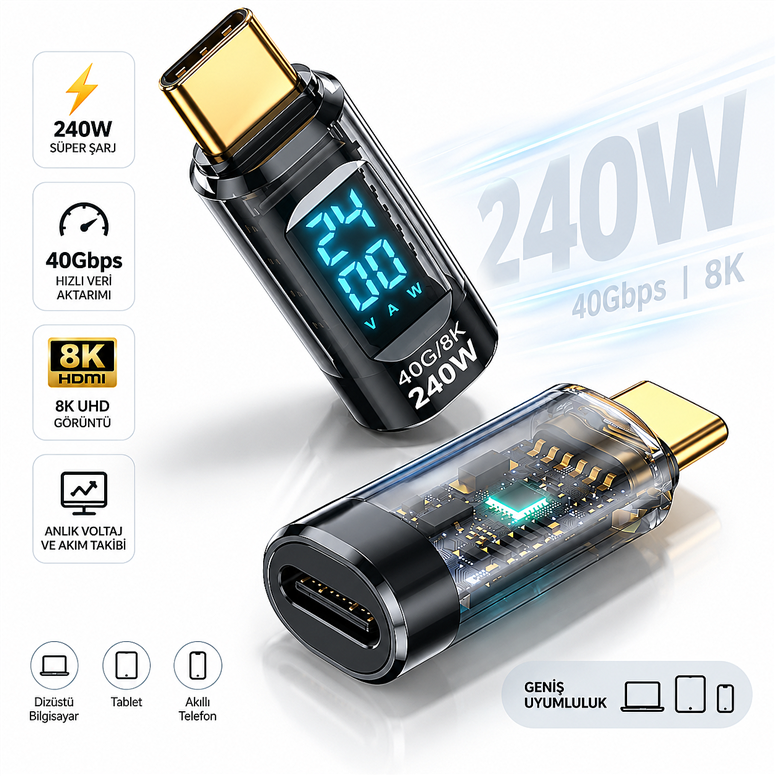

Teknik özellikler
- Bağlantı: USB Type-C
- Gövde: Şeffaf
- Ekran bilgileri: Gerilim, akım ve güç
- Tanıtılan güç sınıfı: 240 W; tüm bağlantı zincirinin uyumluluğuna bağlı
- Veri standardı: Kaynakta USB 3.1 ve 40 Gbps ifadeleri çelişmektedir; 40 Gbps doğrulanmış özellik olarak verilmemiştir
- Görüntü aktarımı: Kaynakta geçen 8K ifadesi için kesin mod ve uyumluluk doğrulanmamıştır
USB-C ve güç anlaşması
Fişin Type-C olması, şarjın belirli bir yüksek gerilimde gerçekleşeceğini göstermez. Kaynak, kablo, aradaki ölçer ve alıcı cihaz ortak destekledikleri güç profilinde çalışır. Alıcı cihazın ihtiyacı düşükse yüksek kapasiteli adaptör kullanılsa bile ekranda düşük güç görülmesi normal olabilir.
240 W sınıfını değerlendirme

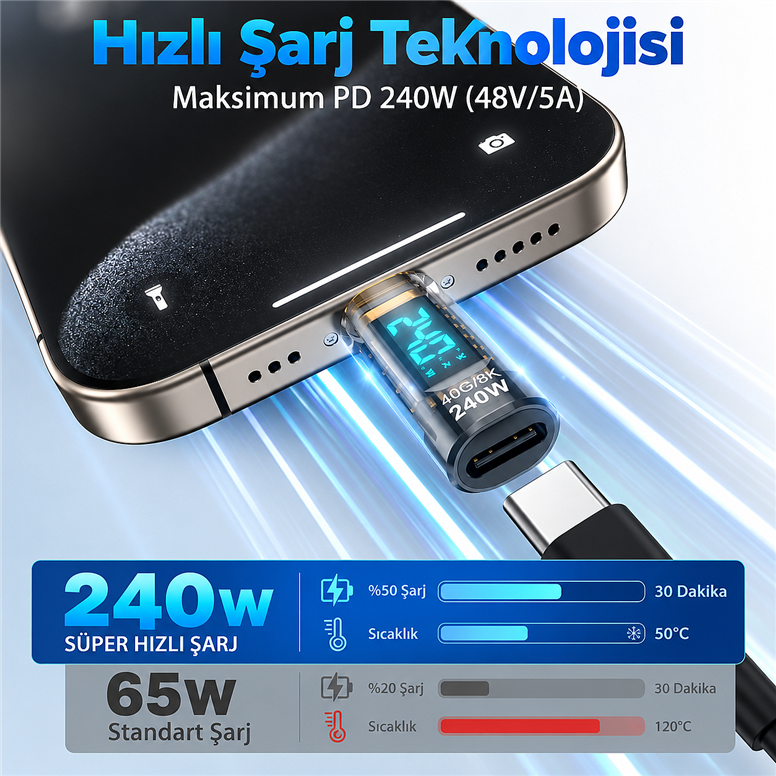

Bu sınıf, uygun USB Power Delivery EPR sistemleriyle ilişkili bir üst güç düzeyidir. Ancak ürünün gerçek port, gerilim ve akım sınırları kendi belgeleriyle doğrulanmalıdır. Sadece başlıktaki watt değeri üzerinden herhangi bir kabloya veya cihaza yüksek gerilim uygulanmamalıdır.
Veri hızı tutarsızlığı
USB 3.1 adlandırması 40 Gbps aktarımı tek başına ifade etmez. Kaynaktaki farklı ifadeler aynı doğrulanmış teknik özellik olarak birleştirilmemiştir. Yüksek hızlı veri veya görüntü aktarımı temel ihtiyaçsa ürünün kesin protokol ve çalışma modu ayrıca doğrulanmalıdır.
Ölçümün kullanım amacı

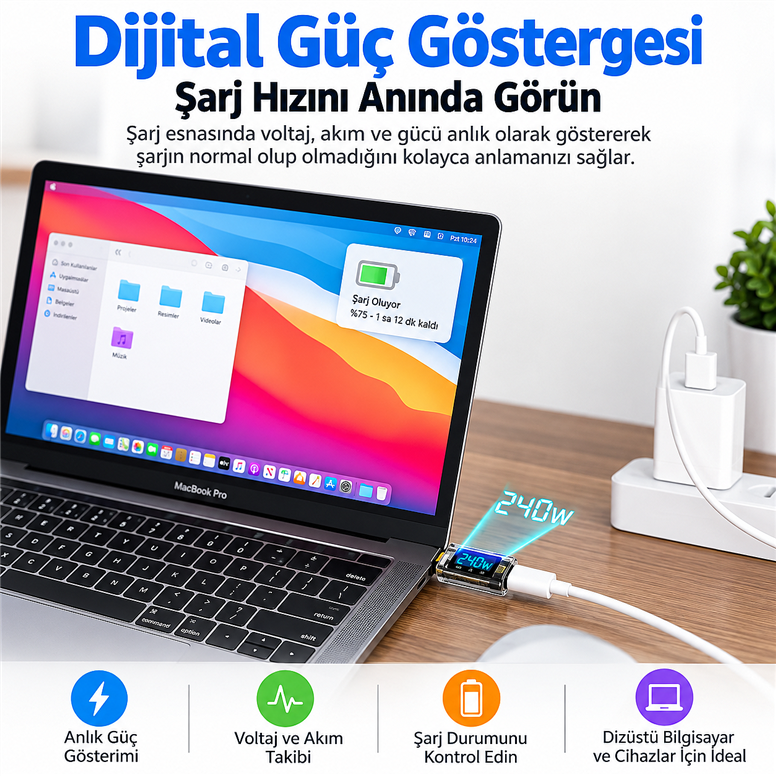

Gerilim ve akım göstergesi şarj bağlantısını gözlemlemek için yararlıdır; profesyonel bir veri hattı analizörünün görevini üstlenmez. Ekranda güç görünmesi, bütün veri hatlarının veya görüntü aktarımının doğru çalıştığını kanıtlamaz. Şarj testi ile veri aktarım testi ayrı değerlendirilmelidir.
Ölçeri bağlantı zincirine ekleme
USB güç ölçümü yapılırken kaynak, kablo, ölçer ve yük birlikte bir sistem oluşturur. Ölçer, kendi giriş ve çıkış yönüne uygun biçimde bu zincire yerleştirilmelidir. Kullanılan her bağlantının gerilim ve akım sınırı dikkate alınır. USB soketinin fiziksel olarak uyması, bütün portların aynı güç veya veri işlevini sunduğu anlamına gelmez. İlk denemede düşük güçlü ve bilinen bir yük kullanmak bağlantının çalıştığını görmeyi kolaylaştırır. Sonrasında gerçek test koşullarına geçilebilir. Aynı güç yoluna birden fazla kaynağın gelişigüzel bağlanması uygun değildir; cihazın izin verdiği bağlantı düzeni esas alınır.
Volt, amper ve watt neyi anlatır?
Gerilim, kaynağın yük bağlantısında sağladığı elektriksel seviyeyi gösterir. Akım, o anda yükün çektiği miktardır; adaptörün üzerinde yazan azami akımın sürekli olarak devreye aktığı anlamına gelmez. Güç, uygun DC ölçümde gerilim ile akımın çarpımıyla değerlendirilir. Yükün tüketimi değiştikçe akım ve güç de değişir. Bir telefonun ekranının açılması, arka planda işlem yapması veya pil sıcaklığının değişmesi ölçüm sonucunu etkileyebilir. Bu yüzden adaptör karşılaştırmasında tek bir anlık ekran fotoğrafı yerine aynı koşullarda gözlenen kararlı değerler ve süreç dikkate alınmalıdır.
mAh ile Wh değerlerini ayırma
Kapasite sayacı bulunan bir USB ölçerde mAh, test boyunca taşınan elektrik yükünü ifade eder. Wh ise gerilimi de hesaba katarak aktarılan enerjiyi gösterir. Farklı gerilim profillerinde yapılan şarj testlerinde yalnızca mAh sayılarını karşılaştırmak yanıltıcı olabilir. USB girişinde ölçülen enerji, pilde depolanan enerjiyle tamamen aynı değildir; şarj devresi kayıpları ve cihazın çalışma tüketimi de bu noktadan geçer. Bu nedenle telefonun batarya kapasitesi, USB tarafındaki sayaç sonucu doğrudan alınarak etiketlenmemelidir. Testin hangi noktada ve hangi koşullarda yapıldığı sonuçla birlikte kaydedilmelidir.
Kablo karşılaştırmasını düzenleme
Kabloları karşılaştırırken aynı kaynak ve aynı yük kullanılması yararlıdır. Yük koşulu değişirse görülen gerilim farkının ne kadarının kablodan kaynaklandığı belirsizleşir. Kablo uzunluğu, iletken kesiti ve kontakların durumu gerilim düşümünü etkileyebilir. Bir kablonun düşük akımda çalışması, daha yüksek yükte de aynı performansı göstereceğini garanti etmez. Test sırasında fişlerin tam oturduğu ve bağlantının gevşemediği kontrol edilir. Araya eklenen adaptörlerin etkisi de değerlendirilmelidir. Şarj gücü testi, kablonun bütün yüksek hızlı veri veya görüntü özelliklerini doğrulayan bir test olarak kullanılmamalıdır.
Hızlı şarj davranışını yorumlama
Bir USB-C kaynağı ve alıcı cihaz, destekledikleri ortak güç koşullarına göre çalışır. Yüksek watt değerli adaptör, her cihazı o güçte şarj etmez. Alıcının pil seviyesi, sıcaklığı ve yazılımı istenen gücü değiştirebilir. Ölçerde görülen düşük değer, adaptörün bozuk olduğunu tek başına göstermez. Protokol sorgulama veya tetikleme işlevi bulunan bir modelde bu özellikler normal pasif izleme işleminden ayrı ele alınır. Gerilim talep eden testler, bağlı yükün kabul ettiği aralık doğrulanarak yapılmalıdır. Bu ürünün teknik tablosunda belirtilmeyen bir protokol, yalnızca Type-C bağlantısı bulunduğu için destekleniyor sayılmamalıdır.
