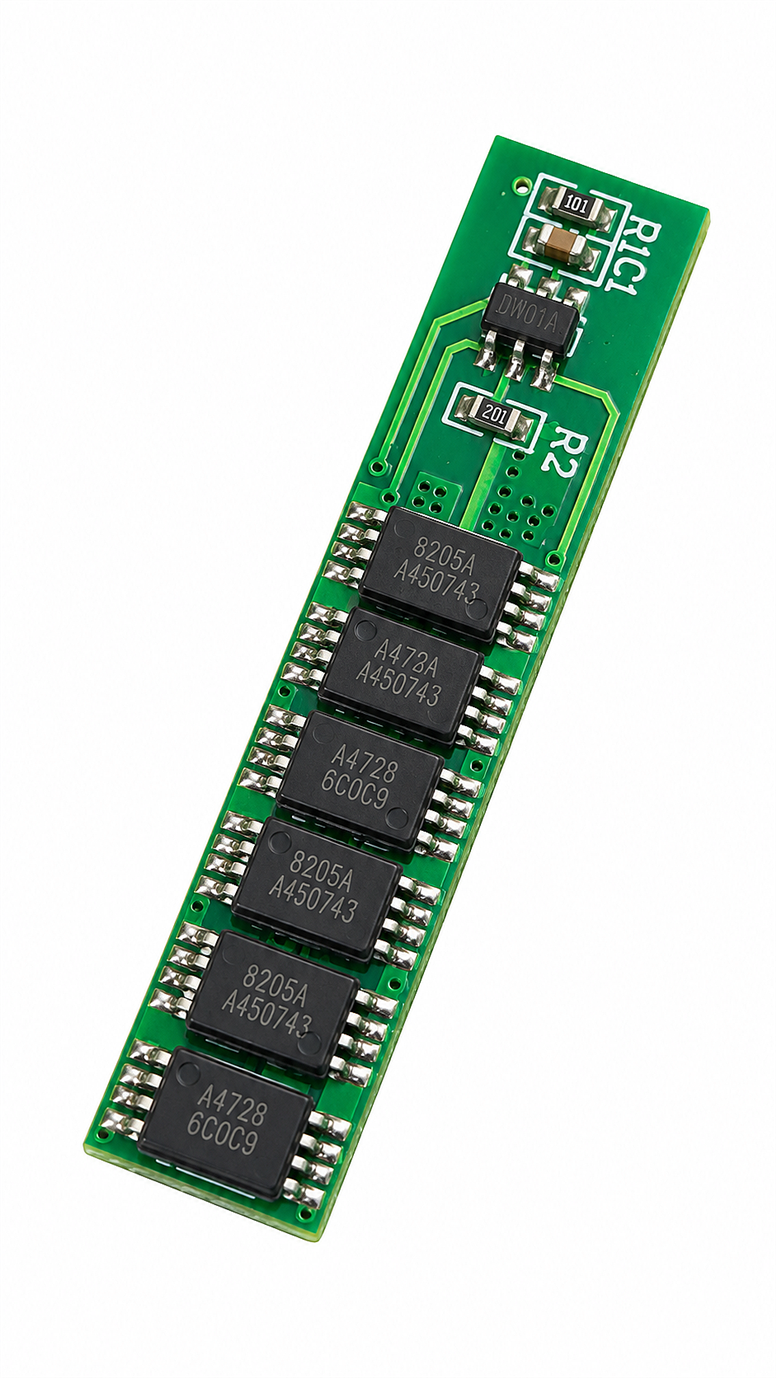

1S 15A BMS 3.7V 18650 Lityum Pil Koruma Devresi
1S 15A lityum pil koruma kartı, tek seri gruptan oluşan lityum iyon batarya uygulamalarında aşırı şarj, aşırı deşarj, aşırı akım ve kısa devre durumlarına karşı koruma katmanı oluşturmak için kullanılır. 3.7 V nominal ve 4.2 V tam şarj gerilimli hücre yapısına yöneliktir. Kart, uygun bir şarj devresi ve hücreyle birlikte kullanılmalıdır; tek başına şarj akımını düzenleyen bir cihaz değildir.
Teknik özellikler
- Seri hücre düzeni: 1S
- Pil kimyası: 4.2 V tam şarjlı lityum iyon
- Nominal pil gerilimi: 3.7 V
- Tam şarj gerilimi: 4.2 V
- Ürün akım sınıfı: 15 A; doğrulanmış sürekli çalışma değeri olarak kabul edilmemelidir
- Koruma işlevleri: Aşırı şarj, aşırı deşarj, aşırı akım ve kısa devre
- Kesme eşikleri: Bu varyant için kesin eşik değerleri belirtilmemiştir
Koruma ile şarj kontrolünün ayrılması
BMS, hücre gerilimi veya akım uygun aralığın dışına çıktığında bağlantıyı sınırlayan koruma devresidir. Hücreye doğru sabit akım/sabit gerilim şarj profilini sağlayan şarj kontrolünün yerini tutmaz. 1S lityum iyon için tasarlanmış uygun bir şarj devresi kullanılmalıdır.
Akım kapasitesi
15 A ifadesi üzerinden her montajda sürekli 15 A yük bağlanmamalıdır. Hücrenin izin verdiği deşarj akımı, iletkenler, kontaklar ve kartın ısınması birlikte değerlendirilir. Koruma devresi, düşük akımlı bir hücreyi yüksek akım verebilen bir hücreye dönüştürmez.
Bağlantı uçları

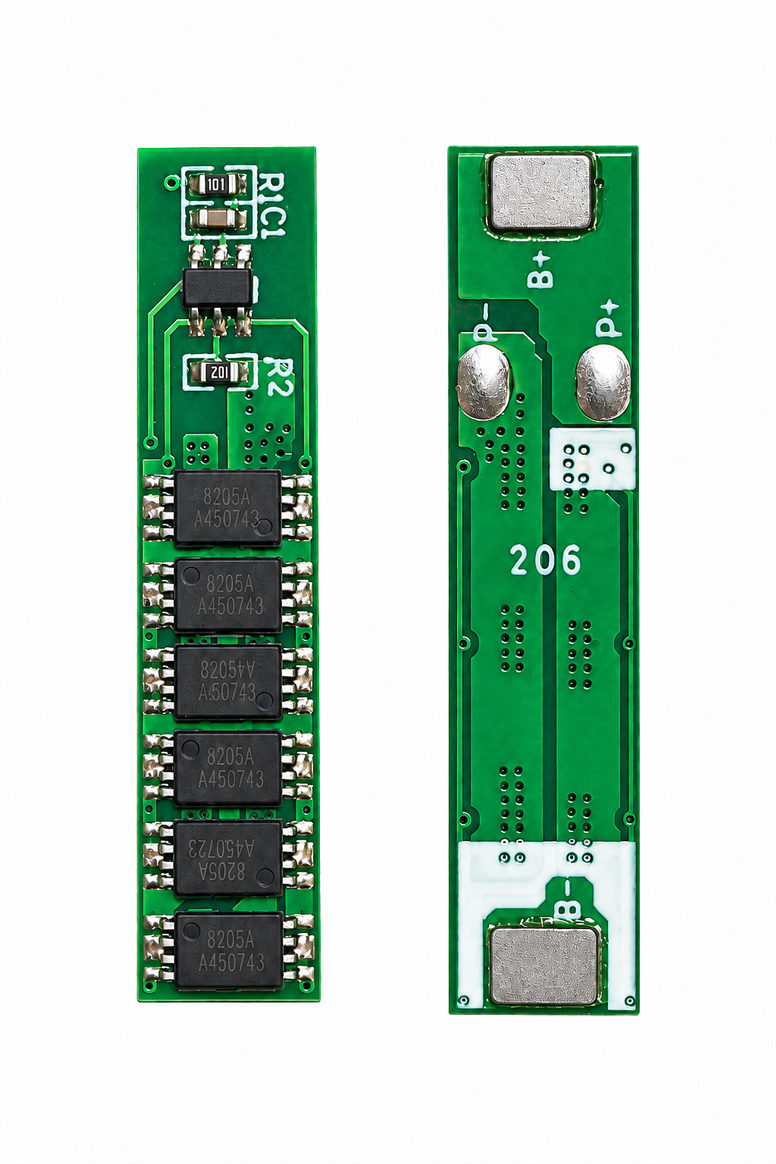

Pil uçları ile yük/şarj uçları kart üzerindeki işaretlere göre ayrılmalıdır. B+ ve B− gibi pil bağlantıları ile P+ ve P− gibi dış bağlantılar bulunan kartlarda etiketler esas alınır; yalnızca fiziksel konuma bakılmaz. Polarite ve açıkta kalan iletkenler ilk enerjilendirmeden önce kontrol edilir.
Pil kimyası ve mekanik uyum
Pil veya batarya devresi seçilirken hücrenin yalnızca fiziksel boyutu yeterli değildir. Kimya, nominal gerilim, tam şarj gerilimi ve izin verilen akım birlikte kontrol edilmelidir. Benzer görünümlü hücreler farklı şarj koşulları isteyebilir. Hücre üzerindeki tanım okunmalı ve bağlantı düzeni buna göre oluşturulmalıdır. Pilin yalıtım kılıfı hasarlıysa metal gövde istenmeyen bir noktaya temas edebilir. Ezilmiş, sızdıran veya aşırı ısınmış hücreler normal kullanım parçası olarak değerlendirilmemelidir. Mekanik sabitleme, elektriksel bağlantıya ek olarak hücrenin hareket etmesini ve kontakların zorlanmasını önlemelidir.
Kapasite ve akım farklıdır
mAh kapasitesi, hücrenin belirli test koşullarında ne kadar elektrik yükü sağlayabildiğini ifade eder. Bu sayı, izin verilen en yüksek akımı göstermez. Yüksek kapasiteli bir hücre, her zaman yüksek güçlü bir motoru veya benzeri yükü beslemeye uygun olmayabilir. Batarya devresinin akım sınıfı da hücrenin kendi sınırını yükseltmez. Kullanılabilir çalışma süresi; yük, dönüşüm kayıpları, sıcaklık ve hücrenin durumundan etkilenir. Farklı gerilim seviyelerindeki kapasite değerleri karşılaştırılırken enerji hesabı yapılması daha anlamlıdır. Paket veya hücre seçimi bu iki ayrı ihtiyacı birlikte karşılamalıdır.
Şarj koşullarını belirleme
Şarj işlemi, hücrenin kimyasına ve seri düzenine uygun gerilim ile akım profili gerektirir. Bir bağlantı kartı, koruma devresi veya kutu üzerindeki soket tipi tek başına bütün şarj özelliklerini açıklamaz. Bu ürünün teknik tablosunda belirtilen işlev esas alınmalıdır. Şarj cihazı, bağlantı kablosu ve hücre birlikte uyumlu olmalıdır. Bir koruma devresinin kesme yapması, normal şarj yöntemi yerine kullanılacak hedef davranış değildir. Şarj sırasında beklenmedik ısınma veya sürekli kesilip yeniden başlama görülürse hücre, bağlantılar ve kullanılan şarj kaynağı kontrol edilmelidir.
