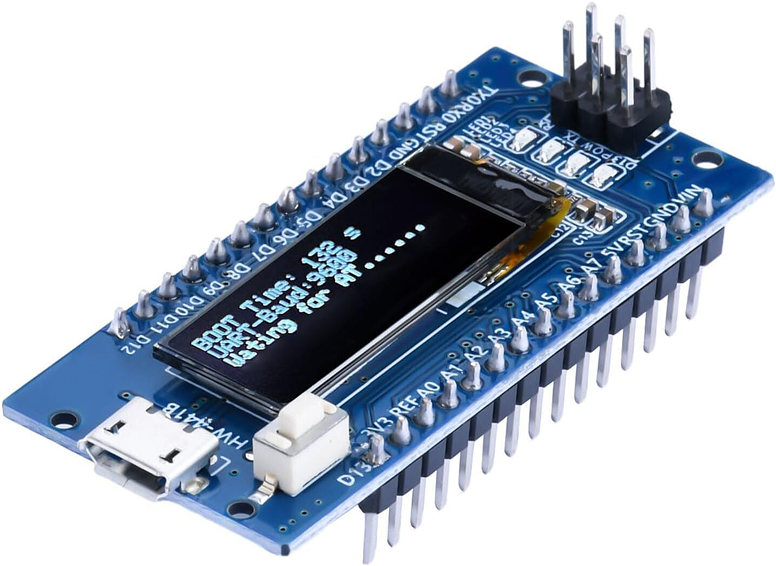

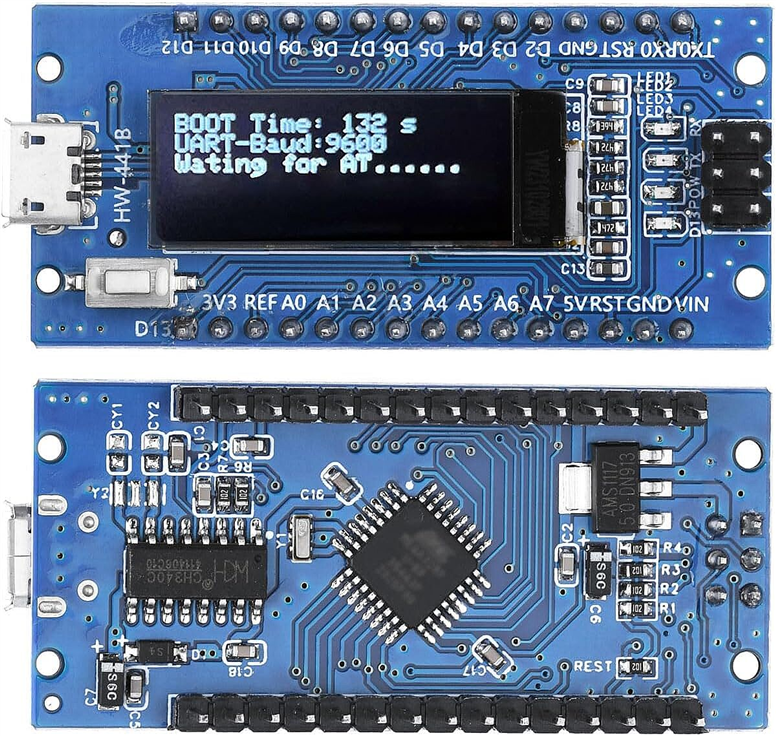

0.91 İnç LCD Ekranlı Arduino Nano CH340 Geliştirme Kartı
CH340 USB bağlantısı ve 0.91 inç ekranı bulunan Nano biçimli geliştirme kartı, küçük bir ekranda proje verilerini göstermek isteyen kullanıcılar için hazırlanmıştır. Sensör değeri, sayaç, durum mesajı veya basit menü gösterimi gibi uygulamalarda harici bir ekran bağlantısı ihtiyacını azaltır. Arduino IDE ile geliştirilen projelerde kartın gerçek işlemci ve önyükleyici seçimiyle eşleşen yapılandırma kullanılmalıdır.
Teknik özellikler
- Kart biçimi: Nano tipi geliştirme kartı
- USB-seri bağlantısı: CH340
- Ekran boyutu: 0.91 inç

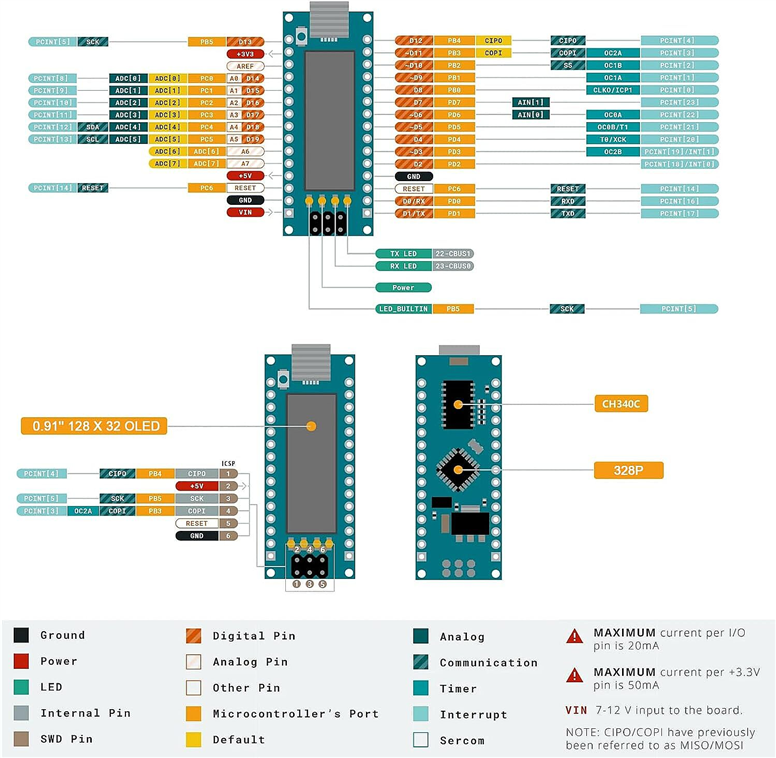

- Çevre birimi kullanımı: Kartın pin haritasına göre GPIO, PWM, I²C, SPI ve UART
- Programlama ortamı: Uygun kart tanımıyla Arduino IDE
- İşlemci/bellek: Bu varyant için doğrulanmış kesin kapasite verilmemiştir
Küçük ekranda veri sunumu
0.91 inç ekran, kısa metinler ve temel göstergeler için değerlendirilmelidir. Birden fazla ölçüm gösterilecekse sayfalı bir arayüz veya zamanla değişen bilgi ekranları hazırlanabilir. Okunabilir bir yazı boyutu seçilmesi, çok sayıda bilgiyi aynı ekrana sıkıştırmaktan daha kullanışlı sonuç verir.
Sürücü ve kart seçimi
CH340 bilgisayar ile seri bağlantıyı sağlar; ana mikrodenetleyicinin modeli değildir. Nano görünümü üzerinden işlemci, Flash veya RAM kapasitesi varsayılmamalıdır. Yazılım yükleme sorunu yaşandığında kart üzerindeki işlemci işareti, önyükleyici seçimi ve işletim sistemindeki COM portu birlikte kontrol edilir.
Ekran kütüphanesi seçimi
Ekranın denetleyicisi ve bağlantı pinleriyle uyumlu kütüphane kullanılmalıdır. Yalnızca ekran boyutuna bakarak OLED veya LCD sürücüsü seçmek yeterli değildir. İlk testte basit bir metin gösterimiyle yön, adres ve pin bağlantıları doğrulanabilir.
Sensör projelerine uyarlama
Giriş pinleri, ekranın kullandığı hatlarla çakışmayacak şekilde seçilmelidir. Bir sensörün çıkış gerilimi kartın kabul ettiği lojik veya analog sınırları aşmamalıdır. Kart üzerinde yerleşik WiFi veya Bluetooth işlevi belirtilmediğinden kablosuz bağlantı gerektiren projelerde ayrıca haberleşme donanımı planlanmalıdır.
İlk kurulumda izlenecek sıra
Geliştirmeye başlamadan önce kart üzerindeki model işareti, bağlantı yönleri ve kullanılacak yazılım ortamı kontrol edilir. Bilgisayar bağlantısı gereken işlemlerde veri taşıyan bir USB kablo seçilir. İlk deneme, kartın temel işlevini doğrulayan küçük bir örnekle yapılmalıdır. Aynı anda ekran, sensör ve ağ bağlantısını eklemek yerine her bileşeni ayrı çalıştırmak, bir sorun olduğunda kaynağını bulmayı kolaylaştırır. Başarılı ilk denemeden sonra kullanılan kart tanımı, kütüphane sürümü ve pin eşlemesi not edilerek sonraki geliştirmelerde aynı yapı korunabilir. Yazılım derleniyor olsa bile seçilen pinlerin gerçek kartla eşleştiği ayrıca kontrol edilmelidir.
Çevre birimlerini bağlarken
Harici bir sensör veya kontrol devresi eklenirken yalnızca soket biçimine bakılmaz. Besleme gerilimi, lojik seviye, ortak referans ve haberleşme yöntemi birlikte incelenir. Giriş olarak kullanılan bir pine izin verilenden yüksek gerilim uygulanmamalıdır. Motor, röle bobini veya güçlü aydınlatma gibi yükler işlemci pininden doğrudan beslenmez; yükün türüne uygun sürücü kullanılır. Analog sinyallerde ölçüm aralığı ve bağlantı gürültüsü önemlidir. Bir haberleşme hattını birden fazla aygıt paylaşacaksa adres veya seçim pinleri çakışmamalıdır. Bağlantı planının önceden hazırlanması, hem yazılım pin tanımlarını hem de fiziksel montajı daha anlaşılır hâle getirir.
